6
DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F
4 Установка
4.1 Упаковка
Возможное дополнительное оборудование :
- Датчик наружной температуры AF 40 (Ед. поставки AD122)
- Датчик подающей линии VF 20 (Ед. поставки AD121)
- Датчик ГВС (Ед. поставки DB116)
- Датчик подающей линии + Погружная гильза (Ед. поставки
BP42)
- Дистанционное управление с датчиком комнатной
температуры (Ед. поставки BG20)
- Кабель BUS (длина 12 м) для обеспечения связи между
системой регулирования VM и панелью управления (Ед.
поставки AD134)
- Соединительный кабель (длина 1.5 м) для связи между собой
двух систем регулирования VM (Ед. поставки AD124)
- Соединительный кабель - Длина 40 м (Ед. поставки DB119)
- Удлинитель кабеля BUS (Ед. поставки AD139)
- Модуль дистанционного управления по телефонной линии
TELCOM
4.2 Установка модуля VM
Не устанавливать контактор или силовую цепь на
расстоянии менее 10 см от блока.
Несоблюдение этого правила может спровоцировать
наводки и привести к нарушению работы системы
регулирования и даже к повреждению электронных
плат.
Модуль DIEMATIC-VM может быть закреплен на стене или
в электрическом шкафу.

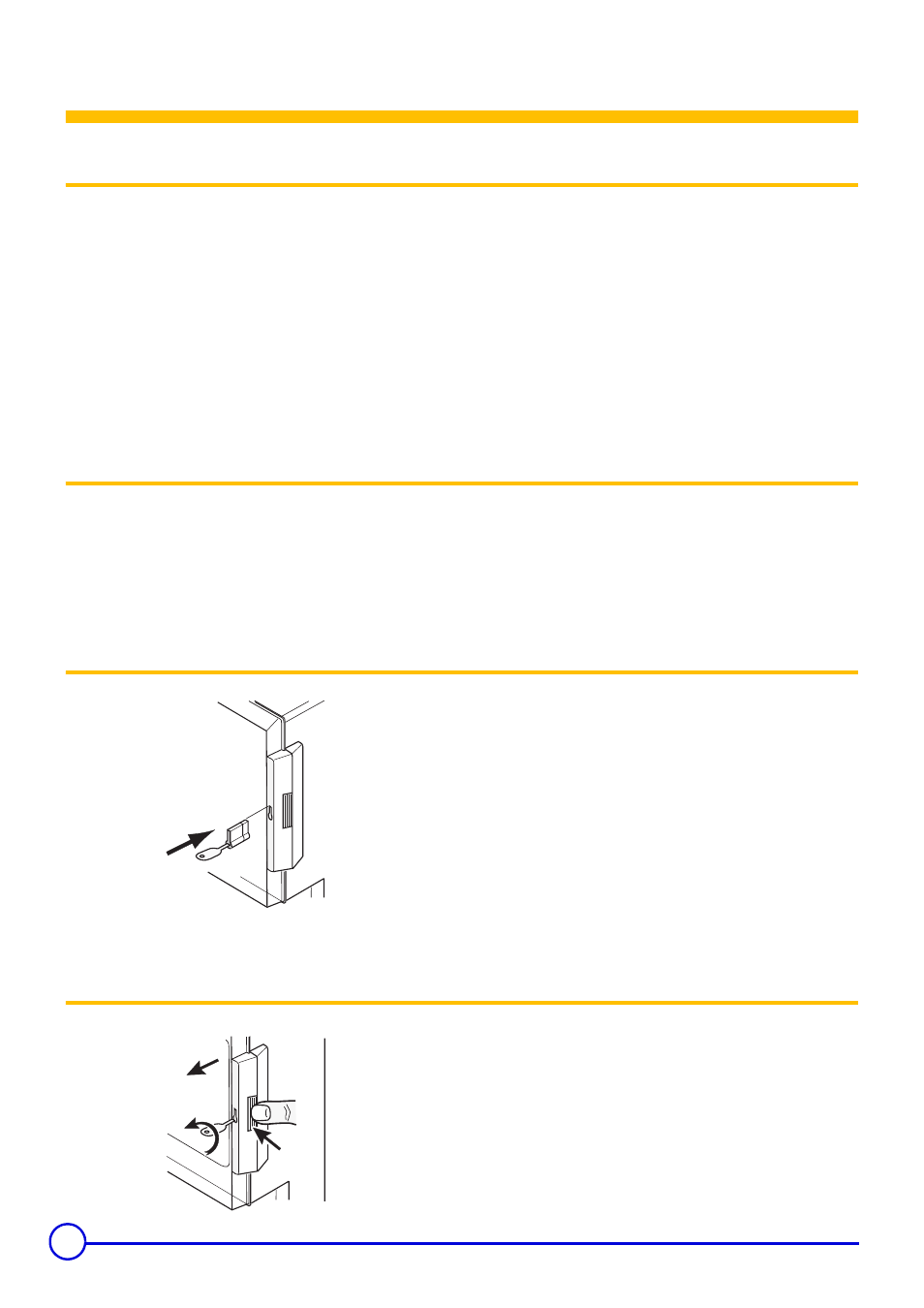

1
- Вынуть затвор замка из его посадочного метса.
- Вставить замок вместе с ключом.
2
Ключ можно вынуть только в закрытом положении.
8801N030
8801N031
