DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F

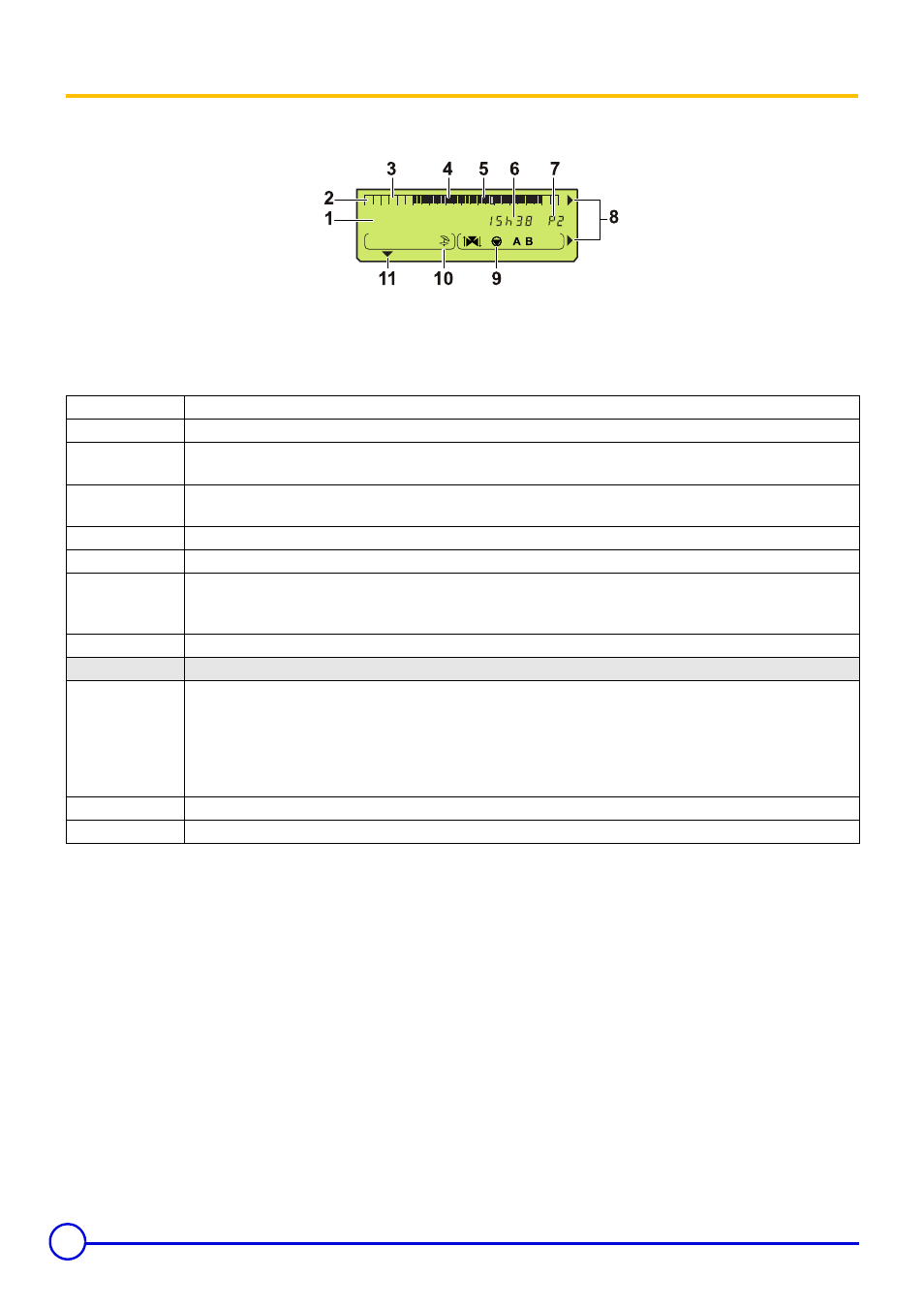

5.2 Дисплей
0
2
4
6
8
10
12
14
16
18
20
22
24
A
SONNTAG
-02
A
A
C001730_03
1
Текстовая и цифровая индикация
2
Графический индикатор отображения программы контура А и В
3
Светлый участок : Период отопления с пониженной комнатной температурой или запрещенного нагрева
водонагревателя
4
Темный участок : Период отопления с комфортной комнатной температурой или разрешенного нагрева
водонагревателя
5
Мигающий курсор, обозначающий текущий час
6
Цифровая индикация (текущий час, изменяемые величины, параметры и т.д.)
7
Индикация активной программы, P1, P2, P3, P4
или
E : автоматическое отключение отопления в летнем режиме работы
8
Мигающие стрелки обозначают, что значения параметров могут быть изменены при помощи клавиш + и -
9
Символы работы контуров
<
Состояние трехходового смесителя отображаемого контура
>
Открытие 3-ходового смесителя
=
Закрытие 3-ходового смесителя
:
Насос отображаемого контура работает
A, B
Имя отображаемого контура
10
Принудительный летний режим работы
11
Стрелка, отображаемая над активным режимом работы
