24
DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F
4.7.7
Подключение выходов - Твердотопливный котел с ГВС.
Максимальная доступная мощность на выходе 450 Вт
(с cos
ϕ
= 0,7) и пусковой ток должен быть менее 16 А.
Если нагрузка превышает одно из этих значений, то ее
необходимо подключить через контактор, который ни
в коем случае не должен быть установлен внутри
панели управления.

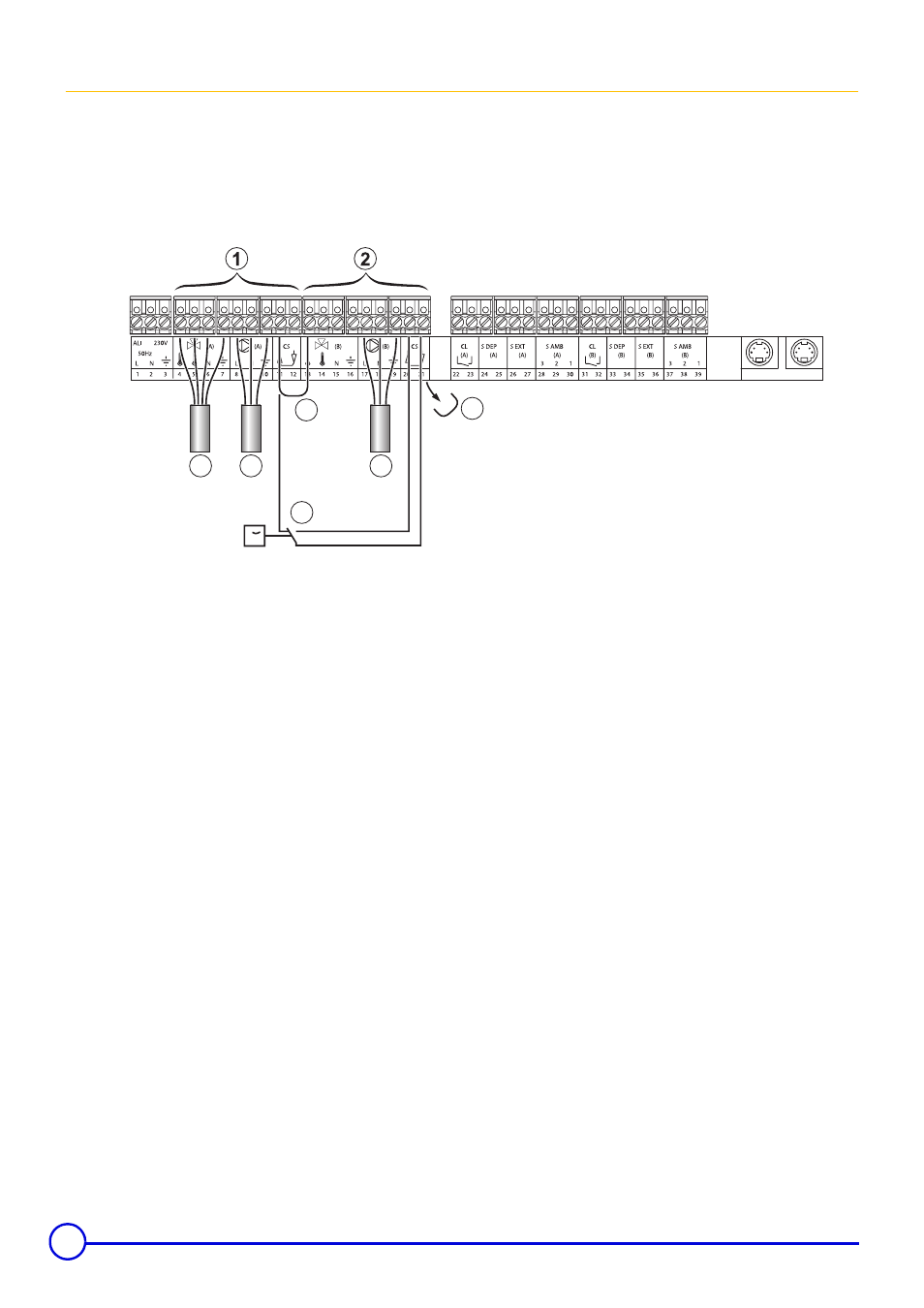

Выполнить подключения :
Трехходовой клапан - контур A
Подключение емкостного водонагревателя
Трехходовой клапан - контур A
Насос контура A
Переставить перемычку с зажимов 11-12 на зажимы 11-13
Загрузочный насос водонагревателя
Удаляемая перемычка
Ограничительный термостат буферного водонагревателя
Ограничительный термостат буферного водонагревателя
позволяет включить насос отопления, когда температура
буферного водонагревателя недостаточна для нагрева горячей
санитарно-технической воды.
В этой конфигурации :
- В режиме ! : работает только ГВС, отопление отключено
- Приоритет ГВС.
C002359-B
4
6
5
7
8
3
0
