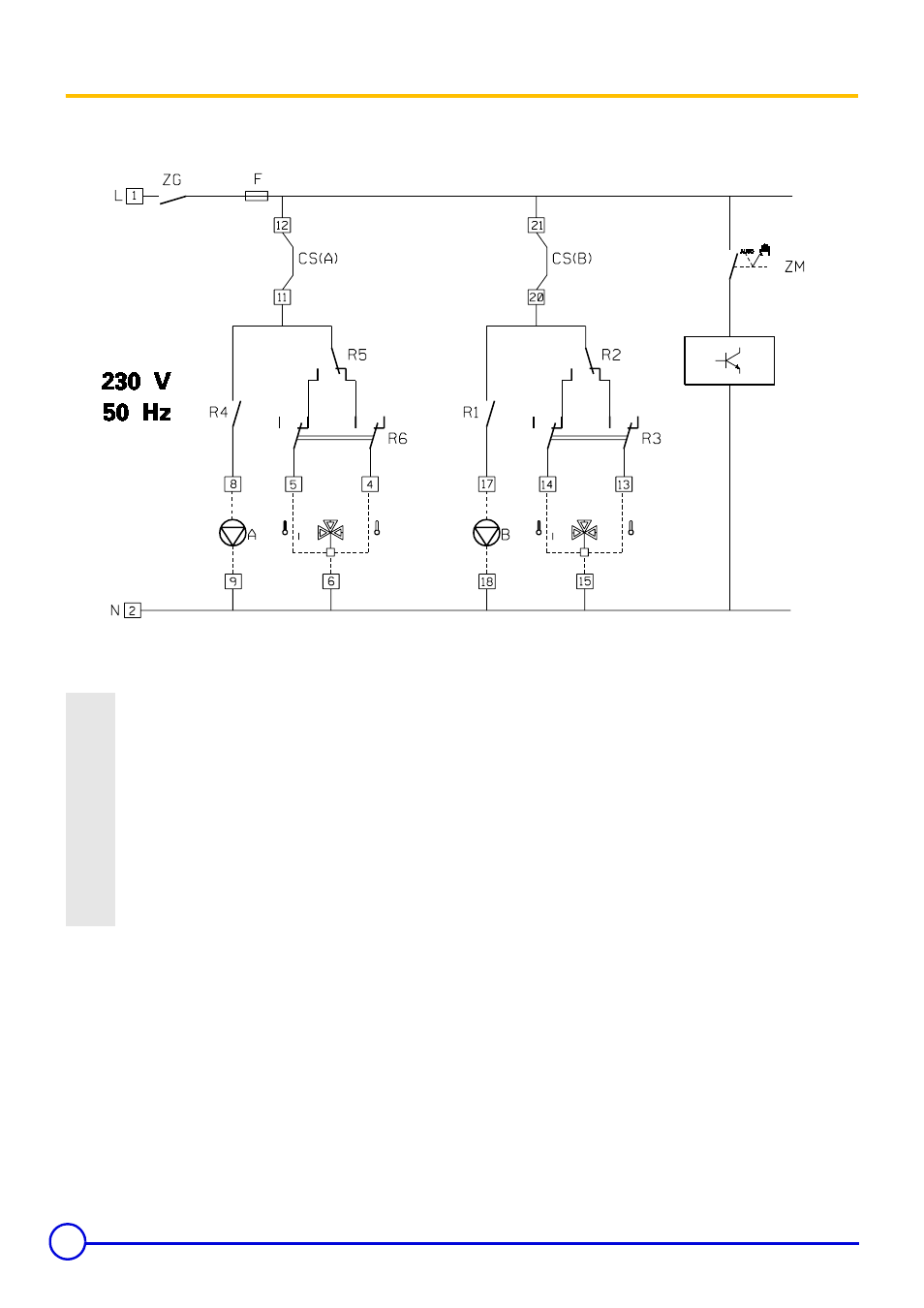

4.8 Принципиальная схема
8801-4270
CS
Предохранительный контакт
F
Плавкий предохранитель
L
Фаза
N
Нейтраль
R1
Реле управления - Насос контура B
R2-R3
Реле управления - Смесительный клапан контура B
R4
Реле управления - Насос контура A
R5-R6
Реле управления - Смесительный клапан контура A
ZG
Главный переключатель
ZM
Переключатель AUTO/!
