19
16/02/2009 - 94861269 - 8801-4370F
DIEMATIC VM
`

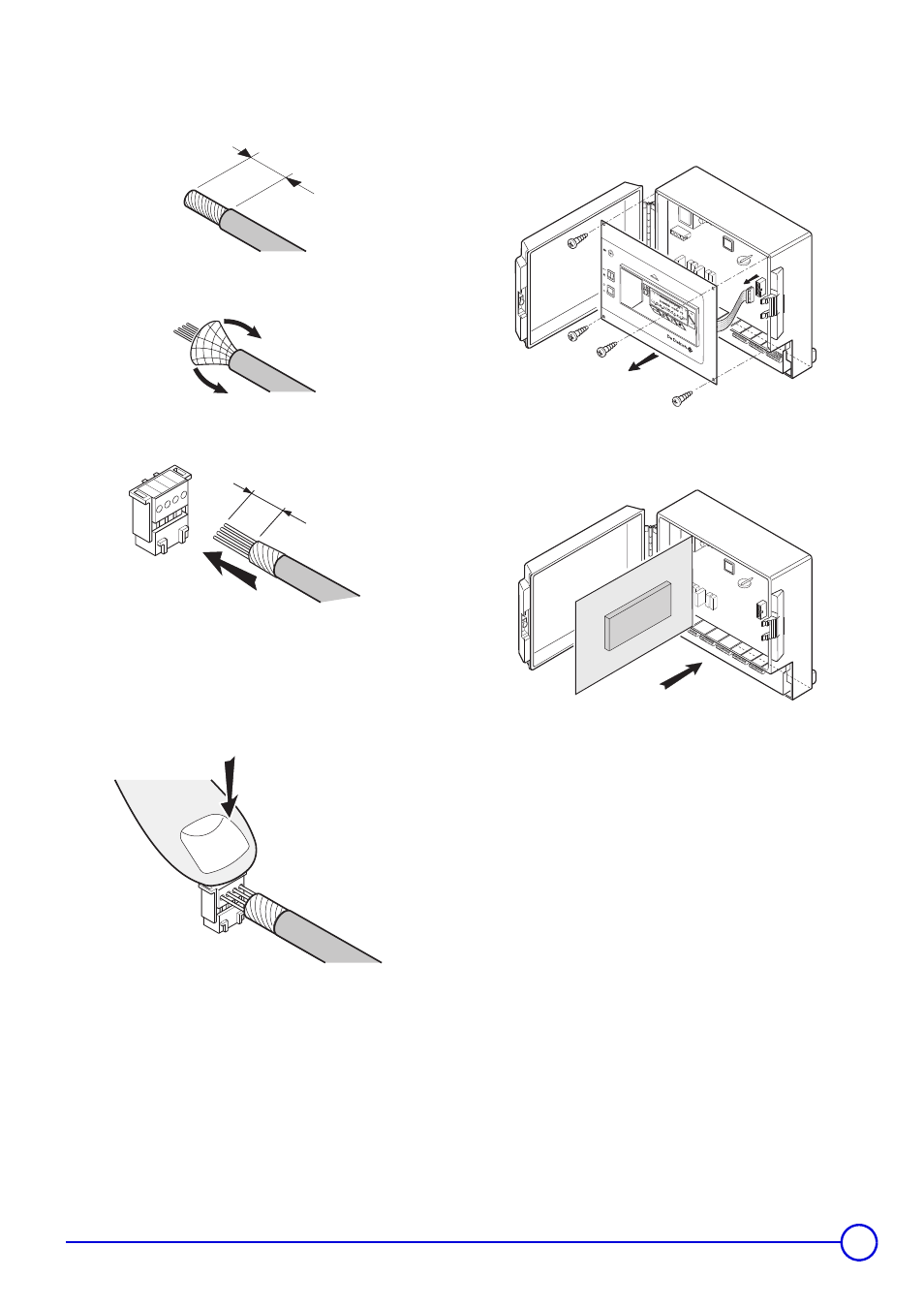

Подключение кабеля, если разъем Mini-Din был отрезан
a. Снять изоляцию с кабеля (но не сами провода), соблюдая
указанный размер.
b. Загнуть оплетку на кабель.
c. Ввести провода в отверстия разъема
Z
См. таблицу выше : Таблица цветового кода.
d. Закрыть специальный плоский самообжимающийся разъем,
сильно нажав на него на плоской поверхности или при
помощи пассатижей (аккуратно).
e. Снять переднюю крышку (4 винта) и отсоединить плоский
кабель.
Передняя часть : Установка в положение для технического
обслуживания
40 mm
8801N046
8801N047
8801N048
4 3
2 1
1
1
2
3
4
Maxi
50m
m
8801N049
4 A
T
T
0
2
4
6
8
10
12
14
16
18
20
22
24
A
C
D
D
VM
I
E
M
T
I
C
8801N038
8801N039
