DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F
4.7.6

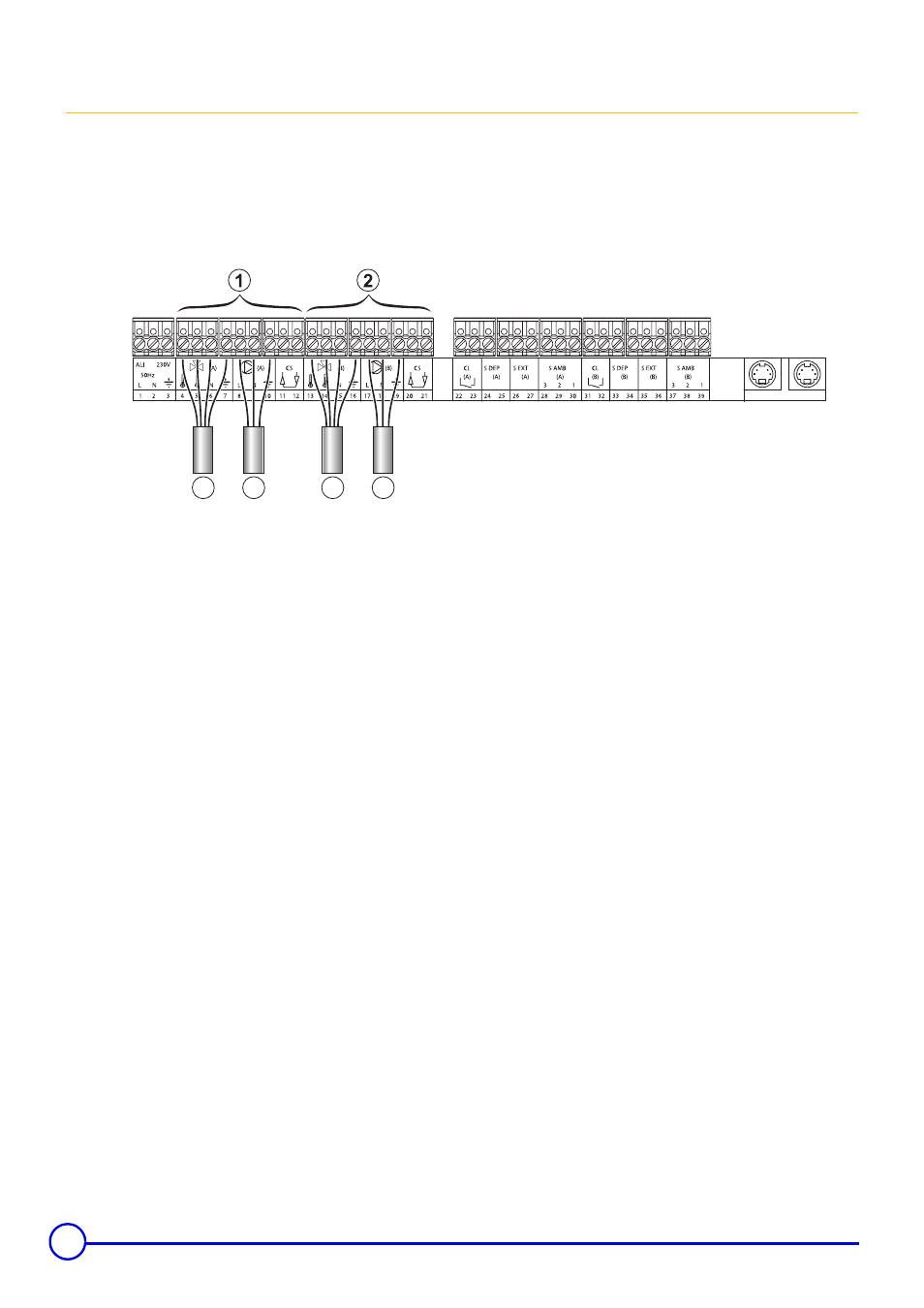

Подключение выходов
(кроме : Твердотопливный котел с ГВС : См. следующий раздел.)
Максимальная доступная мощность на выходе 450 Вт
(с cos
ϕ
= 0,7) и пусковой ток должен быть менее 16 А.
Если нагрузка превышает одно из этих значений, то ее
необходимо подключить через контактор, который ни
в коем случае не должен быть установлен внутри
панели управления.
контур A
контур B
Трехходовой клапан - контур A
Насос контура A
Трехходовой клапан - контур B
Насос контура B
• Предохранительный контакт
Модуль
регулирования DIEMATIC VM оборудован
2
перемычками, обозначенными CS.
Z
Смотри : Принципиальная схема
Предохранительные контакты имеют несколько функций :
- Функция предохранительного контакта
Предохранительные контакты могут быть заменены
устройствами
безопасности
(Пример :
Ограничитель
температуры подающей линии контура теплого пола, ...).
- Функция управления
Предохранительные контакты могут быть заменены
выключателями для отключения насосов.
- Функция развязки
Для подачи низкого напряжения (напрмер, 24 В) на выходы
насосов и смесителей необходимо удалить перемычки, а
затем запитать каждый контур независимо при помощи
зажимов 11 (контур A) и 20 (контур B).
8801N063
4
5
6
3
