DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F
4.6.1

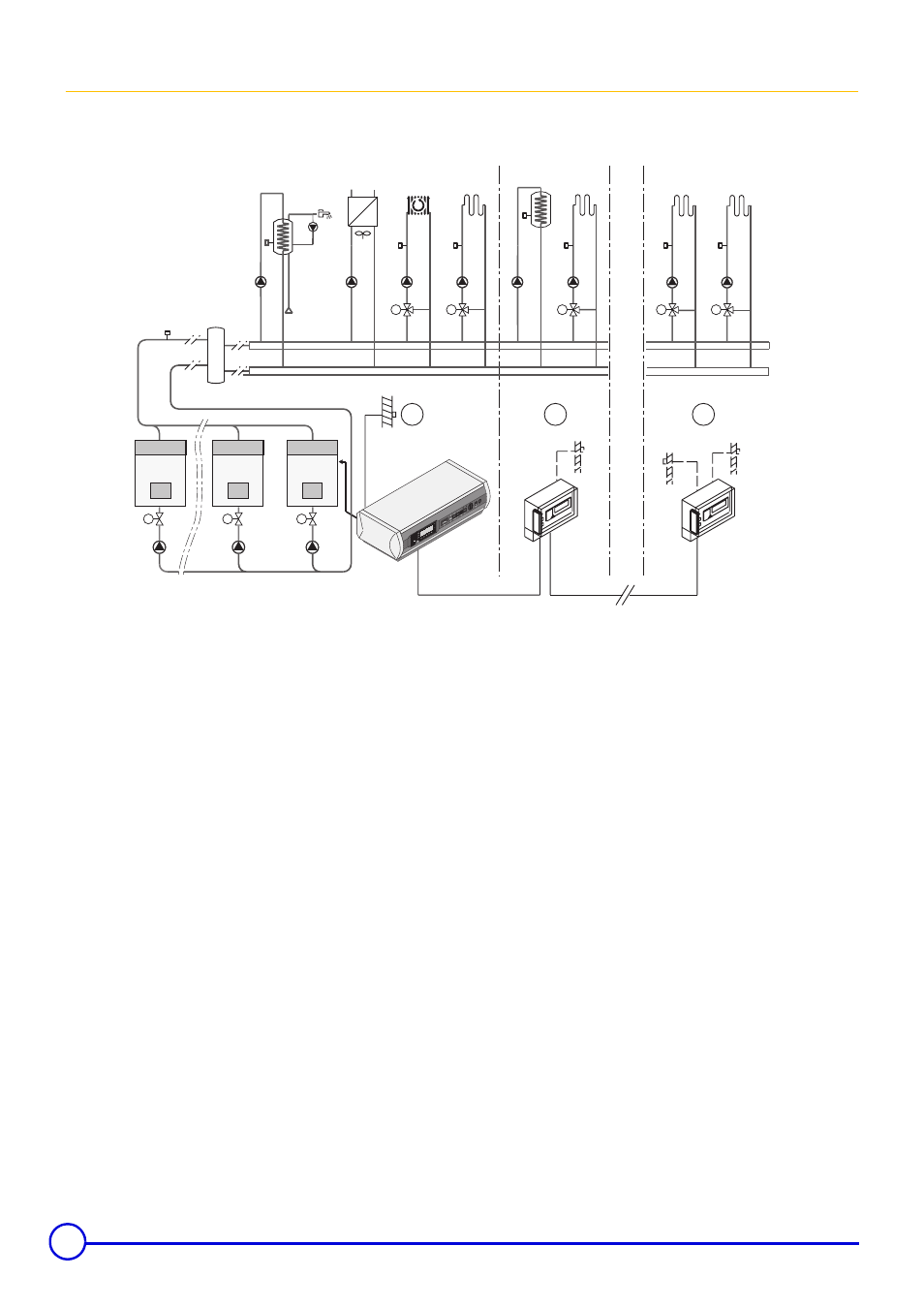

С автоматическим управлением первичным контуром
Модуль регулирования или сеть модулей DIEMATIC-VM управляется одним или несколькими котлами
в каскаде.
Датчик наружной температуры : Обязательно
Необязательные датчики наружной температуры
В случае каскадной установки ведущий котел должен быть
обязательно с панелью управления :
- DIEMATIC-m Delta
или
- DIEMATIC 3
или
- DIEMATIC-m3
Модули регулирования DIEMATIC VM соединяются между собой
и с панелью управления котла при помощи :
Кабель RX 11 - Длина 1.5 м (Ед. поставки AD124)
или
Соединительный кабель - Длина 40 м (Ед. поставки DB119)
или
Кабель RX 12 - Длина 12 м (Ед. поставки AD134).
Панель управления котла является ведущим устройством
на BUS.
Работа теплогенератора (теплогенераторов) связана с
реальными потребностями в тепле вторичных контуров.
Логика работы датчиков наружной температуры :
датчик наружной температуры панели управления котла служит
источником информации для всех DIEMATIC VM.
Каждый
контур
каждого
модуля
регулирования
DIEMATIC VM может быть оборудован датчиком наружной
температуры (позонное регулирование).
M
1
M
DIEMATIC-m Delta
2
10
K
K
M
M
M
M
M
BUS
(RX11)
BUS
(RX11)
1, 2, 3... => 20
1
2
2
8801N042
M
DIEMATIC-m Delta
/ D3
/ M3
C
30
0
I
5
4
3
6
7
8
9
