DIEMATIC VM
4.7.5

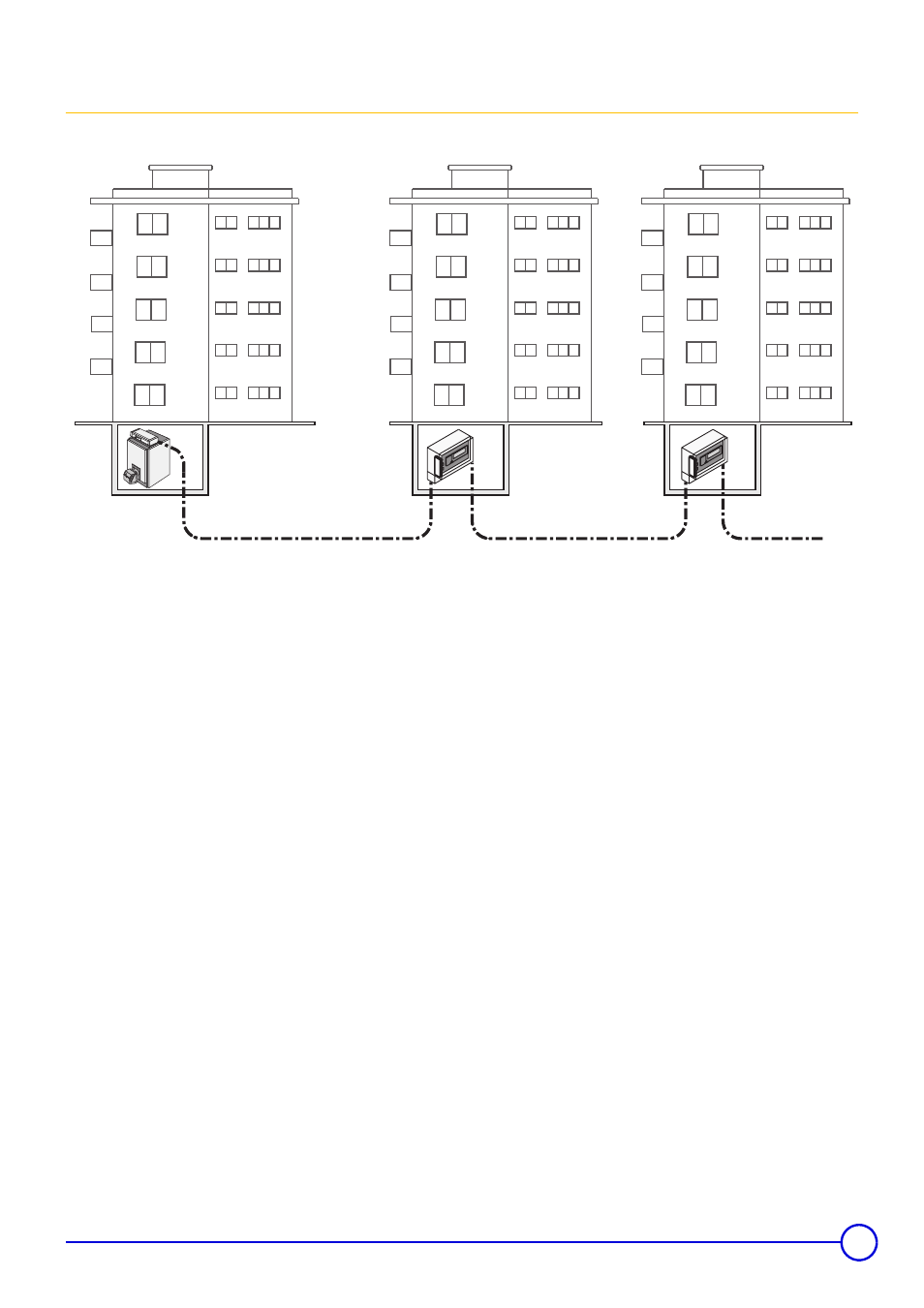

Установка модулей регулирования DIEMATIC VM, если они не находятся в одном здании с
котельной
Обязательно должны быть соблюдены следующие условия :
• Кабель BUS
длина BUS не должна превышать 1200 м.
• Тип кабеля
Используемый для соединения 2-проводный кабель должен
иметь экран из медной оплетки, заземленный на каждом из
окончании.
Характеристики :
- Жесткий провод
Рекомендуется диаметр 0.4 мм
0.9 мм < Диаметр изоляции < 1.1 мм
- Гибкий провод
Сечение : 0.14 мм
2
0.9 мм < Диаметр изоляции < 1.1 мм
Мы рекомендуем использовать наше дополнительное
оборудование - соединительные кабели (Ед. поставки
AD124, DB119).
• Прокладка кабеля
Если соединительный кабель прокладывается в
металлическом кабелепроводе, то необходимо заземлить
кабель на каждом из 2 окончаний.
Обеспечить хорошую электрическую неразрывность.
Скрепить части болтами между собой.
Если кабель проложен в трубе или кабельном канале без
электрической неразрывности :
- Прижать соединительный кабель к медному кабелю с
минимальным сечением 16 мм
2
.
- Заземлить 2 окончания.
• Выравнивание потенциалов заземления
В целях электрической безопасности и в соответствии с
действующими нормами заземление зданий должны быть
соединены между собой.
• Устройства защиты от перенапряжений
Соединительный кабель необходимо оборудовать на
каждом выходе из здания разрядником для линии связи
RS485.
Электропитание каждого модуля регулирования
необходимо оборудовать сетевым разрядником.
Если используется модем, то необходимо установить
сетевой разрядник и и разрядник для телефонной линии.
BUS DIEMATIC
BUS DIEMATIC
8801N182
