Инструкция по эксплуатации DE DIETRICH AD 120
Страница 25
25
16/02/2009 - 94861269 - 8801-4370F
DIEMATIC VM

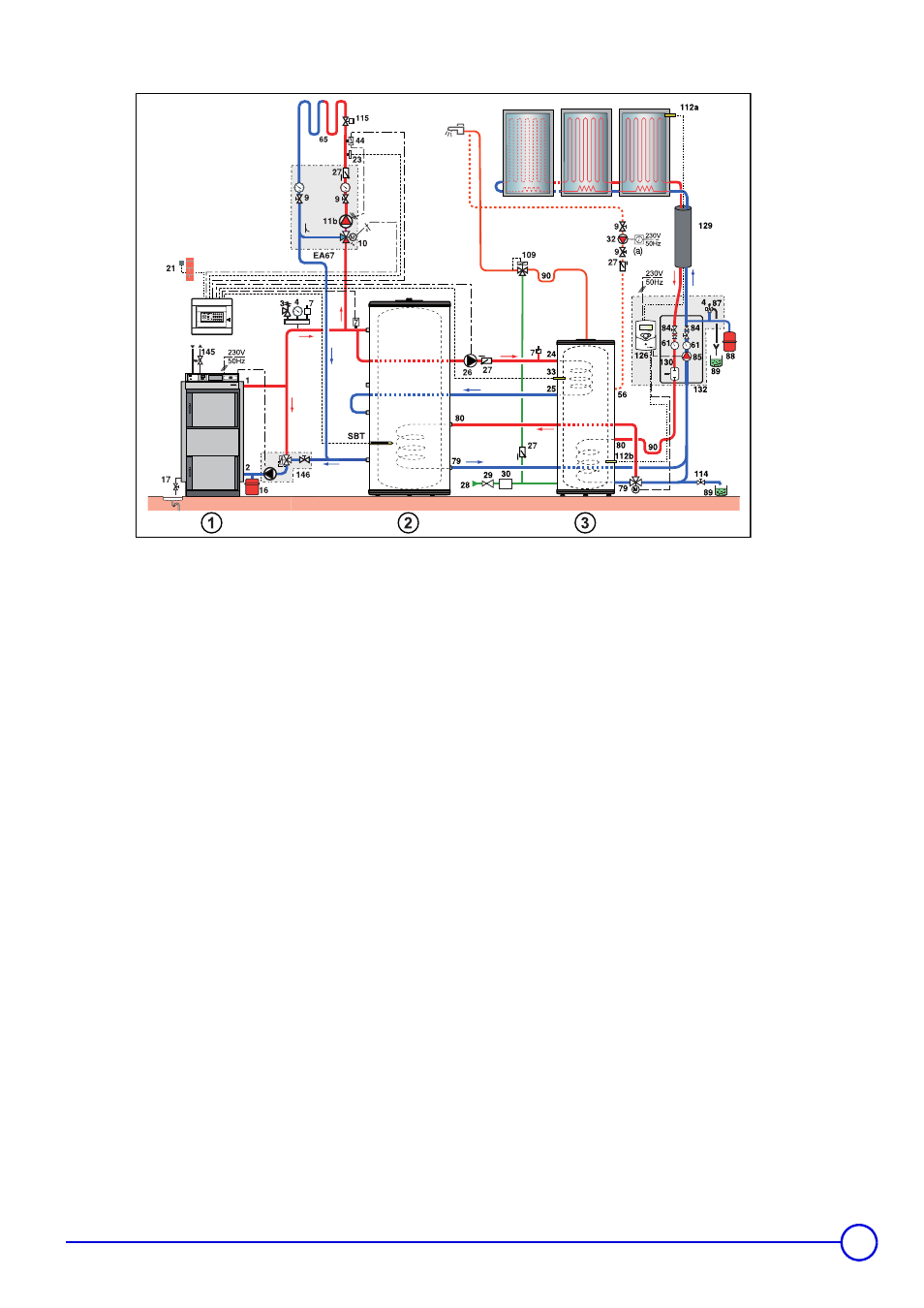

Принципиальная схема : Твердотопливный котел с ГВС
1
Подающая труба системы отопления
2
Обратная труба системы отопления
3
Предохранительный клапан 3 бар
4
Манометр
7
Автоматический воздухоотводчик
9
Отсечной вентиль
10
3-ходовой смесительный клапан
11
Циркуляционный насос
11a
Электронный насос с автоматической регулировкой для прямого
контура оопления
11b
Насос для контура отопления со смесительным клапаном
16
Расширительный бак
17
Сливной кран
18
Устройство заполнения контура отопления
21
Датчик наружной температуры
23
Датчик температуры подающей линии после трехходового
смесителя
24
Первичный вход теплообменника водонагревателя горячей
санитарно-технической воды
25
Первичный выход теплообменника водонагревателя горячей
санитарно-технической воды
26
Загрузочный насос водонагревателя
27
Обратный клапан
28
Вход холодной санитарно-технической воды
29
Редуктор давления (Если входное давление превышает 80 % от
тарирования предохранительного клапана)
30
Тарированная и опломбированная на 7 бар группа безопасности
32
Насос циркуляции горячей санитарно-технической воды
(необязателен)
33
Датчик ГВС (Дополнительное оборудование)
44
Защитный термостат 65 °C с ручной разблокировкой для
напольного отопление (Франция : DTU 65.8, NF P52-303-1)
50
Разделитель
51
Термостатический клапан
52
Дифференциальный клапан
56
Обратная линия контура циркуляции горячей санитарно-
технической воды
61
Термометр
65
Контур отопления со смесительным клапаном (Напольное
отопление - например)
73
Ограничительный термостат буферного водонагревателя
79
Выход первичного контура теплообменника солнечной установки
водонагревателя горячей санитарно-технической воды
80
Вход первичного контура теплообменника солнечной установки
водонагревателя горячей санитарно-технической воды
84
Запорный кран с разблокируемым обратным клапаном
85
Насос первичного контура солнечной установки (Подключается на
DIEMASOL)
87
Тарированный и опломбированный на 6 бар предохранительный
клапан
88
Расширительный бак - Контур солнечных коллекторов
89
Сборник для теплоносителя
90
Лирообразный компенсатор для защиты от естественной
циркуляции (= 10 x диам. трубопровода)
109
Термостатический смеситель
112a
Датчик солнечного коллектора
112b
Датчик водонагревателя солнечной установки
112d
Датчик подающей линии пластинчатого теплообменника
114
Устройство для заполнения и слива первичного контура солнечной
установки
115
Термостатический клапан для позонного распределения тепла
126
Система регулирования солнечной установки
129
Duo-Tube
130
Воздухоотделитель с ручным воздухоотводчиком
131
Коллекторы
132
Гидравлический блок солнечной установки в сборе с системой
регулирования солнечной установки (DIEMASOL)
133
Диалоговый модуль
134
Регулируемый байпас
135
Термостатический 3-ходовой смесительный клапан с постоянным
заданным значением
145
Клапан управления предохранительным теплообменником
146
Термостатический модуль повышения температуры обратной
линии
Твердотопливный котел
Буферный водонагреватель
Водонагреватель горячей санитарно-технической воды
V
PRG
TELCOM 2
ALP
AL2
AL1
3
2
1
SET
#
0
9
*
V
8
7
6
5
4
3
2
1
VM
C000543-C
73
