DIEMATIC VM
16/02/2009 - 94861269 - 8801-4370F
4.7.4

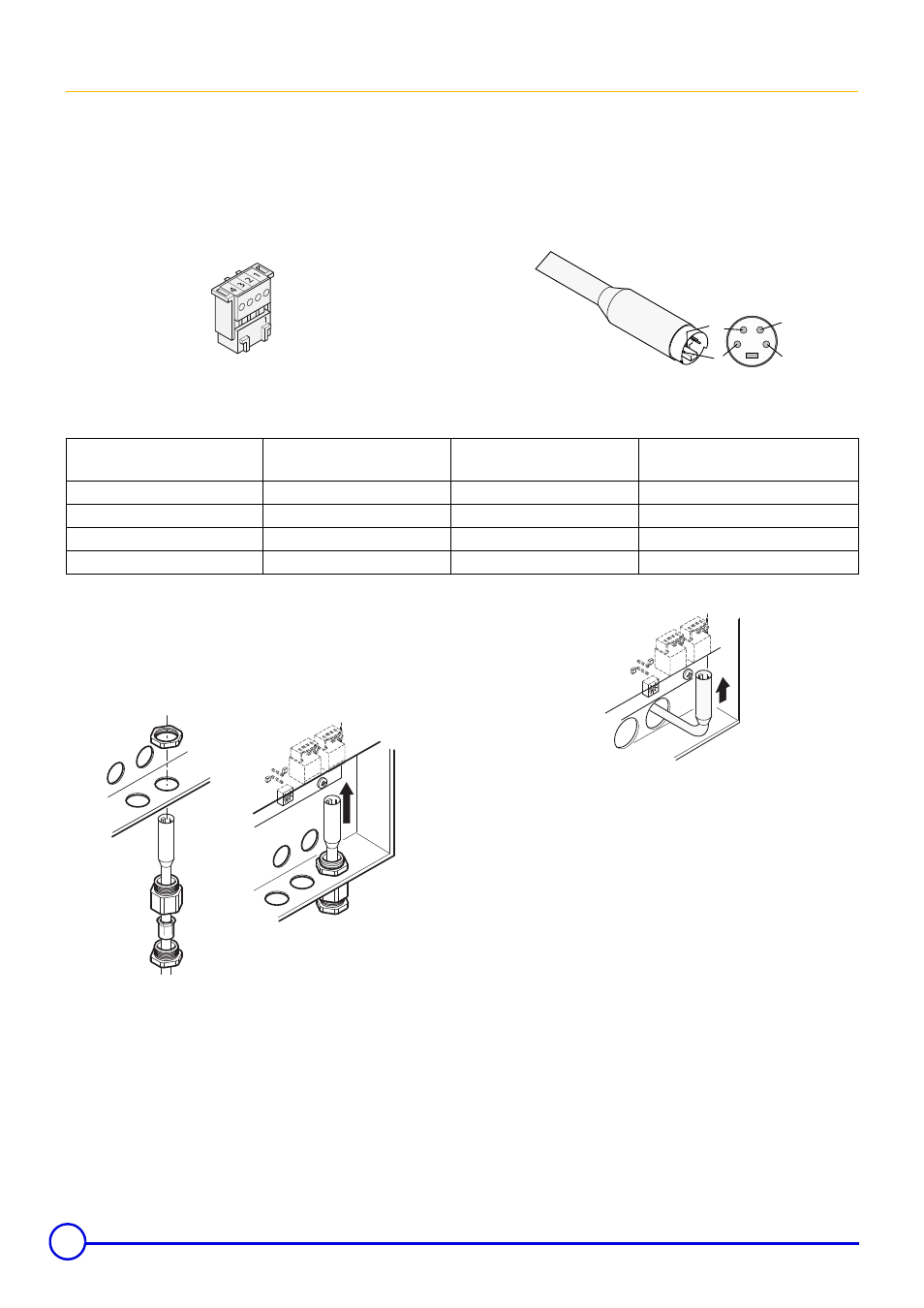

Подключение кабеля BUS
Кабель BUS должен подключаться в одно из 2 гнезд с маркировкой "BUS DIEMATIC".
`
Подключения соединительного кабеля
Соединитель для плоского кабеля
Таблица цветового кода
Круглый разъем mini-DIN на кабеле
`
Подключение BUS при помощи разъема Mini-Din
Использовать уплотненный кабельный ввод PE13 для
выполнения подключений через нижние отверстия.
или
8801N061
2
3
4
8
01N062
8
1
Цветовой код
Соединитель для плоского
кабеля
Разъем Mini-Din
Функция
коричневый : 1
1
1
Не подключено
Зеленый : 2
2
2
Не подключено
белый : 3
3
3
BUS B
желтый : 4
4
4
BUS A
8801N040
8801N054
