13
16/02/2009 - 94861269 - 8801-4370F DIEMATIC VM
4.6.2 Без автоматического управления первичным контуром
Сеть модулей регулирования DIEMATIC-VM управляет вторичными контурами, которые подключены к
независимому первичному контуру (Касается котлов, не оборудованных панелью управления
DIEMATIC-m Delta, DIEMATIC 3, DIEMATIC-m3).
„
Установка нескольких DIEMATIC VM
` Соединить между собой модули регулирования
DIEMATIC VM при помощи кабелей RX 11 (Для передачи
времени и наружной температуры).
` Модуль регулирования DIEMATIC VM с номером "0"
должен быть сконфигурирован как "MEISTER:" (ведущий).
Z
См. раздел : Контроль параметров и входов/выходов
(режим тестирования) - #KONFIGURATION

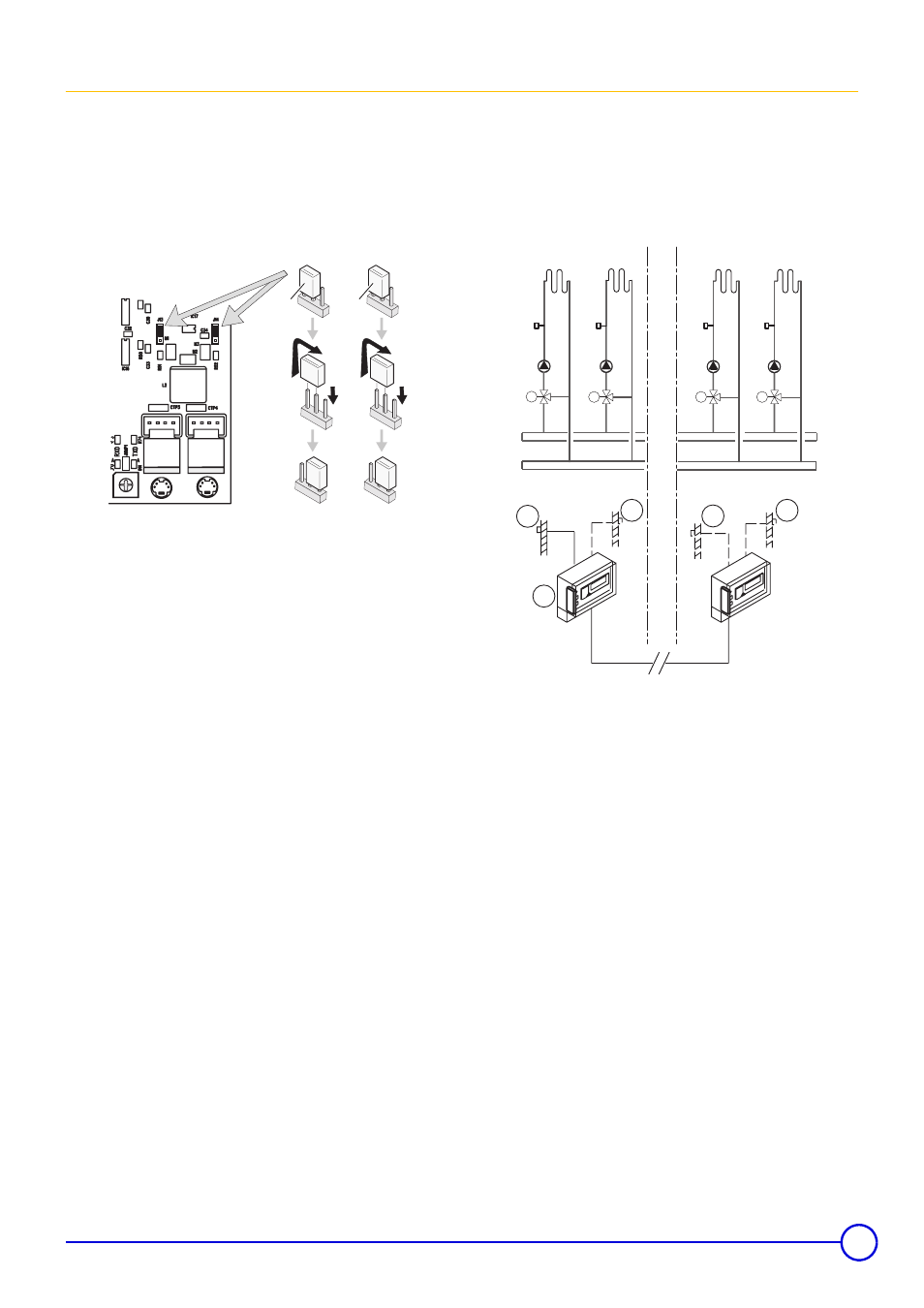

` Переставить перемычки J13 и J14 на DIEMATIC VM,
сконфигурированном
как "MEISTER:" (ведущий)
(Перемычки доступны после снятия передней крышки
модуля).
Логика работы датчиков наружной температуры :
 Модуль регулирования DIEMATIC VM с номером "0" должен
быть сконфигурирован как "MEISTER:" (ведущий)
 Датчик наружной температуры : Обязательно (контур A)
 Необязательные датчики наружной температуры
Датчик наружной температуры, подключенный на контур A (даже
если он сконфигурирован как контур ГВС) модуля регулирования
DIEMATIC VM "MEISTER:" (ведущий) может служить источником
информации для остальных подключенных между собой
модулей регулирования DIEMATIC VM.

Каждый контур каждого модуля регулирования
DIEMATIC VM может быть оборудован датчиком наружной
температуры (позонное регулирование).
8801N053
RC1
J6
J5 J3
J4
N ESCLAVE
0 9 8
7 6 5 4 3
2 1
J13 J14
M M M
8801N043
M
2
1
3
3 3
1, 2, 3... => 10
