DIEMATIC VM
4.7.3

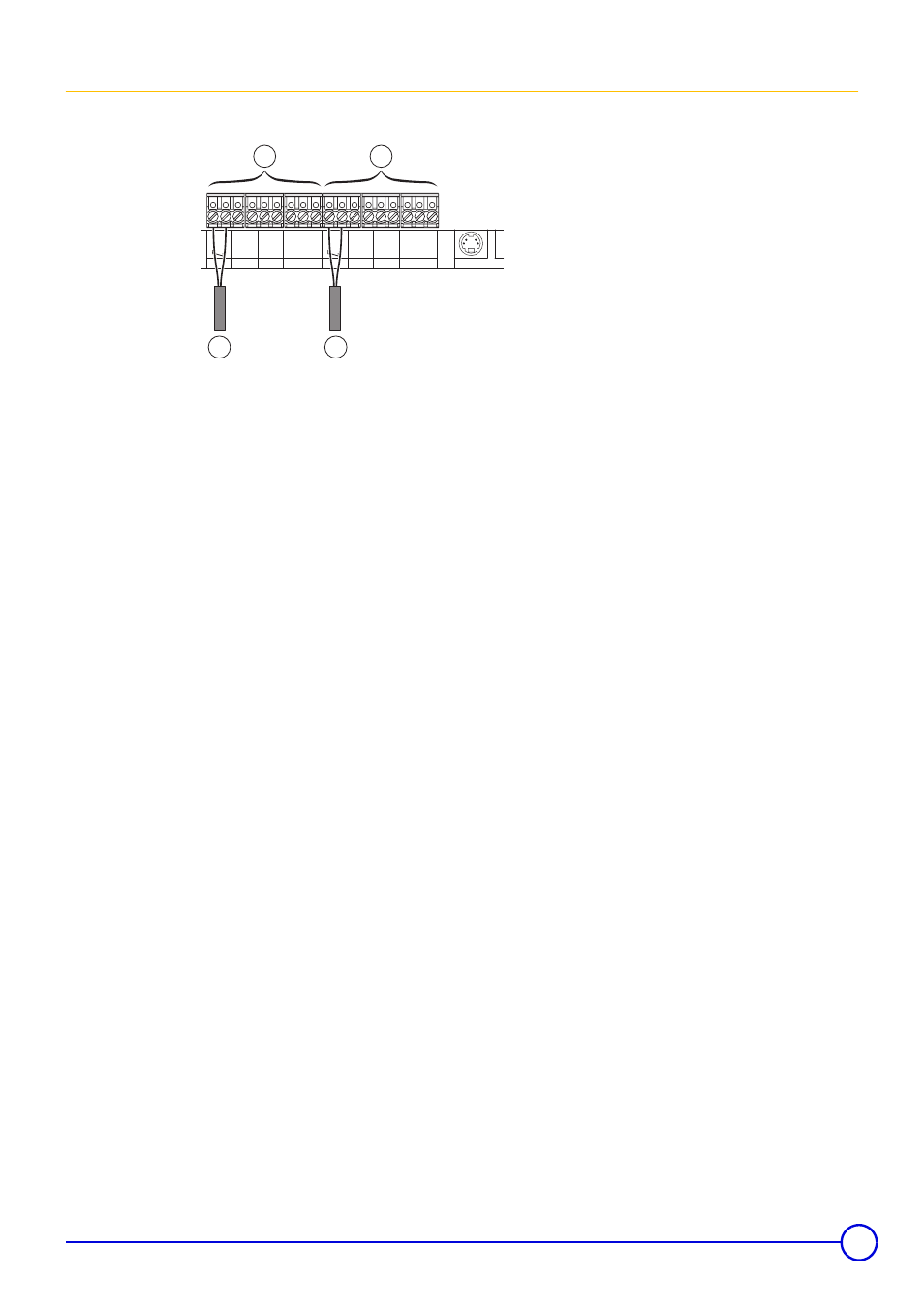

Подключение логических входов
контур A
контур B
Логический контакт A
Логический контакт B
Подключение дистанционного управления по телефонной
линии, которое позволяет перевести контур A (отопление или
ГВС) в режим защиты от замораживания.
Пример : Дистанционное управление по телефонной линии или
программатор с годовой программой :
`
Логический вход A, подключенный на зажимы 22-23 CL(A).
Подключение дистанционного управления по телефонной
линии, которое позволяет перевести контур B (отопление или
ГВС) в режим защиты от замораживания - Пример :
Дистанционное управление по телефонной линии или
программатор с годовой программой :
`
Логический вход B, подключенный на зажимы 31-32 CL(B).
Логические контакты должны быть позолоченными и
беспотенциальными. Логические входы A и B можно
подключить параллельно на один контакт при соблюдении
полярности.
CL
8801N045
1
2
3
4
22 23
(A)
S DEP S EXT S AMB
3
2
1
(A)
(A)
(A)
CL S DEP
(B)
24 25 26 27 28 29 30 31 32 33 34
(B)
S EXT S AMB
3
2
1
(B)
(B)
35 36 37 38 39
