16/02/2009 - 94861269 - 8801-4370F
DIEMATIC VM
4.7 Электрические подключения
Выполнить
электрические
подключения
оборудования,
соблюдая :
- указания действующих норм
- обозначения электрических схем, поставляемых с
оборудованием
- рекомендации инструкции
Цепь электрического питания оборудования должна содержать
однополюсный выключатель с зазором между контактами в
открытом положении более 3 мм.
Заземление должно соответствовать действующим нормам и
правилам.
Перед началом любой операции на отопительной
установке необходимо отключить электропитание
(например,
при
помощи
соответствующего
предохранителя или общего выключателя) и
предотвратить любое включение.
Электрические
подключения
должны
быть
выполнены квалифицированным специалистом при
отключенном электропитании.
В связи с тем, что кабельная разводка была
тщательным
образом
проверена
на
заводе-
изготовителе,
внутренние
соединения
модуля
регулирования ни в коем случае не должны
изменяться.
Максимальная доступная мощность на выходе 450 Вт
(с cos
ϕ
= 0,7) и пусковой ток должен быть менее 16 А.
Если нагрузка превышает одно из этих значений, то ее
необходимо подключить через контактор.
Для электрических подключений 230 В использовать 3-
проводные кабели сечением 1,5 мм2.
4.7.1
Описание
Электрическое питание 230 В
Датчики

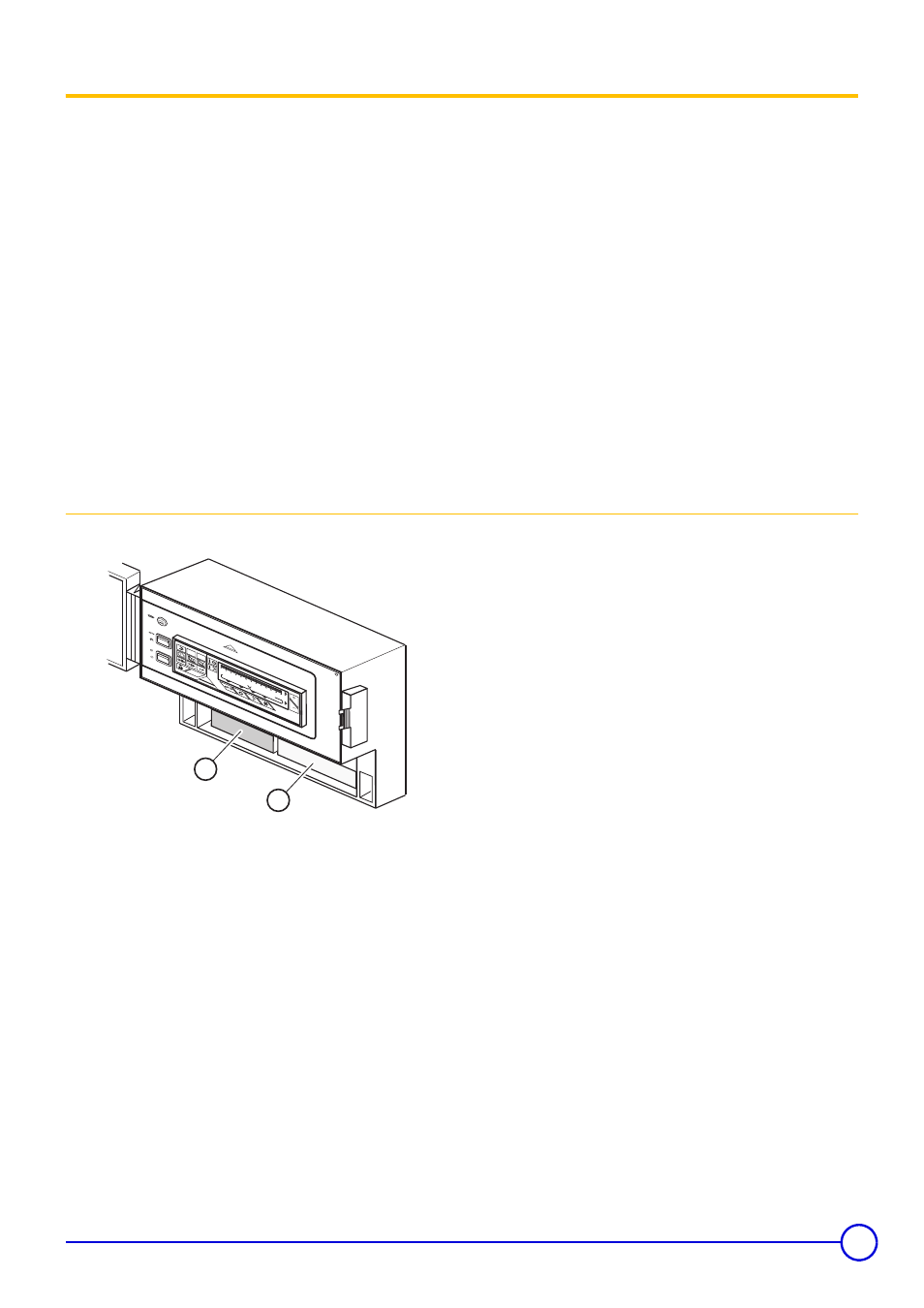

Соединительные кабели могут быть введены в модуль
DIEMATIC VM через нижние или задние прорезаемые
кабельные вводы модуля.
Для нижних прорезаемых кабельных вводов использовать
поставляемые уплотненные кабельные вводы.
4
AT
0
2
4
6
8
10
12
14
16
18
20
22
24
A
,B
PROG
ST
AND
AR
D
D
VM
I
E
M
T
I
C
8801N036
1
2
