Видеоподсоединения – Инструкция по эксплуатации Pioneer DV-530
Страница 15
ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Русский
15
<DV-535-Ru>

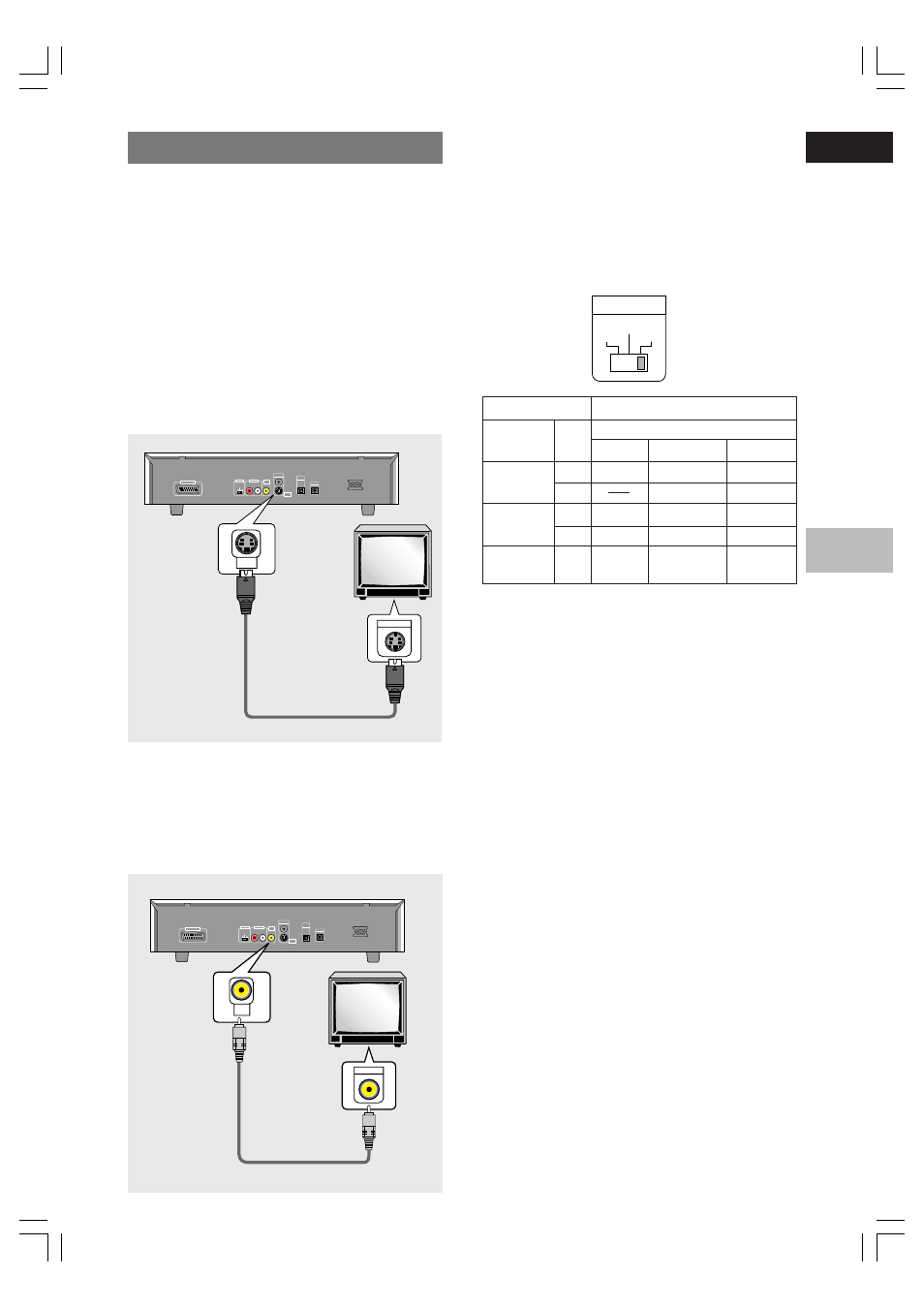

Видеоподсоединения
В данном проигрывателе имеется возможности вывода
сигналов через выходы S-видео и комбинированный
видеовыход. Ознакомьтесь с руководством к Вашему
телевизору или монитору, чтобы определить наилучший
способ подсоединения Вашей системы.
Кроме выполнения физического подсоединения к Вашему
телевизору или монитору необходимо также задать размер
экрана телевизора. Вы можете использовать
[Setup Navigator]
на экране настройки
General, чтобы указать, пользуетесь ли
Вы каким-либо широким экраном или же телевизором или
монитором со стандартным размером экрана (
страница 18).
Кроме того, Вы можете использовать параметр
[TV Screen] в
меню
Video экрана настройки (страница 28).
ВЫХОД S-ВИДЕО
• Для получения высококачественного видеоизображения выполните
подсоединение выхода S-видео к телевизору или монитору.
• Используйте S-видеокабель (в комплекте не поставляется)
для подсоединения одного из гнезд
S-VIDEO
проигрывателя к S-видеовходу телевизора или монитора.
ВИДЕОВЫХОД
• Выполните подсоединения комбинированного видеовыхода
к стандартному телевизору или монитору, имеющим гнезда
видеовхода.
• Используйте поставляемый в комплекте с проигрывателем
видеокабель для соединения одного из гнезд
VIDEO OUT
проигрывателя с видеовходом телевизора или монитора.
• Проверьте, чтобы цвет штекера совпадал с цветом гнезда
(желтый).
Переключатель TV SYSTEM
Видеовыход изменяется в зависимости от формата записи на
воспроизводимом диске следующим образом.
При использовании видеокомпакт-дисков возможно
преобразование NTSC
= PAL, PAL = NTSC. При
использовании дисков DVD преобразование PAL
= NTSC
невозможно. Когда переключатель TV SYSTEM установлен в
положение AUTO, формат диска будет выводиться в том виде,
в каком он существует на диске. Если компакт-диск или диск в
проигрывателе не установлен, то будет выбран ранее
использовавшийся формат видеовыхода.
О функции MOD. (МОДУЛЯЦИЯ) PAL
• СЖАТИЕ
Большинство моделей недавно разработанных систем счета
импульсов PAL телевизоров обнаруживают частоту 50 Гц
(PAL)/60 Гц (NTSC) и автоматически переключают
вертикальную амплитуду, что предотвращает вертикальное
сжатие дисплея.
• Если система PAL Вашего телевизора не имеет функции
вертикальной регулировки полей, тогда Вам, возможно, не
удастся посмотреть диск в формате NTSC, поскольку
может иметь место скольжение изображения по полю.
Если телевизор имеет функцию вертикальной регулировки
полей, выполняйте регулировку с ее помощью до тех пор,
пока скольжение изображения не прекратиться. В
некоторых телевизорах может иметь место сжатие
изображения в вертикальной плоскости, когда остаются
черные пустоты вверху и внизу экрана. Это не является
неполадкой и вызвано процессами преобразования NTSC
= PAL.
NTSC
PAL
AUTO
TV SYSTEM
Телевизор или монитор
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
S-VIDEO IN
S-VIDEO
OUT
DV-535
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
VIDEO IN
VIDEO
OUT
Телевизор или монитор
DV-535
Тип
Диск DVD
Видеокомпакт-
диск
Компакт-диск,
диск отсутствует
Формат
NTSC
PAL
NTSC
PAL
Диск
Формат выхода
Положение переключателя TV SYSTEM
NTSC
PAL
AUTO
NTSC
MOD. PAL
NTSC
PAL
PAL
NTSC
MOD. PAL
NTSC
NTSC
PAL
PAL
NTSC
PAL
NTSC или PAL
