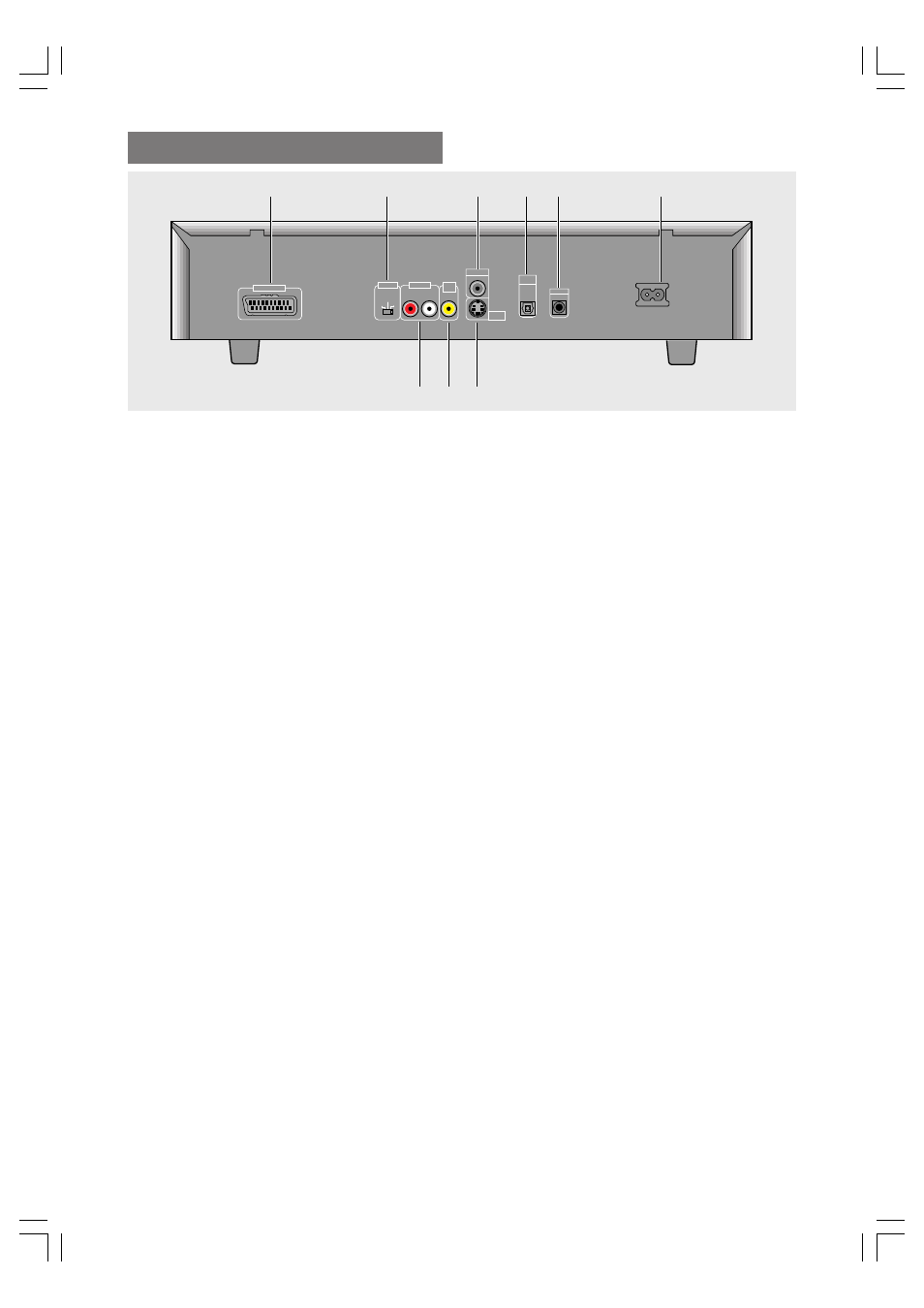

Задняя панель
1
Гнездо AV CONNECTOR (АУДИО-ВИДЕОСОЕДИНИТЕЛЬ)
Используйте 21-штырьковый кабель SCART для
подключения к телевизору или монитору, совместимым с
такого типа соединениями. Из гнезда
AV CONNECTOR
выдаются как аудиосигналы, так и видеосигналы
(
страница 16).
2
Переключатель TV SYSTEM (ТЕЛЕСИСТЕМА)
Используйте для переключения телесигнала в режим PAL
или NTSC, в зависимости от типа телевизора и диска,
которые будут использоваться. Когда переключатель
установлен в положение
AUTO, проигрыватель выводит
имеющийся на диске формат без изменений ( страница 15).
3
Гнезда DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(коаксиальный)
Используйте для вывода цифрового аудиосигнала,
записанного на дисках. Вы можете вывести цифровой
сигнал на аудиовидеоусилитель или приемное устройство
как через коаксиальное, так выходное гнездо (
страница
14).
4
Гнезда DIGITAL OUT (ЦИФРОВОЙ ВЫХОД) (оптический
(OPT.))
(только для DV-535)
Используйте для подачи на выход записанных на дисках
цифровых аудиосигналов. Вы можете подать цифровой
сигнал на выход через любое из оптических выходных
гнезд к какому-либо аудиовидеоусилителю или
приемному устройству (
страница 14).
5
Гнездо CONTROL IN (КОНТРОЛЬНЫЙ ВХОД)
Используйте для подсоединения данного проигрывателя
к другому устройству компании “Pioneer”, на котором
имеется знак
Î. Это позволит Вам управлять данным
устройством, как если бы оно было одним из элементов
системы. Тогда проигрывателем можно управлять,
направив пульт дистанционного управления на
устройство, к которому проигрыватель подсоединен
(
страница 16).
6
Гнездо AC IN для подсоединения сетевого шнура
Используйте для подключения сетевого шнура к стенной
розетке (
страница 13).
7
Гнезда S-VIDEO OUT (S-ВИДЕОВЫХОД)
Если Ваш телевизор или монитор имеет S-видеовход,
обеспечение четкого воспроизведения изображения
возможно путем подсоединения проигрывателя к Вашему
телевизору или монитору через гнездо S-видео (
станицы
15).
8
Гнезда VIDEO OUT (ВИДЕОВЫХОД)
Соедините с видеовходом на телевизоре, мониторе,
аудиовидеоусилителе или приемном устройстве,
имеющем видеовход (
станицы 13 и 15).
9
Гнезда AUDIO OUT (АУДИОВЫХОД)
Используйте для подачи двухканального (аналогового)
аудиосигнала к аудио стереовходам на телевизоре или
стереоусилителе. Если Вы подсоединяетесь к какому-
либо приемному устройству, имеющему как цифровые,
так и аналоговые входные гнезда для подключения
проигрывателя дисков DVD, имеет смысл использовать
оба типа подсоединений (
станицы 13 и 14).
PAL AUTO NTSC
TV SYSTEM AV CONNECTOR
DIGITAL OUT
AUDIO OUT VIDEO OUT
S-VIDEO OUT
DIGITAL OUT
OPT
CONTROL
IN
AC IN
L R
1 2 3 4 5 6
7 8 9
DV-535
