14
<DV-535-Ru>

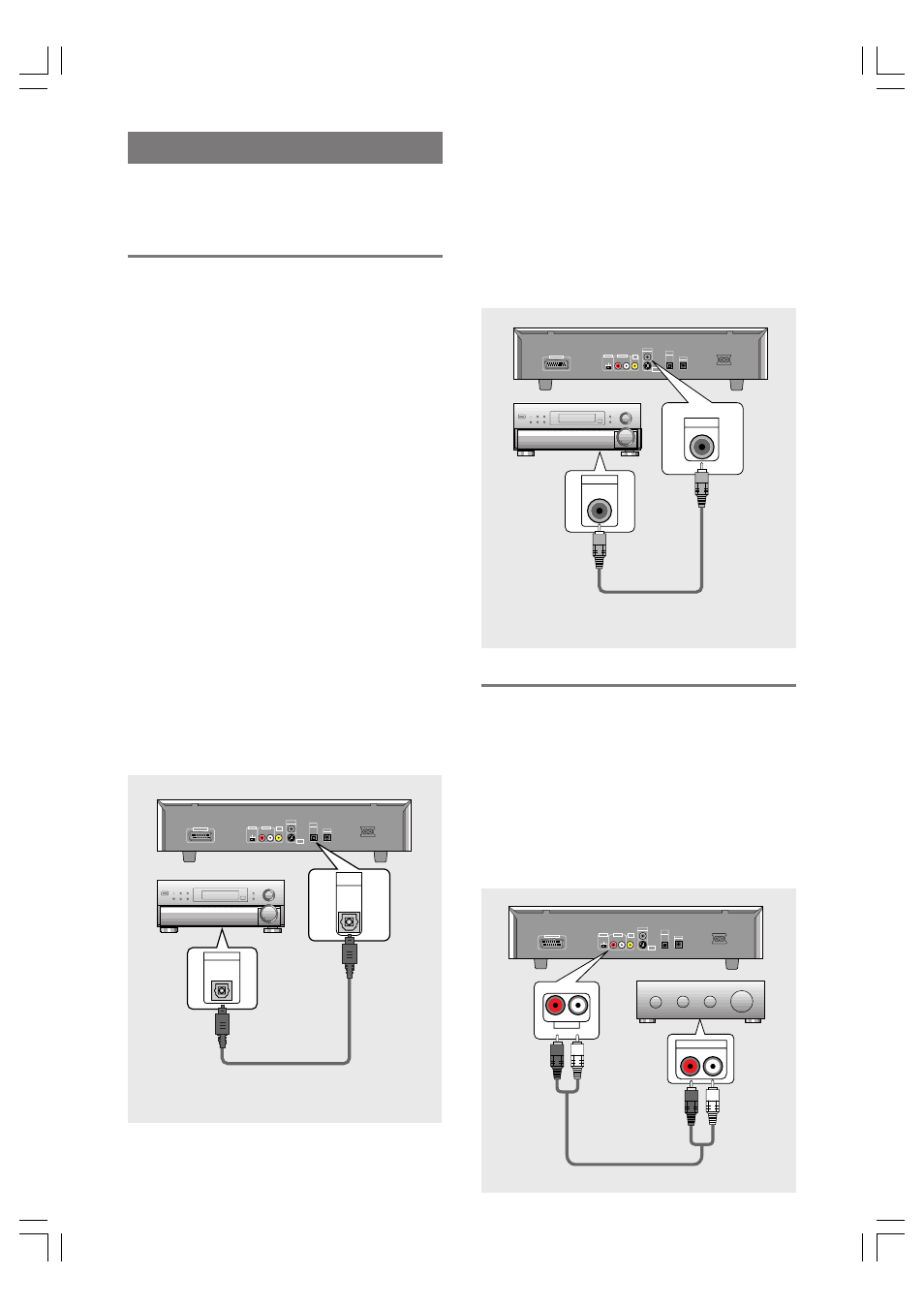

Аудиоподсоединения
В данном проигрывателе используются два цифровых
(оптический и коаксиальный) формата, а также аналоговый
аудиовыходной формат.
Подключения цифрового аудио:
Вы можете прослушивать цифровые аудиосигналы,
записанные на дисках DVD, как через оптические цифровые,
так и через коаксиальные цифровые выходные гнезда.
Выполняя подсоединения цифрового аудио, не подключайте к
одному и тому же устройству одновременно коаксиальные и
оптические цифровые выходы какого-либо другого
устройства.
Когда в проигрывателе установлен какой-либо диск DVD,
записанный в режимах Dolby Digital, DTS или MPEG, то на
выходе будет слышен шум, если Вы выполнили
подсоединения через цифровые аудиогнезда к какому-либо
приемному устройству или усилителю, которые не
декодируют потоки цифровых битов, записанных в режимах
Dolby Digital, DTS или MPEG. В этом случае установите
аудиопараметры в Навигаторе Настройки с тем, чтобы
наилучшим образом учитывался тип системы, которую Вы
используете (
страница 19). Кроме того, параметры цифрового
аудио можно отрегулировать вручную в меню
Audio 1 экрана
настройки (
страница 26 и 27).
ЦИФРОВОЙ ВЫХОД (Оптический)(только для DV-535)
Цифровой сигнал передается в виде световых импульсов
через волоконно-оптический кабель.
• Используйте этот выход для подсоединения к
аудиовидеоусилителю или приемному устройству с
встроенным декодером Dolby Digital, DTS или MPEG.
• Используйте волоконно-оптический кабель (в комплекте не
поставляется) для подсоединения
DIGITAL OUT OPT
(цифрового оптического выхода) проигрывателя к
цифровому оптическому входу какого-либо
аудиовидеоусилителя или приемного устройства.
ЦИФРОВОЙ ВЫХОД (Коаксиальный)
Цифровой сигнал передается электронным способом через
коаксиальный кабель.
• Используйте этот выход для подсоединения к
аудиовидеоусилителю или приемному устройству с
встроенным декодером Dolby Digital, DTS или MPEG.
• Используйте коаксиальный кабель (в комплекте не
поставляется) для подсоединения
DIGITAL OUT (цифрового
коаксиального выхода) проигрывателя к цифровому
коаксиальному входу какого-либо аудиовидеоусилителя
или приемного устройства.
Аудиовидеоусилитель или приемное
устройство с встроенным декодером
Dolby Digital, DTS или MPEG
DIGITAL IN
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
DIGITAL OUT
DIGITAL IN
Подключение аналогового аудио:
AUDIO OUT
• Выполните аналоговые аудиоподсоединения к какому-либо
стереоусилителю или приемному устройству.
• Аналоговые аудиоподсоединения также можно выполнить
к телевизору или монитору с стереовходными гнездами.
• Используйте поставляемый в комплекте аудиошнур для
соединения гнезда AUDIO OUT на проигрывателе с
аудиовходом на стереоусилителе или приемном
устройстве.
• Выполняя аналоговые аудиоподсоединения, проверьте,
чтобы цвет штекеров совпадал с цветом гнезд (красный и
белый).
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
AUDIO IN
AUDIO OUT
L
R
L
R
Стереоусилитель или приемное устройство
Аудиовидеоусилитель или приемное
устройство с встроенным декодером
Dolby Digital, DTS или MPEG
PAL
AUTO
NTSC
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
AUDIO OUT
VIDEO
OUT
S-VIDEO
OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L
R
DIGITAL IN
DIGITAL
OUT
OPT
DV-535
DV-535
DV-535
