Выполнение
подсоединений Разъяснение по каждому из имеющихся типов аудио- и
видеоподсоединений можно будет найти на
страницах 14-16.
Для определения наилучшего варианта аудио- и
видеоподсоединения для Вашей системы смотрите
руководства, поставленные вместе с устройствами, к которым
Вы осуществляете подсоединения.
Кроме выполнения физических подсоединений к Вашему
телевизору или монитору, необходимо также задать размер
экрана телевизора. Вы можете использовать
[Setup Navigator]
в меню General экрана настройки, чтобы указать, пользуетесь
ли Вы каким-либо широким экраном или же телевизором или
монитором со стандартным размером экрана (
страница 18).
Кроме того, Вы можете использовать параметр [TV Screen] в
меню Video экрана настройки (страница 28).
Примечания
• Выполняя подсоединения к данному устройству или меняя их
конфигурацию, проверьте, чтобы устройство было выключено,
для чего нажмите
STANDBY/ON, а также отсоедините
сетевой шнур от стенной розетки.
• В аналоговом видеовыходе данного проигрывателя используется
защищенная патентными правами схема, предназначенная для
предотвращения копирования видео воспроизведения с дисков
DVD. Если Вы подсоедините проигрыватель к телевизору через
видеомагнитофон или станете записывать и воспроизводить
содержимое какого-либо диска с помощью видеомагнитофона, то
в этом случае изображение при воспроизведении может быть
искаженным.
Подключение Вашего
проигрывателя DVD
В отличие от любого другого аудиовизуального формата
носителей, формат DVD предлагает широкий спектр
возможностей вывода аудио- и видеосигналов, который
позволяет осуществлять воспроизведение в рамках любых
системных конфигураций, начиная со стандартного
телевизора, имеющего стерео аудиовход, и заканчивая какой-
либо системой типа "домашний театр", имеющей в своем
составе телевизор или монитор и обладающей в полной мере
свойствами объемного звучания.
Аудиошнур
(входит в комплект) Видеошнур
(входит в комплект)
Телевизор или монитор
Выполните видеоподсоединения от одного из гнезд
VIDEO OUT проигрывателя к гнезду VIDEO IN
телевизора или монитора, используя видеошнур,
поставленный в комплекте с проигрывателем. Выполните аудиоподсоединения от одного из гнезд
AUDIO OUT проигрывателя к гнездам AUDIO IN
телевизора или монитора, используя стерео
аудиошнур, поставленный в комплекте с
проигрывателем. Проверьте, чтобы цвет штекеров
совпадал с цветом гнезд (красный и белый).
Finally, connect to a
power outlet (220-240 V).
R L
AUDIO IN S-VIDEO IN VIDEO IN
PAL
AUTO NTSC
TV SYSTEM AV CONNECTOR
DIGITAL OUT
AUDIO OUT VIDEO OUT
S-VIDEO OUT
DIGITAL
OUT
OPT
CONTROL
IN
AC IN
L R
DV-535

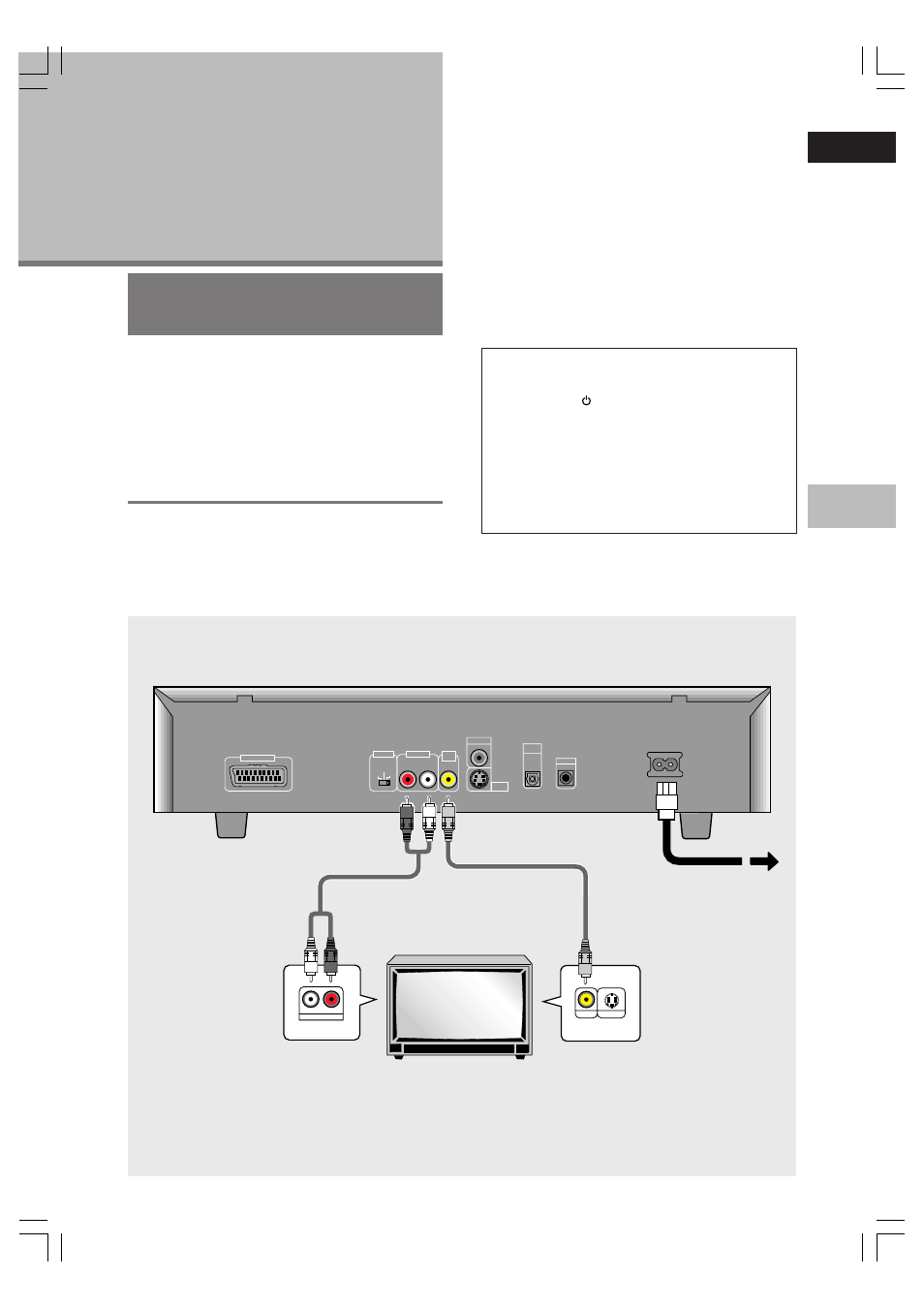

Указания по подсоединению
На иллюстрации на этой странице изображен базовый вариант
подключения с использованием аудио- и видеошнуров,
входящих в комплект проигрывателя. Используйте данную
иллюстрацию в качестве своего рода руководства по
установке Вашей домашней системы.
