Замена левой дочерней платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Поместите левую дочернюю плату на основание компьютера .
3. Закрутите два винта , которыми левая дочерняя плата крепится к основанию компьютера.
4. Подсоедините кабель сенсорной панели , кабель динамиков и кабель аккумулятора для временной замены основного аккумулятора к разъемам на
левой дочерней плате .
5. Подсоедините кабель левой дочерней платы к разъемам на системной плате и левой дочерней плате .
6. Установите на место упор для рук в сборе (смотрите раздел Установка упора для рук в сборе ).
7. Установите на место аккумулятор компьютера (см. Замена аккумулятора компьютера ).
Снятие правой дочерней платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор компьютера (см. Снятие аккумулятора компьютера ).
3. Откройте дисплей (см. Открытие дисплея ).
4. Снимите упор для рук в сборе (см. раздел Снятие упора для рук в сборе ).
5. Извлеките твердотельный жесткий диск (см. раздел Извлечение твердотельного жесткого диска ).
6. Извлеките плату Bluetooth (см. раздел Извлечение платы Bluetooth ).
7. Извлеките плату беспроводной локальной сети (см. раздел Извлечение платы WLAN ).
8. Отсоедините кабель правой дочерней платы от разъема на системной плате .
9. Поднимите и сдвиньте правую дочернюю плату для удаления ее с компьютера .
Замена правой дочерней платы
1. Выполните действия , описанные в разделе Перед началом работы .
2. Задвиньте и установите на место правую дочернюю плату по направлению к краю компьютера .
3. Присоедините кабель правой дочерней платы к разъему на системной плате .
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.

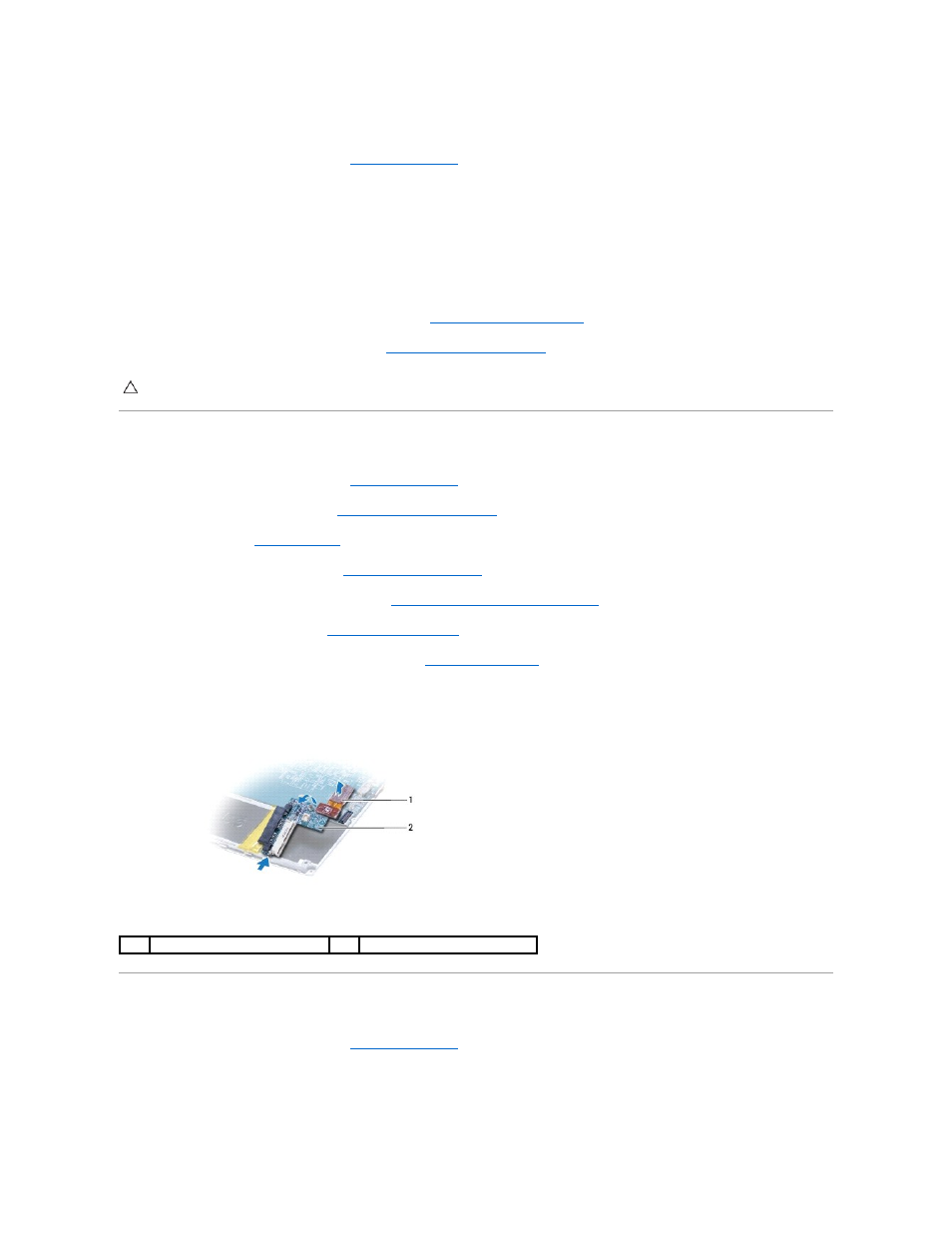

1 кабель правой дочерней платы 2 правая дочерняя плата
