Установка упора для рук в сборе – Инструкция по эксплуатации Dell Adamo XPS
Страница 33
7.
Отсоедините кабель функциональных клавиш от разъема на системной плате
.
8.
Приподнимите защелку разъема
, с помощью которого кабель сенсорной панели крепится к разъему на сенсорной панели, и извлеките кабель.
9.

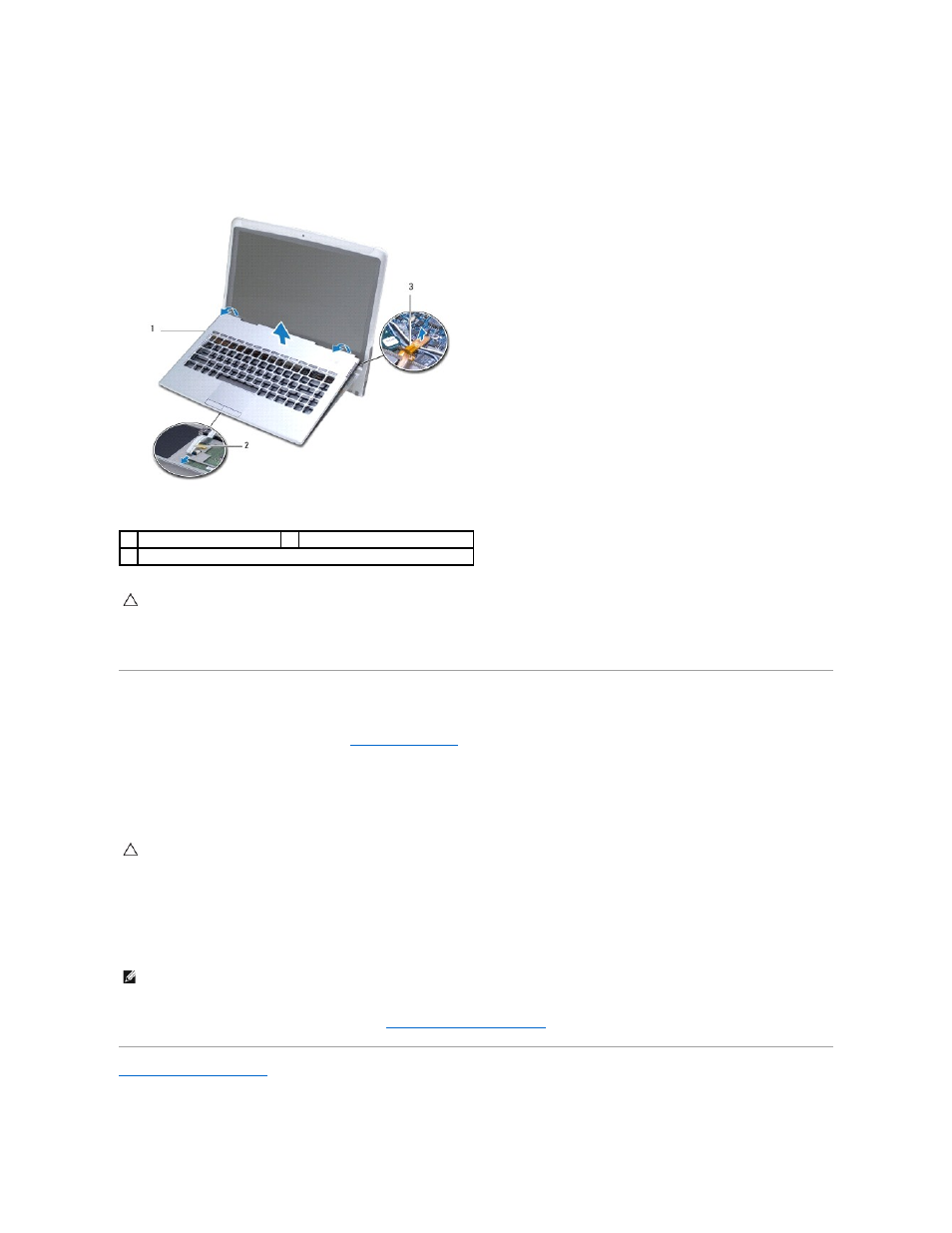

Приподнимите упор для рук в сборе и снимите его с основания компьютера
.
Установка упора для рук в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Присоедините кабель сенсорной панели к разъему на сенсорной панели
. Нажмите на защелку разъема, чтобы зафиксировать кабель сенсорной
панели в разъеме на сенсорной панели
.
3.
Подсоедините кабель функциональных клавиш к разъему на системной плате
.
4.
Совместите упор для рук в сборе с основанием компьютера и аккуратно защелкните его
.
5.
Закройте дисплей и переверните компьютер
.
6.
Вверните восемнадцать винтов
, которыми нижняя крышка крепится к основанию компьютера.
7.
Установите на место аккумулятор компьютера
(см.
Замена аккумулятора компьютера
).
Назад на страницу содержания
1
упор для рук в сборе
2
кабель сенсорной панели
3
кабель функциональных клавиш
ВНИМАНИЕ
.
Во избежание повреждения шарниров дисплея запрещается изменять угол между дисплеем и основанием компьютера после
снятия упора для рук в сборе
.
ВНИМАНИЕ
.
Кабели необходимо проложить правильно
, чтобы предотвратить их защемление или скручивание в районе шарниров.
ПРИМЕЧАНИЕ
.
Винты
, которые используются для крепления нижней крышки, имеют разные размеры. Убедитесь в том, что винты для крепления
нижней крышки установлены правильно
.
