Установка дисплея в сборе – Инструкция по эксплуатации Dell Adamo XPS
Страница 19
9.

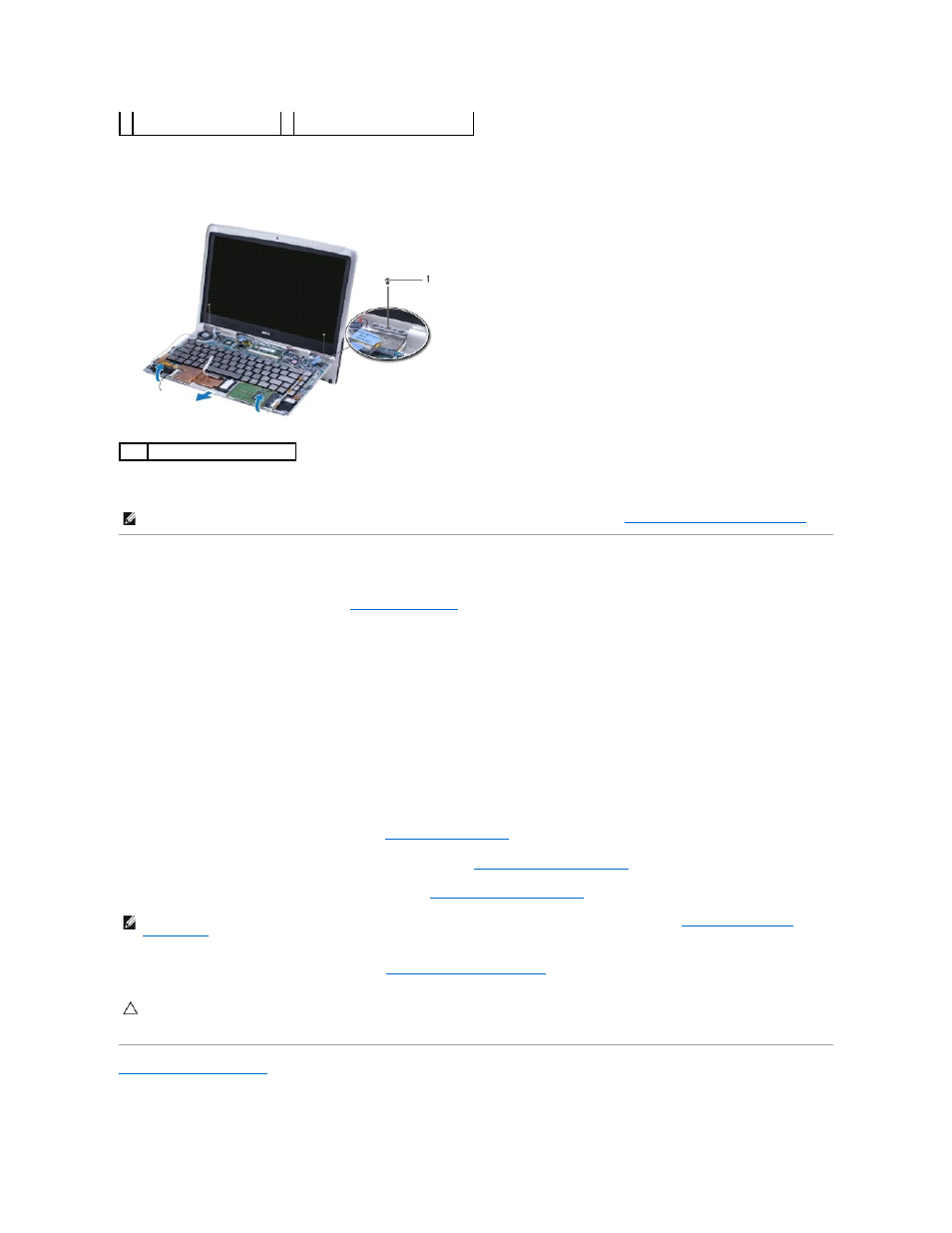

Выверните два винта
, которыми дисплей в сборе крепится к основанию компьютера.
10.
Сдвиньте и приподнимите нижнюю панель от дисплея в сборе
.
Установка дисплея в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите основание компьютера в соответствующее положение и установите на место два винта
, которыми дисплей в сборе крепится к
основанию компьютера
.
3.
Установите кабели антенны на место и при необходимости закрепите их с помощью ленты
.
4.
Присоедините следующие кабели к соответствующим разъемам на системной плате
:
l
кабель дисплея
l
кабель левой платы ввода
-вывода
l
кабель питания от аккумулятора
l
кабель питания от адаптера переменного тока
l
кабель правой платы ввода
-вывода
5.
Установите на место плату Bluetooth™ (см
. раздел
Установка платы
Bluetooth
).
6.
Установите на место плату беспроводной локальной сети
(см. раздел
Обратная установка платы
WLAN
).
7.
Установите на место упор для рук в сборе
(смотрите раздел
Установка упора для рук в сборе
).
8.
Установите на место аккумулятор компьютера
(см.
Замена аккумулятора компьютера
).
Назад на страницу содержания
5 разъем кабеля правой платы
ввода
-вывода
6 кабели антенны (2 комплекта)
1
винты
(2)
ПРИМЕЧАНИЕ
.
Снимите панель с меткой обслуживания
, если выполняется замена дисплея в сборе (см.
Снятие панели с меткой обслуживания
).
ПРИМЕЧАНИЕ
.
Установите на место панель с меткой обслуживания
, если выполняется замена дисплея в сборе (см.
Замена панели с меткой
обслуживания
).
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
