Дочерняя(ие) плата(ы)
Руководство по обслуживанию Adamo XPS™
Снятие левой дочерней платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките аккумулятор компьютера
(см.
Снятие аккумулятора компьютера
).
3.
Откройте дисплей
(см.
Открытие дисплея
).
4.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
5.
Отсоедините кабель левой дочерней платы от разъемов на системной плате и от левой дочерней платы
.
6.
Отсоедините кабель сенсорной панели
, кабель динамиков и кабель аккумулятора от разъемов на левой дочерней плате.
7.
Выверните два винта
, которыми левая дочерняя плата крепится к основанию компьютера.
8.
Поднимите и снимите левую дочернюю плату с основания компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Снятие аккумулятора компьютера
)
перед началом работы с внутренними компонентами компьютера
.
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.

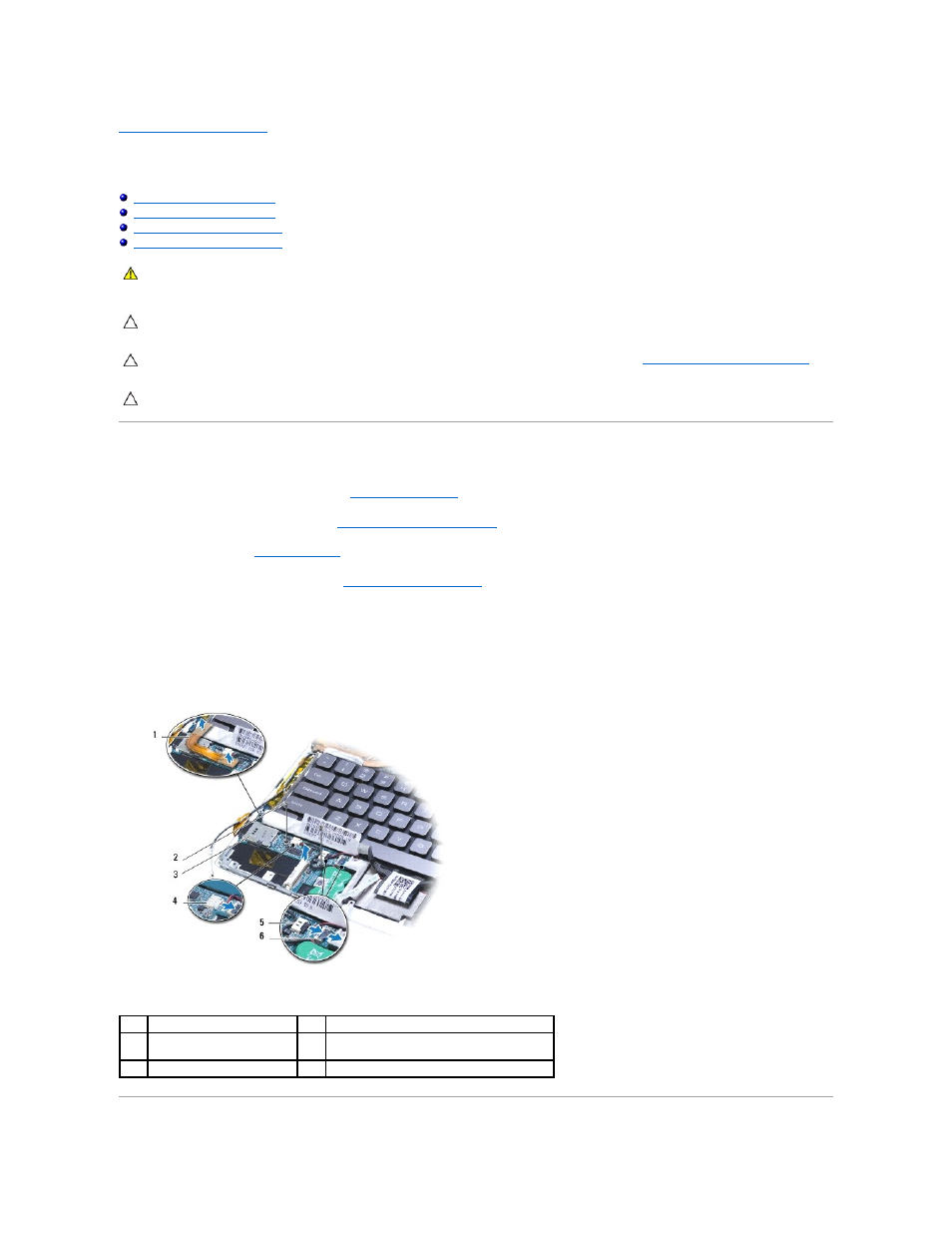

1
кабель левой дочерней платы
2
винты
(2)
3
левая дочерняя плата
4
разъем кабеля аккумулятора для временной
замены основного аккумулятора
5
разъем кабеля динамика
6
разъем кабеля сенсорной панели
