Упор для рук в сборе
Руководство по обслуживанию Adamo XPS™
Установка упора для рук в сборе
Снятие упора для рук в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Переверните компьютер и вывинтите восемнадцать винтов из нижней крышки
.
3.
Извлеките аккумулятор компьютера
(см.
Снятие аккумулятора компьютера
).
4.
Откройте дисплей
(см.
Открытие дисплея
).
5.
Начиная с задней части упора для рук
, пальцами осторожно отсоедините его от основания компьютера.
6.
Осторожно приподнимите упор для рук
, чтобы получить доступ к кабелю функциональных клавиш.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Снятие аккумулятора компьютера
)
перед началом работы с внутренними компонентами компьютера
.
ПРИМЕЧАНИЕ
.
Винты
, которые используются для крепления нижней крышки, имеют разные размеры. Отметьте правильное расположение винтов
в соответствии с их размерами при снятии с тем
, чтобы их было можно вернуть на соответствующие места.

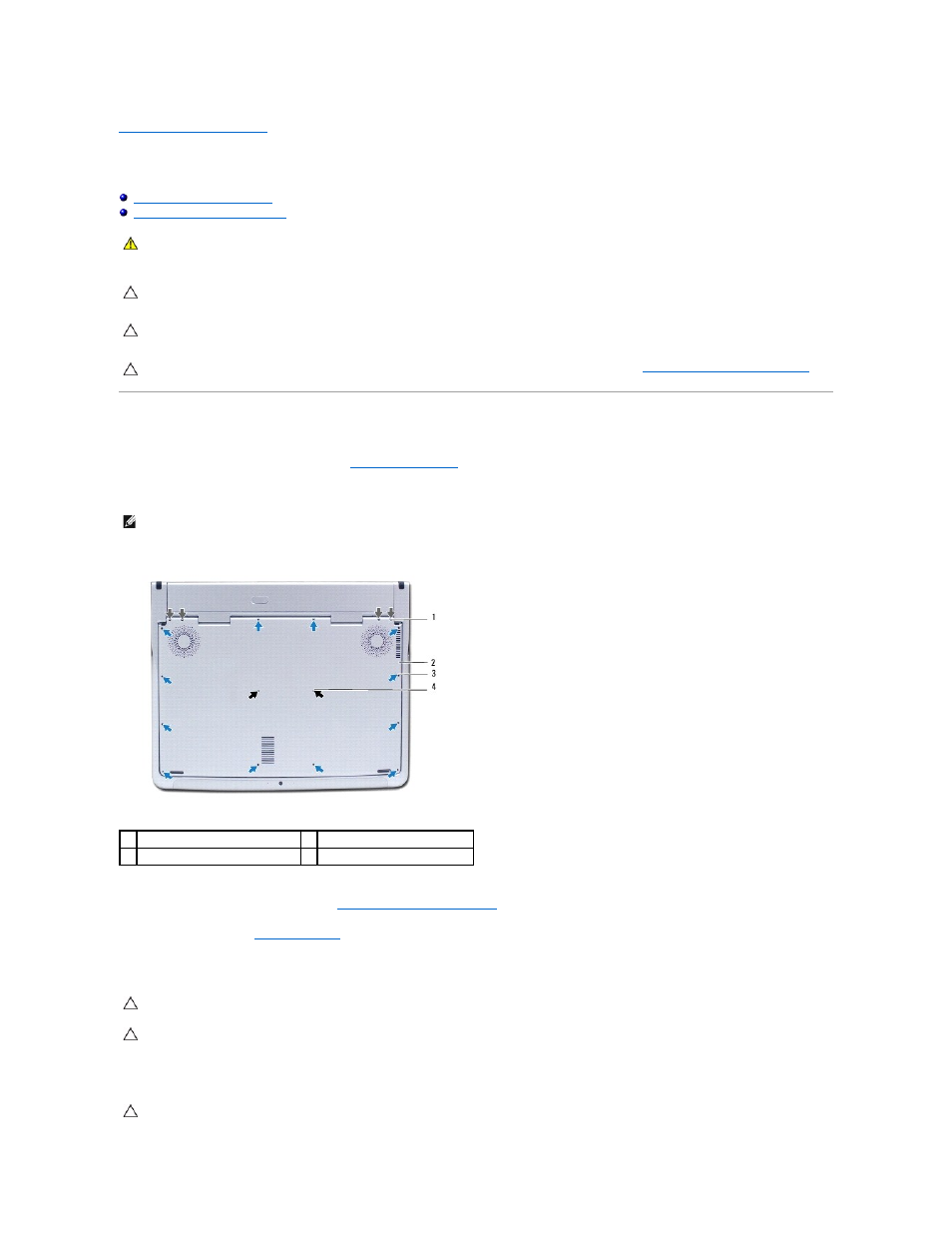

1
винты
M2 x 4,3 мм (4)
2 нижняя крышка
3
винты
M1,6 x 3,25 мм (12)
4 винты M1,6 x 2,25 мм (2)
ВНИМАНИЕ
.
Потяните за пластмассовый язычок в верхней части кабелей
, чтобы не повредить разъемы.
ВНИМАНИЕ
.
Будьте предельно осторожны
, поднимая упор для рук, чтобы не повредить кабель функциональных клавиш.
ВНИМАНИЕ
.
Во избежание повреждения кабеля функциональных клавиш не отсоединяйте его от упора для рук
.
