Установка системной платы – Инструкция по эксплуатации Dell Adamo XPS
Страница 41
16.
Приподнимите системную плату под углом к боковой стороне компьютера и извлеките ее из основания компьютера
.
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Установите системную плату на основание компьютера
.
3.
Установите два винта
, которыми системная плата крепится к корпусу компьютера.
4.
Подсоедините следующие кабели к соответствующим разъемам на системной плате
:
l
кабель вентилятора
l
кабель дисплея
l
кабель левой платы ввода
-вывода
l
кабель питания от аккумулятора
l
кабель питания от адаптера переменного тока
l
кабель правой платы ввода
-вывода
5.
Установите на место кабели антенны и при необходимости зафиксируйте их с помощью ленты
.

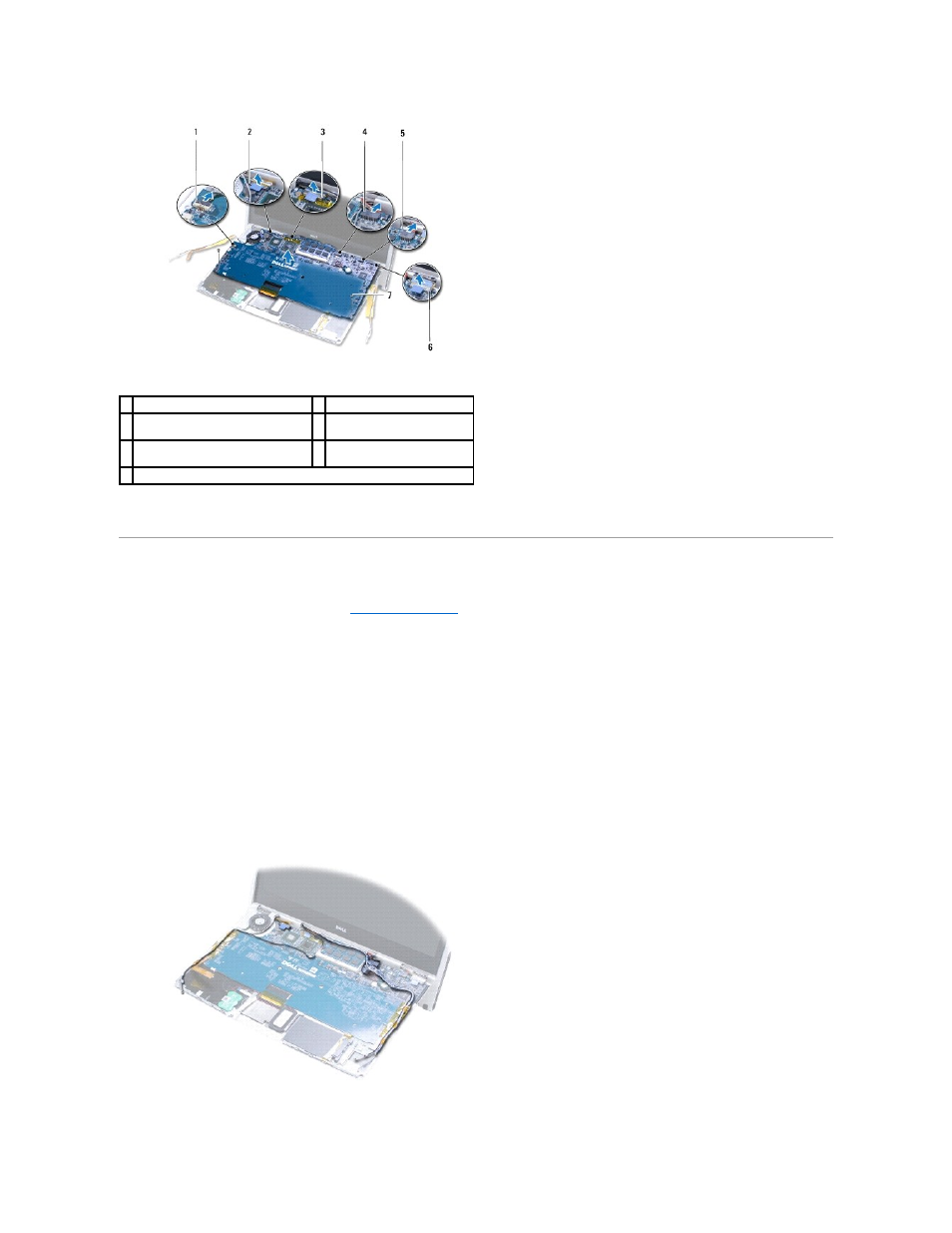

1 разъем кабеля вентилятора
2 разъем кабеля дисплея
3 разъем кабеля левой платы ввода-
вывода
4 разъем кабеля питания от
аккумулятора
5 разъем кабеля питания от адаптера
переменного тока
6 разъем кабеля правой платы
ввода
-вывода
7 винты (2)
