Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
Внимание! Вставка блейд-модуля в отсек с усилием может привести к изгибу выводов.
5 Равномерно прикладывая усилия к обеим сторонам блейд-модуля, вставьте его в модуль расширения
библиотеки 9U до начала перемещения защелок к середине блейд-модуля. Нажмите на защелки в направлении
середины платы и закройте их. При фиксации платы можно почувствовать, как ее контакты соединяются с
контактной платой модуля расширения библиотеки 9U.
Примечание. При правильной установке блейд-модуля в модуле расширения индикаторы блейд-модуля
ввода-вывода FC будут располагаться на его нижней стороне.
6 Перед подключением кабелей к блейд-модулю снимите необходимое количество защитных черных резиновых
крышек с портов блейд-модулей ввода-вывода FC.

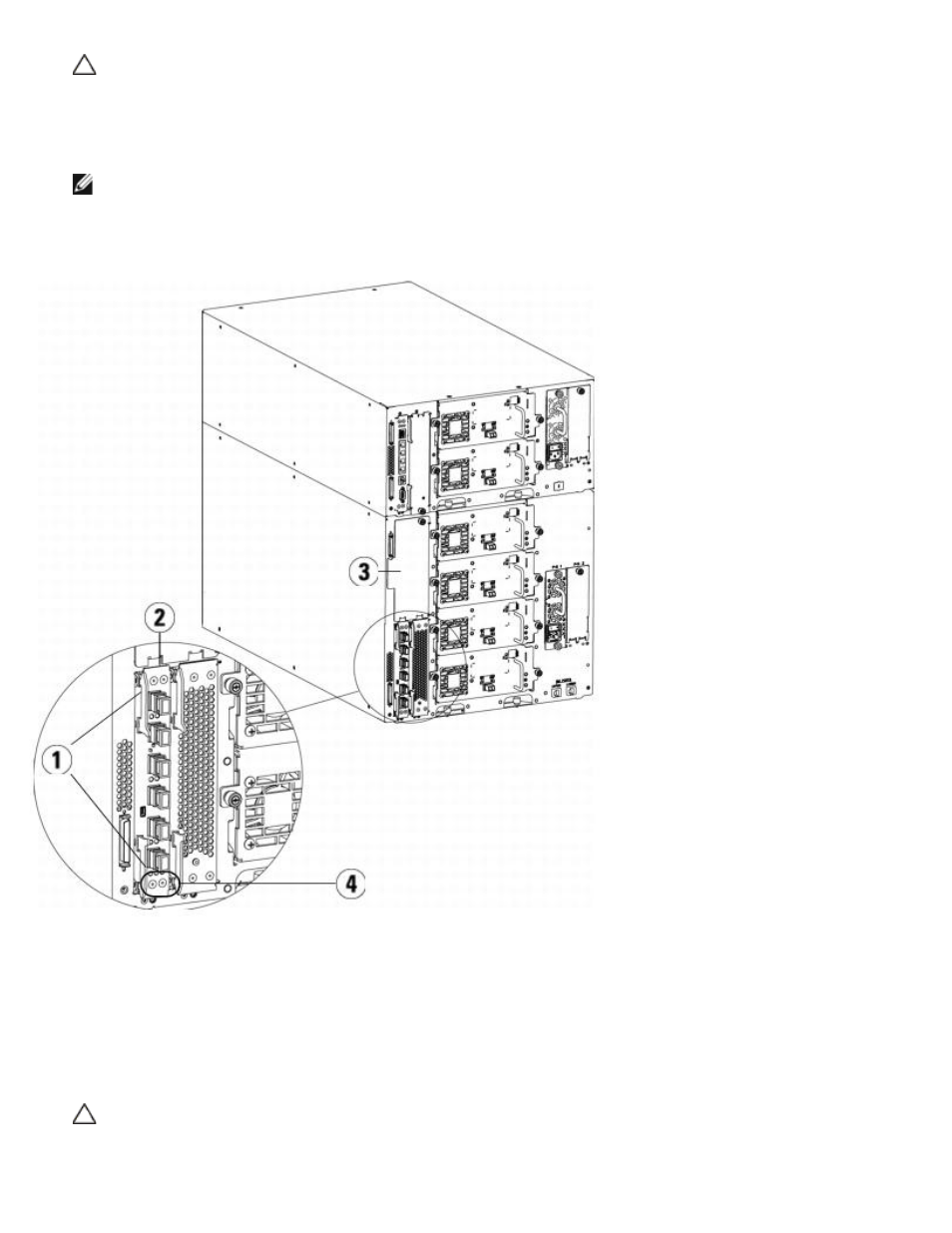

1 Защелки в закрытом положении
2 Блейд-модуль ввода-вывода FC
3 Крышка на пустом отсеке
4 Индикаторы блейд-модуля ввода-вывода FC
7 Не забудьте закрыть неиспользуемые отсеки модуля расширения библиотеки 9U заглушками.
Внимание! Отсеки, в которых не установлены блейд-модули, должны быть закрыты крышками.
Если крышки не установлены, могут возникать ошибки, связанные с повышением температуры
блейд-модуля ввода-вывода FC.
