Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
•
Установка автономного модуля управления библиотекой 5U
•
Установка новой многомодульной конфигурации библиотеки
•
Установка модулей расширения библиотеки 9U в существующую библиотеку
•
Замена модуля управления библиотекой 5U
•
Замена модуля расширения библиотеки 9U
Установка нижнего модуля в стойку
Необходимые компоненты: проушины, барашковые винты M5 (4 шт.)
Описание компонентов: каждая проушина имеет два удлиненных отверстия для крепления к стойке (с помощью
барашковых винтов M5) через подходящие монтажные отверстия.
1
Установите нижний модуль на монтажные полки. С передней стороны стойки поднимите модуль на полку и
аккуратно вставьте его в стойку. Вставляйте модуль в стойку до упора, чтобы передняя часть модуля находилась
заподлицо с крепежными отверстиями.
2
С задней стороны стойки прикрепите модуль к монтажным полкам, затянув два барашковых винта серебристого
цвета, прикрепленных к задней части монтажных полок.
3
Установите правую проушину стойки. Со стороны передней панели библиотеки:
a
Откройте дверцу станции импорта-экспорта. В правом нижнем углу модуля расположен вертикальный слот.
Вставьте петлю правой проушины стойки в слот, затем расположите отверстия проушины стойки на одном
уровне с направляющими стойки.

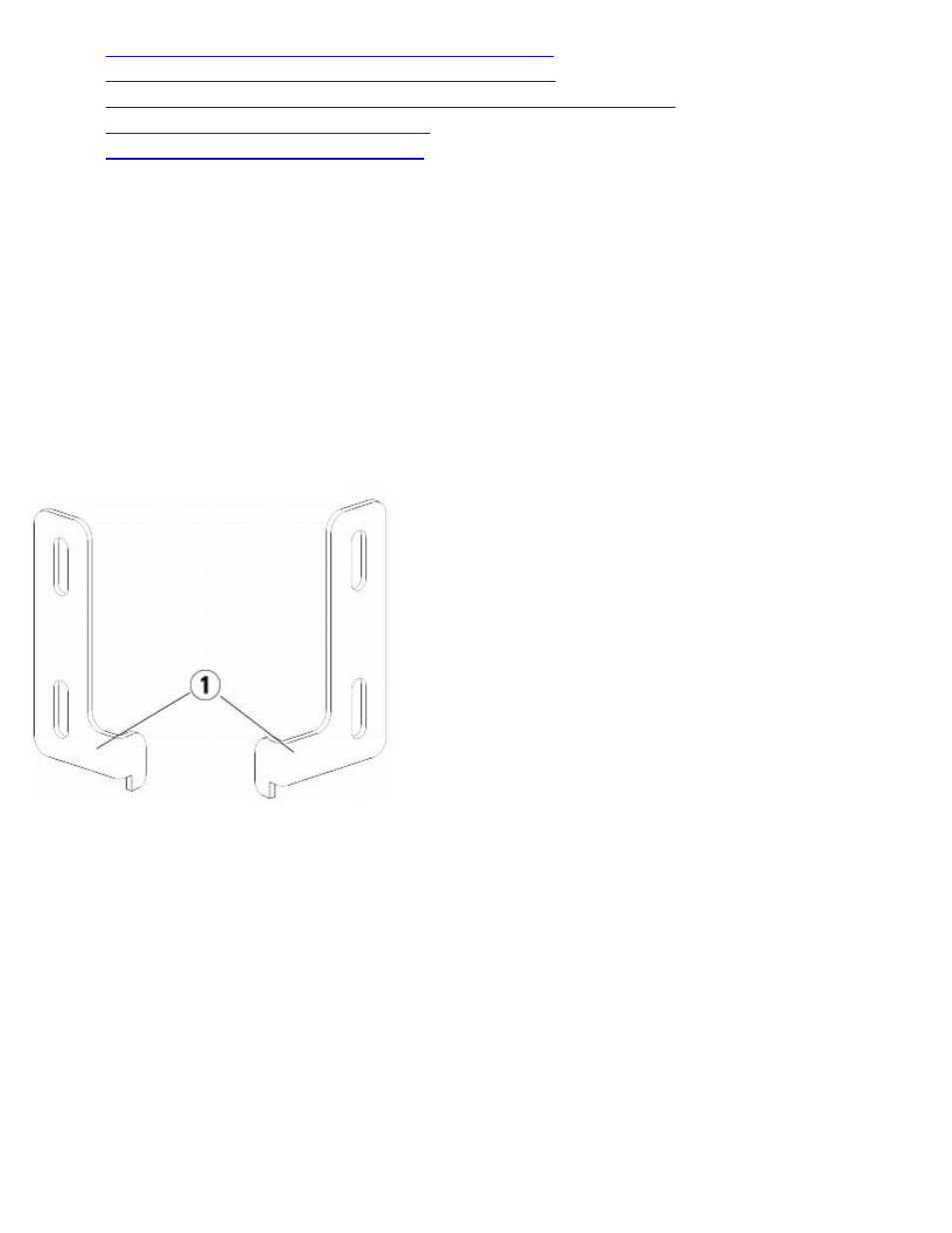

1 Петли проушин стойки
b
С помощью двух барашковых винтов M5 прикрепите проушины к стойке. Вставьте барашковые винты в
отверстия в полках и туго затяните.
