Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

2 Барашковый винт

4

Поднимите новый модуль расширения библиотеки 9U и установите его в требуемое положение со стороны

передней панели библиотеки.

5

Если модуль уже установлен, закрепите два модуля вместе, затянув по два барашковых винта в основании

передней части модуля и в основании задней части модуля. Затем опустите направляющий штырь

(расположенный в основании передней части модуля), повернув и прижав его вниз.

6

Затяните все барашковые винты в основании задней и передней части модулей.

7

Прикрепите модуль к стойке с помощью проушин стойки.

8

Установите Y-образные рельсы нового модуля конфигурации библиотеки. Проследите за тем, чтобы Y-образные

рельсы были надлежащим образом выровнены, а барашковые винты затянуты.

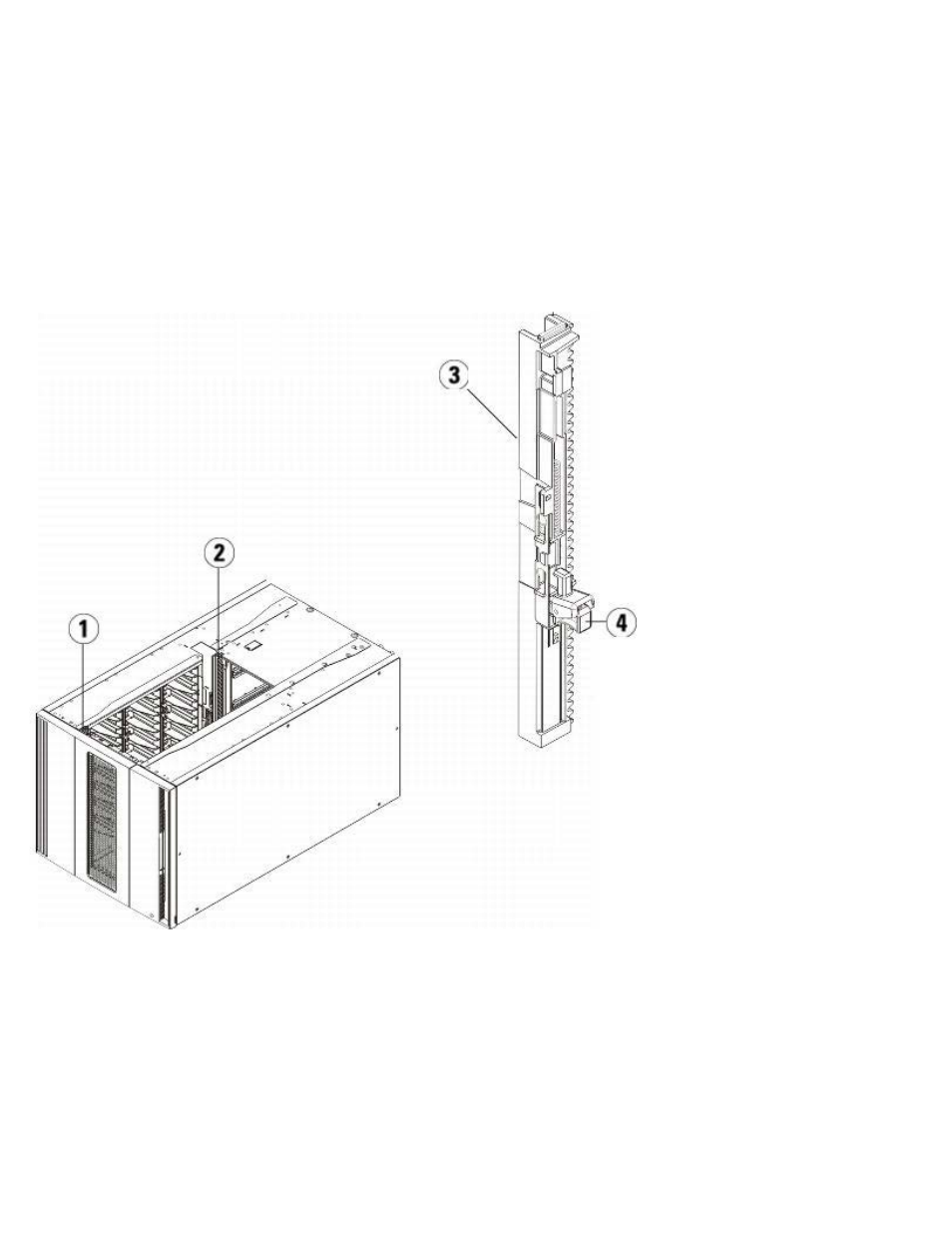

1 Передняя Y-образная рельса
2 Задняя Y-образная рельса
3 Y-образная рельса (этим концом вверх)
4 Сожмите здесь для освобождения

a

Со стороны передней панели библиотеки откройте дверцу станции импорта-экспорта и дверцу доступа

модуля расширения библиотеки 9U.

b

Сожмите ручку освобождающего механизма Y-образной рельсы, поднимите ее из заблокированного

положения и сдвиньте вниз до упора.
