Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

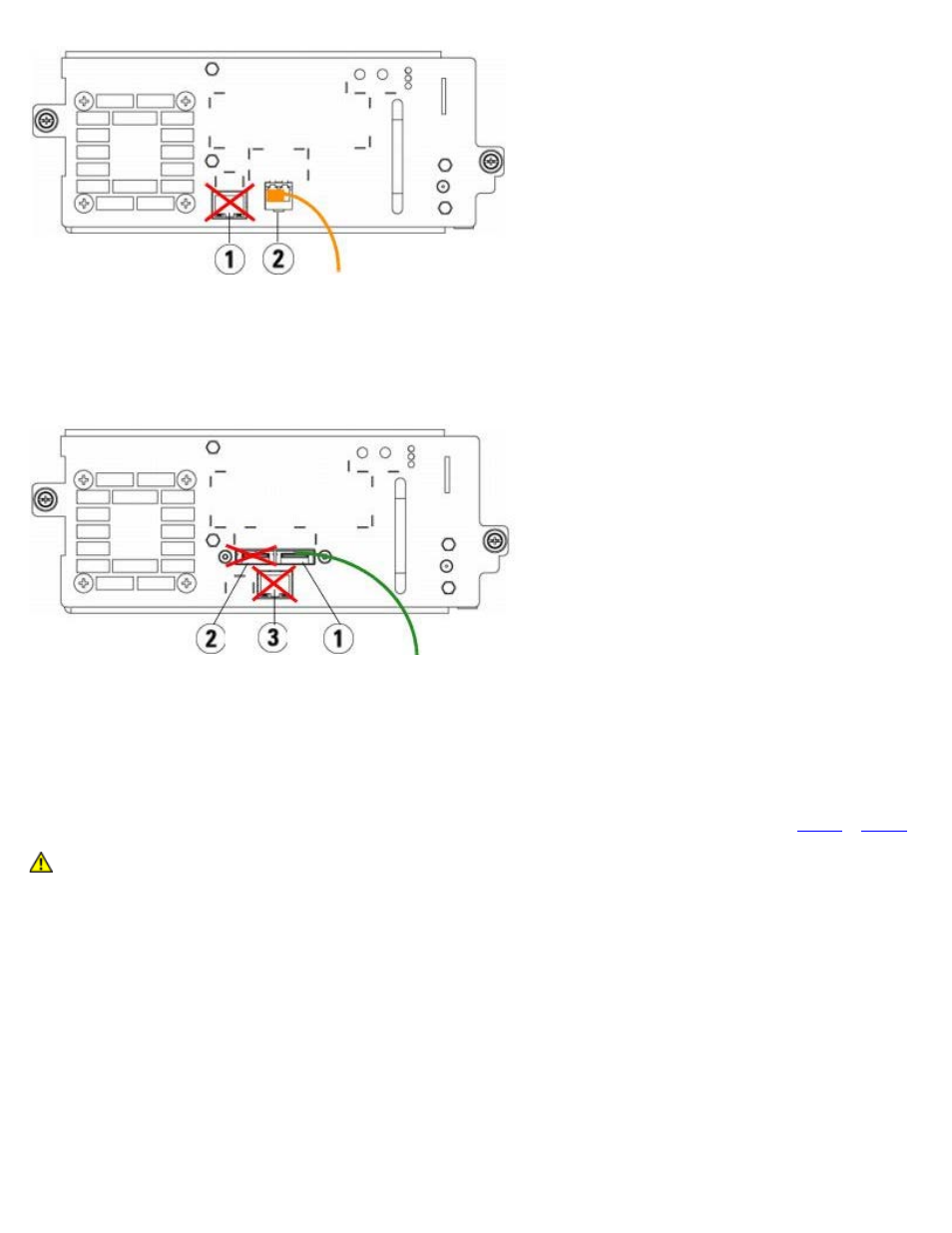

1 Порт Ethernet - не используется
2 Порт Fibre Channel - используйте этот порт

Рис. 2 Стример IBM LTO-5 с двумя портами SAS

1 1 порт SAS - используйте этот порт
2 2 порт SAS - не используется
3 Порт Ethernet - не используется

Подключение кабелей SCSI библиотеки к хостам

Для установки библиотеки, включающей стримеры SCSI, пользуйтесь следующей процедурой вместе с

Рис. 3

и

Рис. 4

:

Осторожно!

Все библиотеки высотой более 14U должны устанавливаться в стойку с выводом

заземления, для подачи питания должно использоваться стандартное штепсельное подключение

и/или соединительное устройство, соответствующее стандарту IEC 60309 (или эквивалентному
национальному стандарту) с заземляющим контактом площадью сечения не менее 1,5 мм2 (14 AWG).

Для обеспечения надлежащей вентиляции и доступа к устройству необходимо оставить по 60 см

свободного пространства перед библиотекой и позади нее.

Рис. 3 Кабели SCSI автономного модуля управления библиотекой 5U
