Инструкция по эксплуатации Dell PowerVault ML6000
Страница 130
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
1 Передняя Y-образная рельса
2 Задняя Y-образная рельса
3 Y-образная рельса (этим концом вверх)
4 Сожмите здесь для освобождения
a
Со стороны передней панели библиотеки откройте дверцу станции импорта-экспорта и дверцу доступа
модуля расширения библиотеки 9U. Сожмите ручку освобождающего механизма Y-образной рельсы,
поднимите ее из заблокированного положения и сдвиньте вниз до упора.
b
Сзади библиотеки найдите освобождающий механизм задней Y-образной рельсы, который расположен во
внутренней части правой стороны модуля. Сожмите ручку освобождающего механизма Y-образной рельсы,
поднимите ее из заблокированного положения и сдвиньте вниз до упора.
Внимание!
Убедитесь в том, что между верхней и нижней Y-образными рельсами спереди и сзади библиотеки
отсутствует зазор. Наличие зазора не позволит выполнить механическую инициализацию библиотеки.
Выполнение этого действия обеспечит выравнивание Y-образных рельс по отношению к Y-образным рельсам модуля,
находящегося под ними.

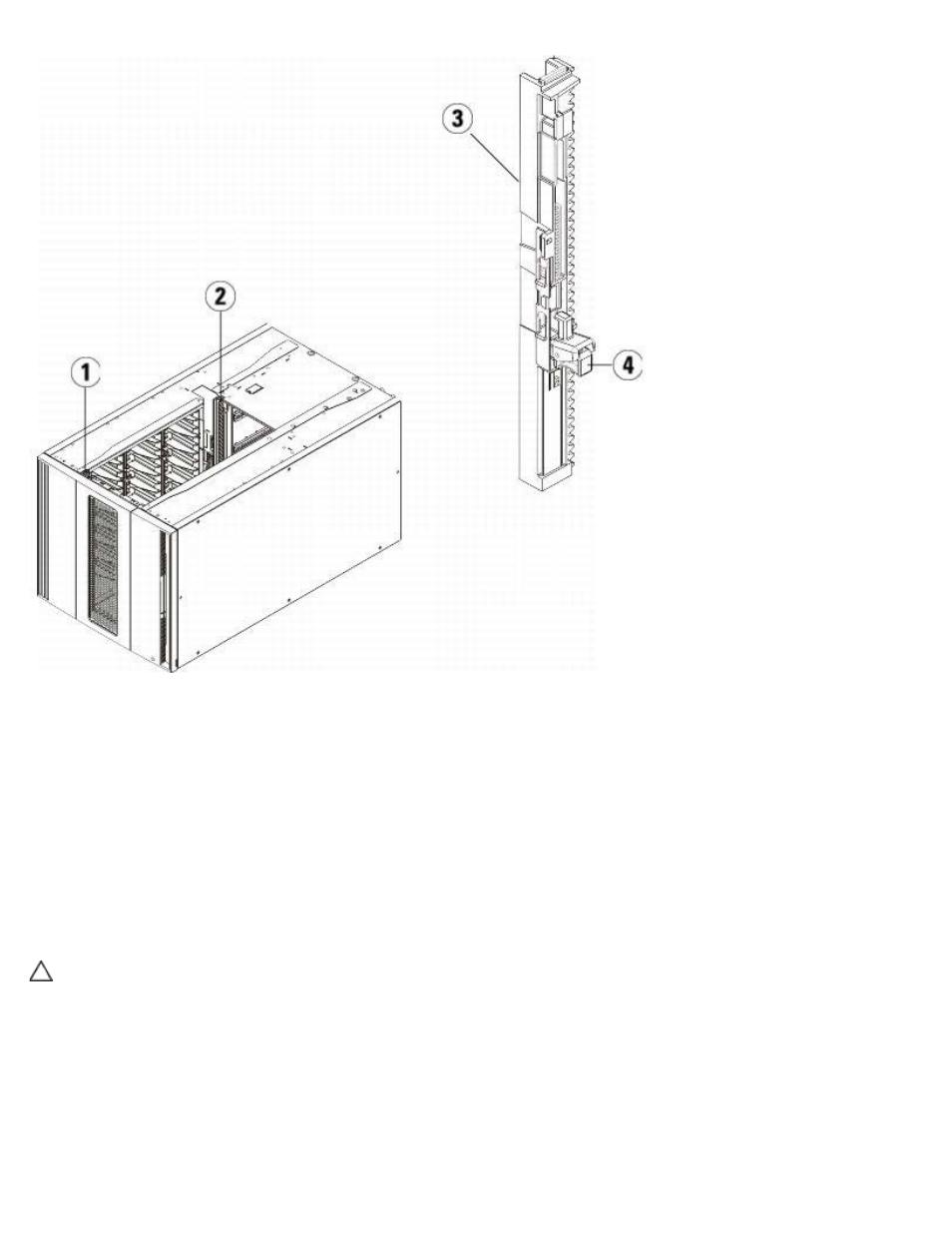

Рис. 16 Y-образная рельса в разблокированном рабочем положении
