Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

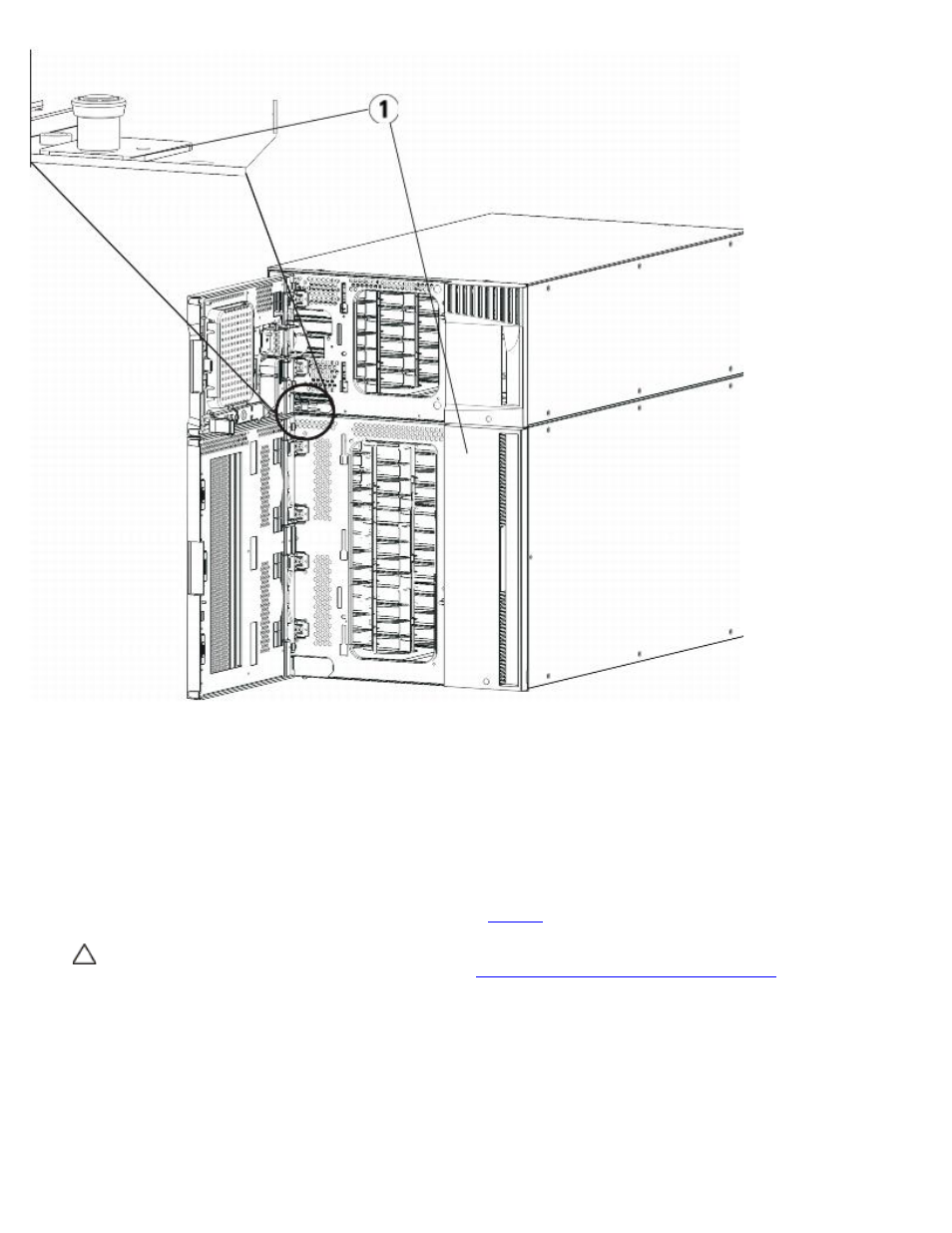

1 Барашковые винты (за дверцами)
6
Ослабьте два барашковых винта, расположенных в основании задней части модуля.
7
Откройте дверцу доступа модуля и поднимите направляющий штырь, вытягивая его вверх и слегка поворачивая,
как винт. В противном случае направляющий штырь может поцарапать передние дверцы нижнего модуля.
8
Со стороны передней панели библиотеки потяните весь модуль на себя и снимите его с нижнего модуля.
9
Повторите эти действия для каждого извлекаемого модуля.
10
При необходимости снимите и установите крышки (см.
Рис. 20
).
Внимание!
Перед снятием нижней крышки модуля управления библиотекой 5U робототехнический блок
должен быть запаркован, как описано в разделе
Подготовка к снятию или замене модуля
.
a
Если предполагается установить модуль управления библиотекой 5U в верхней части библиотеки, а модуль
расширения библиотеки 9U расположить под ним, снимите нижнюю крышку модуля управления
библиотекой 5U и верхнюю крышку модуля расширения библиотеки 9U.
b
Если предполагается установить модуль управления библиотекой 5U между модулями расширения
библиотеки 9U, снимите верхнюю и нижнюю крышки модуля управления библиотекой 5U. Кроме того,
снимите верхнюю крышку модуля расширения библиотеки 9U, расположенного под модулем управления
библиотекой 5U, и нижнюю крышку модуля расширения библиотеки 9U, расположенного над модулем
управления библиотекой 5U.
c
Если предполагается установить модуль управления библиотекой 5U в нижней части библиотеки, а модуль
