Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

a

На панели оператора или в веб-клиенте выберите Setup (Настройка) > I/O Blades (Блейд-модули

ввода-вывода) > Blade Control (Управление блейд-модулями) и включите сопоставление хостов.

b

На панели оператора или в веб-клиенте выберите Setup (Настройка) > I/O Blades (Блейд-модули

ввода-вывода) > Host Mapping (Сопоставление хостов).

12

Настройте переключение порта хоста при сбое на блейд-модуле ввода-вывода FC (необязательно). В

веб-клиенте выберите Setup (Настройка) > I/O Blades (Блейд-модули ввода-вывода) > Host Port

Failover (Переключение порта хоста при сбое). Чтобы включить переключение порта хоста при сбое,

необходимо настроить целевые порты 1 и 2 на блейд-модуле ввода-вывода как соединения от точки к точке

(Setup (Настройка) > I/O Blades (Блейд-модули ввода-вывода) > Port Configuration (Конфигурация

портов)). Подробнее см. в разделе

Настройка переключения порта хоста FC при сбое

.

13

Сохраните конфигурацию библиотеки (см. раздел

Сохранение конфигурации библиотеки

).

Установка блейд-модуля ввода-вывода FC

В этих инструкциях приводятся указания по установке в библиотеку блейд-модуля ввода-вывода FC. Блейд-модуль

ввода-вывода FC можно устанавливать при включенном питании библиотеки.
Необходимые инструменты: нет

1

Подойдите к модулю расширения библиотеки 9U сзади.

Примечание.

Рекомендуется устанавливать блейд-модуль ввода-вывода FC и блейд-модуль вентиляторов

в модуле расширения библиотеки 9U начиная c нижнего отсека вверх.

2

Снимите крышку соответствующего отсека для блейд-модуля ввода-вывода FC.

3

Нажмите вверх и наружу на защелки на обеих сторонах блейд-модуля ввода-вывода FC, устанавливаемого в

качестве замены, и откройте их.

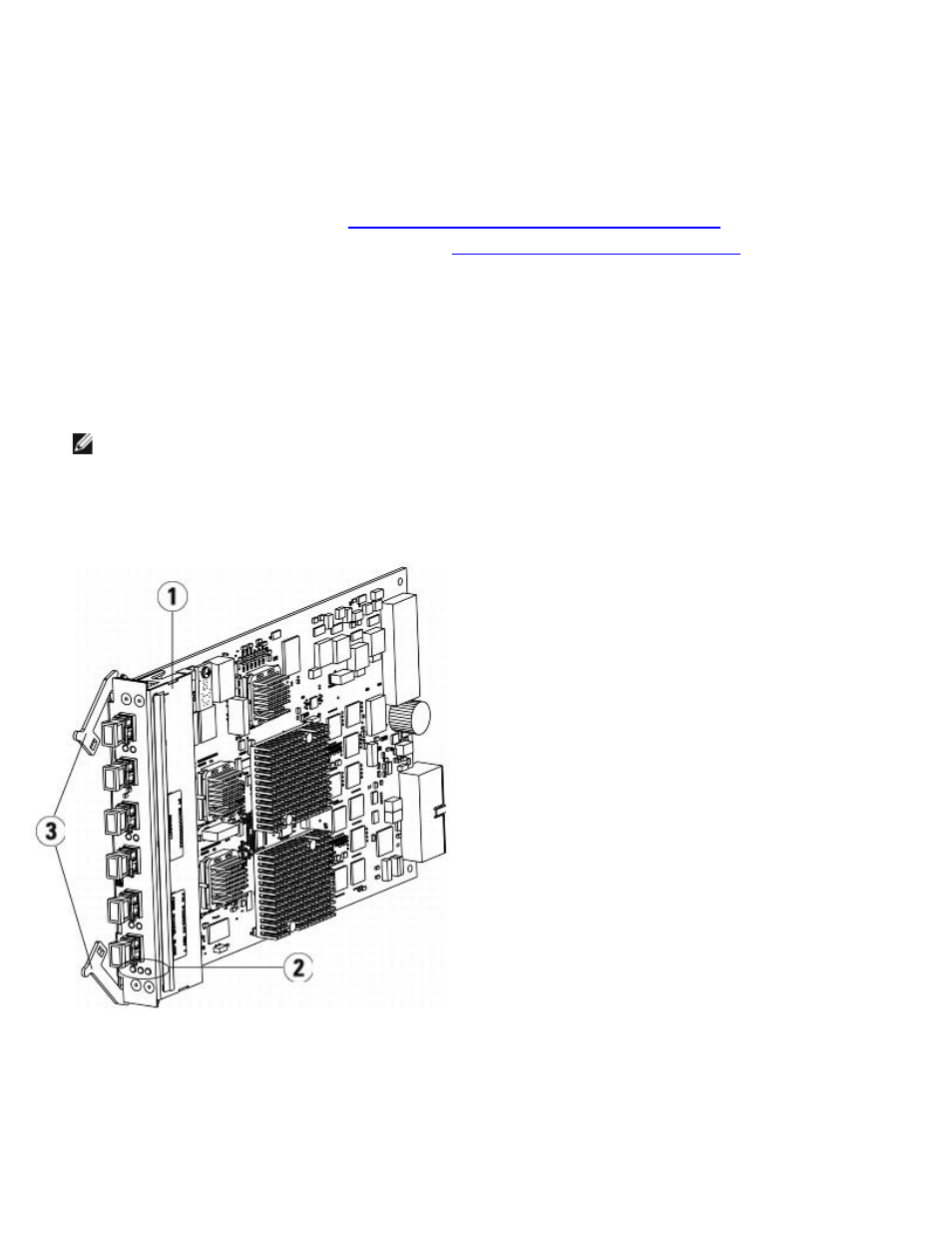

1 Блейд-модуль ввода-вывода FC
2 Индикаторы
3 Защелки в открытом положении

4

Аккуратно совместите блейд-модуль ввода-вывода FC с направляющими пазами в отсеке. Индикаторы состояния

должны находиться на нижней стороне.
