Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

Раскладка кабелей Ethernet

В библиотеке Dell PowerVault ML6000 с блейд-модулями ввода-вывода используются внешние кабели Ethernet на задней

панели для подключения блейд-модуле LCB в модуле управления библиотекой 5U к модулю расширения библиотеки 9U.

Верхний и нижний отсеки блейд-модуля ввода-вывода FC внутри модуля расширения библиотеки 9U имеют

соответствующий порт Ethernet на задней стороне модуля. Подключение кабеля Ethernet между этим портом и одним из

портов концентратора Ethernet на блейд-модуле LCB обеспечивает соединение Ethernet между блейд-модулем

ввода-вывода FC и блейд-модулем LCB.
Блейд-модуль LCB имеет порты для подключения до четырех кабелей Ethernet к встроенному концентратору Ethernet. В

результате библиотека поддерживает до четырех блейд-модулей ввода-вывода FC.

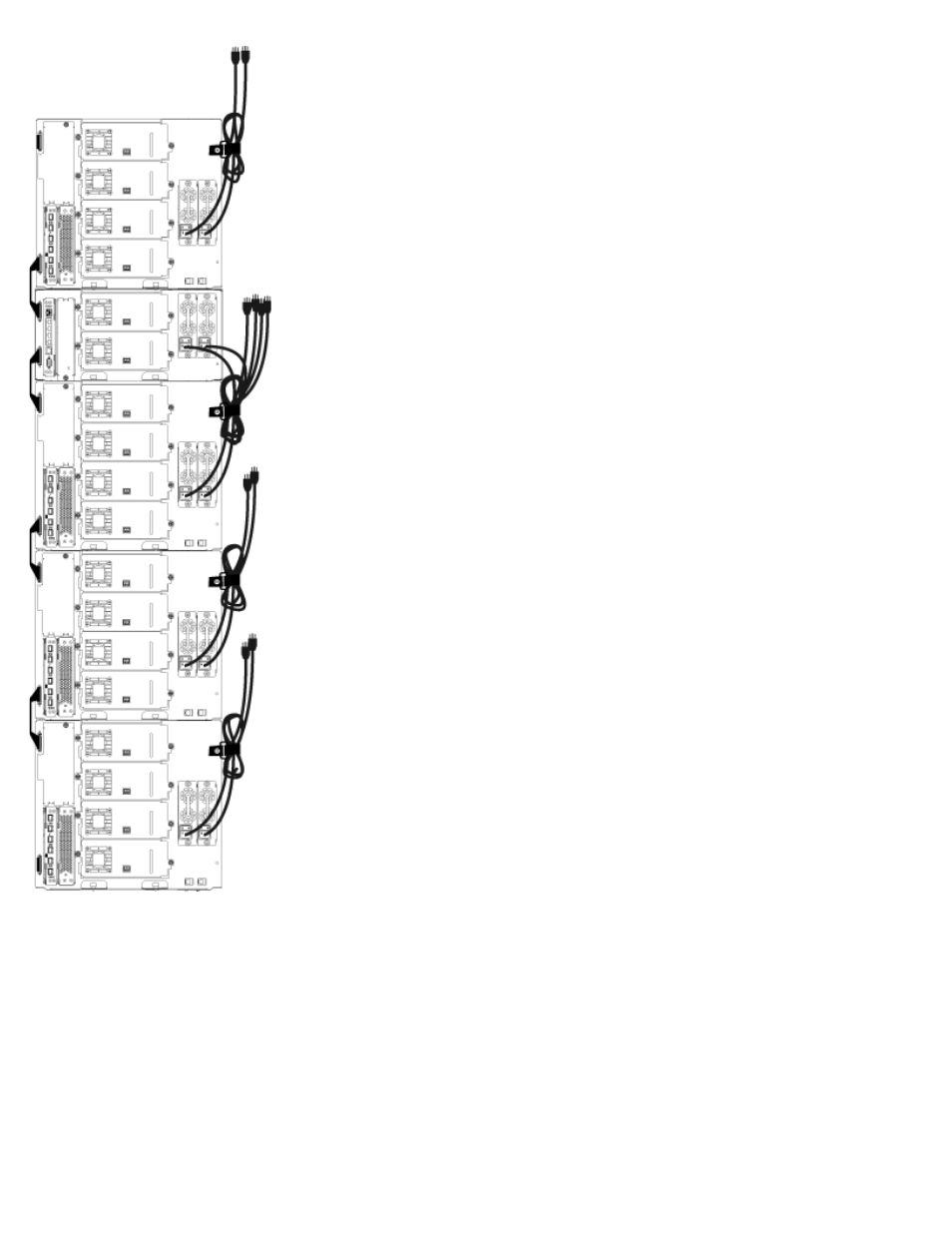

Для раскладки кабелей Ethernet на задней стороне библиотеки установите два кабельных зажима на модуле управления

библиотекой 5U для прокладки кабеля (кабелей) Ethernet к правой стороне библиотеки. Установите текстильные

застежки синего цвета на каждом модуле и закрепите кабели Ethernet застежками.
