Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
стороне блока. Небольшой паз на нижней стороне модуля управления библиотекой 5U обеспечивает его
выравнивание относительно верхнего модуля расширения 9U.
6
С помощью проушин стойки закрепите модуль управления библиотекой 5U поверх модуля расширения 9U.
7
Если модуль управления библиотекой 5U устанавливается над модулем расширения библиотеки 9U, закрепите
оба модуля, затянув по два барашковых винта в основании передней и задней части модуля. Затем опустите
направляющий штырь (расположенный в основании передней части модуля), повернув и прижав его вниз.
8
Установите все модули расширения библиотеки 9U (если они используются) в первоначальные положения над
модулем управления библиотекой 5U. Закрепите модули в стойке с помощью проушин стойки. Затем затяните
все барашковые винты, расположенные в основании передней и задней части модулей.
9
Установите Y-образные рельсы. Затяните барашковые винты и опустите направляющий штырь. При этом
Y-образные рельсы будут выровнены относительно Y-образные рельс модуля, расположенного ниже.
a
Со стороны передней панели библиотеки откройте дверцу станции импорта-экспорта и дверцу доступа
модуля управления библиотекой 5U. Сожмите ручку освобождающего механизма Y-образной рельсы,
поднимите ее из заблокированного положения и сдвиньте вниз до упора.

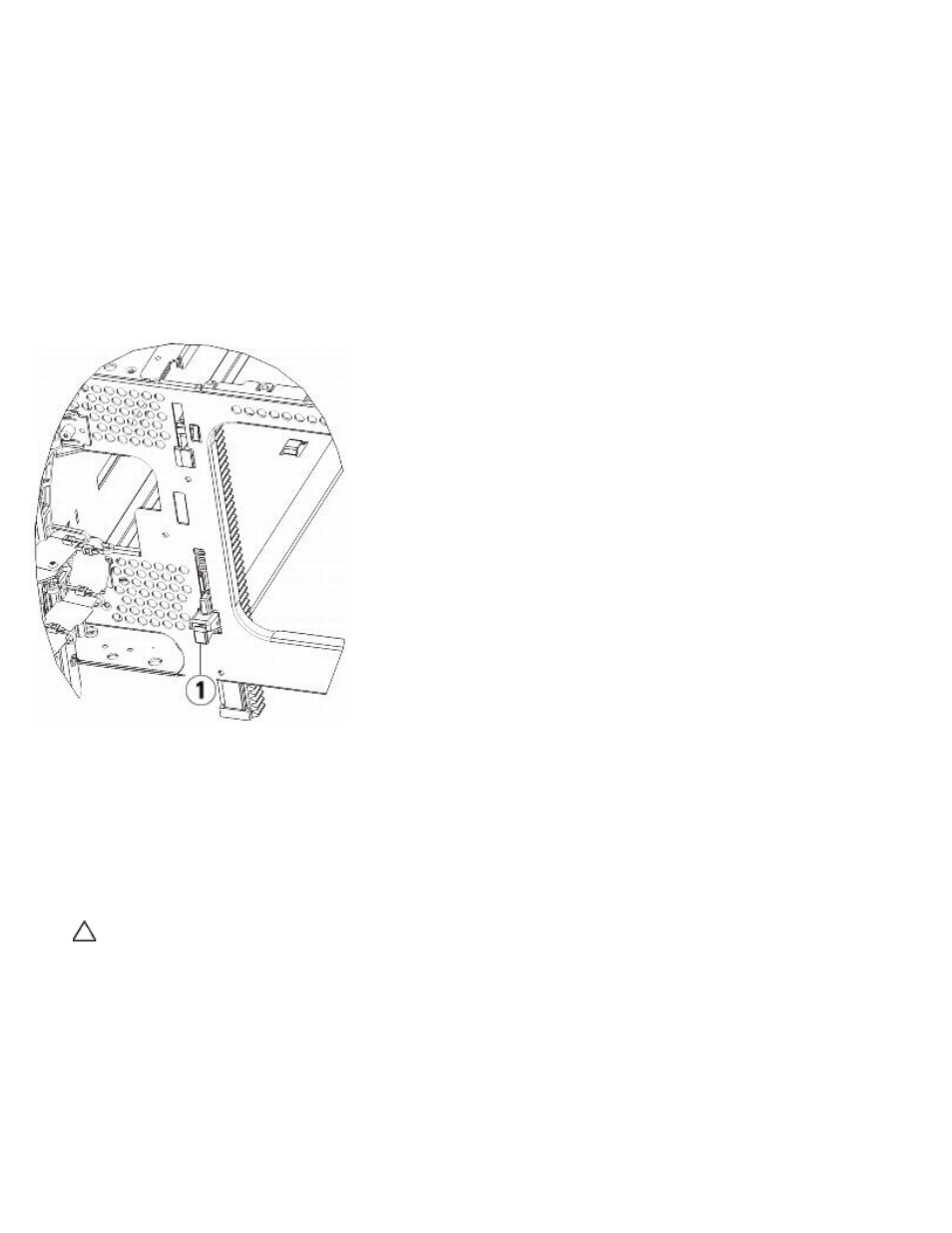

1 Y-образная рельса в разблокированном рабочем положении
b
Сзади библиотеки найдите освобождающий механизм задней Y-образной рельсы, который расположен во
внутренней части правой стороны модуля. Сожмите ручку освобождающего механизма Y-образной рельсы,
поднимите ее из заблокированного положения и сдвиньте вниз до упора.
10
Распаркуйте робототехнический блок.
a
Аккуратно поднимите блок так, чтобы он перестал опираться на парковочную лапку.
Внимание!
Поддерживайте робототехнический блок за широкую металлическую горизонтальную
пластину. Поднятие этого блока за тонкую металлическую штангу приведет к деформации штанги. Не
поднимайте робототехнический блок за черный пластмассовый корпус захвата, это может привести к
поломке робототехнического блока.
b
Свободной рукой поверните парковочную лапку по часовой стрелке, чтобы она зафиксировалась в
незапаркованном положении. В правильном положении парковочная лапка полностью убирается из модуля и
не сможет случайно развернуться и помешать движения робототехнического блока.
c
Аккуратно освободите робототехнический блок. Он опустится к нижнему модулю библиотеки.
