Стековые индикаторы
Стековые индикаторы
, расположенные справа на передней панели, сообщают о положении и состоянии коммутатора в стеке. Стековые индикаторы
изображены на
. В
приведено описание стековых индикаторов.

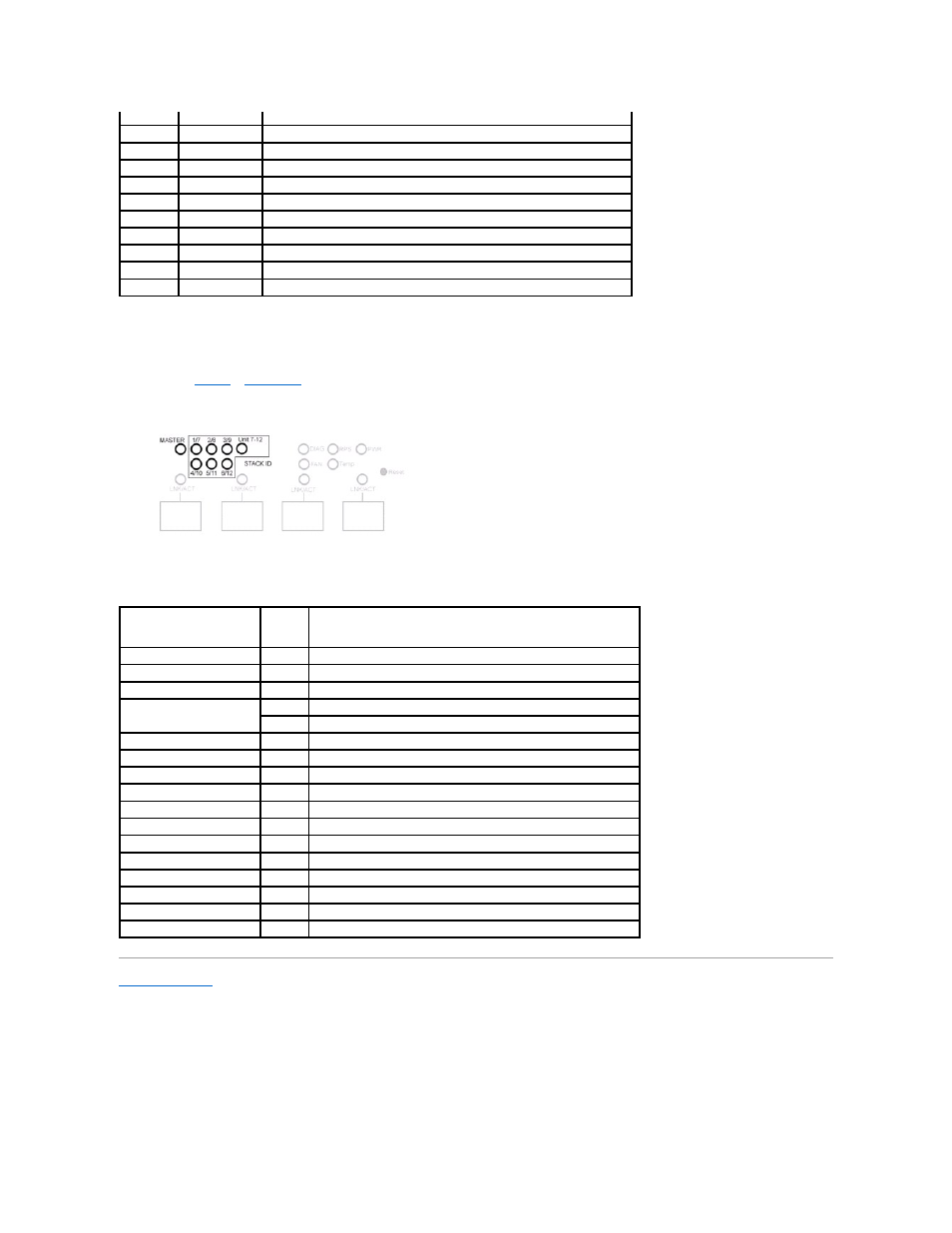

Рисунок
2-8. Стековые индикаторы
Таблица
2-5. Назначение стековых индикаторов
Назад к оглавлению
Зеленый
Диагностический тест завершен успешно
.
Красный
Диагностический тест выявил сбой
.
RPS
Зеленый
Резервный источник питания
(RPS) присутствует и функционирует исправно.
Красный
Резервный источник питания
(RPS) присутствует, но неисправен.
Не горит
Резервный источник питания отсутствует
.
PWR
Зеленый
Источник питания работает нормально
.
Красный
Источник питания неисправен
.
FAN
Зеленый
Вентиляторы функционируют исправно
.
Красный
Обнаружен отказ одного или нескольких вентиляторов
.
Temp
Зеленый
Системная температура ниже порогового ограничения
.
Красный
Системная температура выше порогового ограничения
.
Индикатор
Цвет
Определение
Ни один индикатор не горит
Устройство работает как автономный коммутатор
.
MASTER
Зеленый
Устройство в данный момент является главным коммутатором в стеке.
Не горит
Устройство не является главным коммутатором в стеке.
Unit 7-12
Зеленый
Идентификатор положения в стеке находится в диапазоне 7 – 12.
Не горит
Идентификатор положения в стеке находится в диапазоне 1 – 6.
1/7
Зеленый
Устройство является 1-м или 7-м коммутатором в стеке.
Не горит
Устройство не является 1-м или 7-м коммутатором в стеке.
2/8
Зеленый
Устройство является 2-м или 8-м коммутатором в стеке.
Не горит
Устройство не является 2-м или 8-м коммутатором в стеке.
3/9
Зеленый
Устройство является 3-м или 9-м коммутатором в стеке.
Не горит
Устройство не является 3-м или 9-м коммутатором в стеке.
4/10
Зеленый
Устройство является 4-м или 10-м коммутатором в стеке.
Не горит
Устройство не является 4-м или 10-м коммутатором в стеке.
5/11
Зеленый
Устройство является 5-м или 11-м коммутатором в стеке.
Не горит
Устройство не является 5-м или 11-м коммутатором в стеке.
6/12
Зеленый
Устройство является 6-м или 12-м коммутатором в стеке.
Не горит
Устройство не является 6-м или 12-м коммутатором в стеке.
