Диагностика оптических трансиверов – Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 28
Команды консоли для выполнения тестирования медного кабеля
Информация по командам интерфейса командной строки
, выполняющим данную функцию, представлена в следующей главе документа CLI Reference
Guide (Справочное руководство по режиму командной строки):
l
Команды диагностики
PHY.
Диагностика оптических трансиверов
Используйте страницу
Optical Transceiver Diagnostics (Диагностика оптических трансиверов) для тестирования оптоволоконных кабелей.
Чтобы отобразить страницу
Optical Transceiver Diagnostics (Диагностика оптических трансиверов), нажмите System®
Diagnostics® Optical
Transceiver Diagnostics в панели дерева.

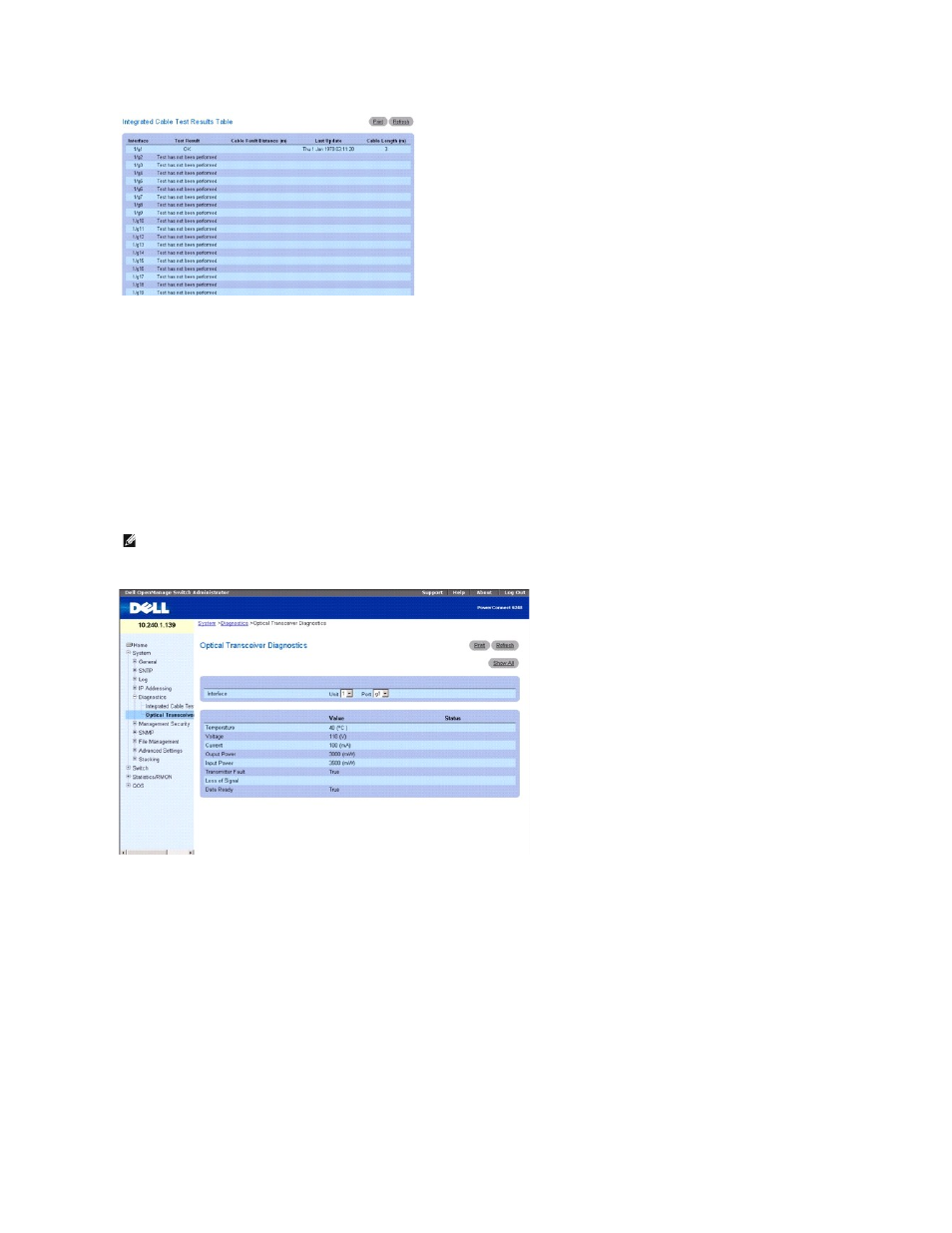

Рис
. 6-30. Диагностика оптических трансиверов
На странице
Optical Transceiver Diagnostics (Диагностика оптических трансиверов) содержатся следующие поля:
Interface (Интерфейс) — IP-адрес порта, на котором тестируется кабель.
Temperature (Температура) — Температура (C), при которой работает кабель.
Voltage (Напряжение) — Напряжение, с которым работает кабель.
Current (Ток) — Ток, от которого работает кабель.
Output Power (Выходная мощность) — Скорость передачи мощности на выходе.
Input Power (Входная мощность) — Скорость передачи мощности на входе.
Transmitter Fault (Сбой передатчика) — Указывает на то, что произошел сбой при передаче данных.
Loss of Signal (Потеря сигнала) - Указывает на потерю сигнала в кабеле.
Data Ready (Данные готовы) - На оптический трансивер подано питание, и данные готовы.
ПРИМЕЧАНИЕ
.
Диагностику оптического трансивера можно проводить только при наличии соединения
.
