Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 237
l
None (Нет): указывает, что во время обработки пакета согласование трафика не выполняется. Это значение используется по умолчанию.
l
Marking (Маркировка): позволяет маркировать одно из следующих полей данного пакета: IP DSCP, IP Precedence (Приоритет IP) или Class of
Service (Класс обслуживания). Для получения дополнительной информации о полях, которые отображаются при выборе значения Marking
(Маркировка), см. раздел "
Согласование трафика с маркировкой пакетов
".
l
Ограничение
: Позволяет настраивать параметры ограничения трафика, а также устанавливать, какие операции выполняются с пакетами,
которые соответствуют или не соответствуют политике
. Для получения дополнительной информации о полях, отображаемых при выборе
значения
Policing (Ограничение), см. раздел "
Согласование трафика с ограничением
Flow Based Mirroring (Зеpкальное отобpажение на основе потока) — показывает, будет ли зеpкальное отобpажение на основе потока применяться к
этому экземпляру политика
-класс.
Определение экземпляра политики
-класса
1.
Откройте страницу
Policy Class Definition (Определение экземпляра политики-класса).
2.
Выберите политику и классы
, которые должны быть связаны с ней.
3.
Укажите атрибуты
, которые должны применяться к данному экземпляру политика-класс, используя оставшиеся поля страницы.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Экземпляр политика
-класс определен, и устройство обновлено.
Согласование трафика с маркировкой пакетов
Если для параметра
Traffic Condition (Согласование трафика) выбрано значение Marking (Маркировка пакетов), отображается страница Packet
Marking (Маркировка пакетов), представленная ниже.

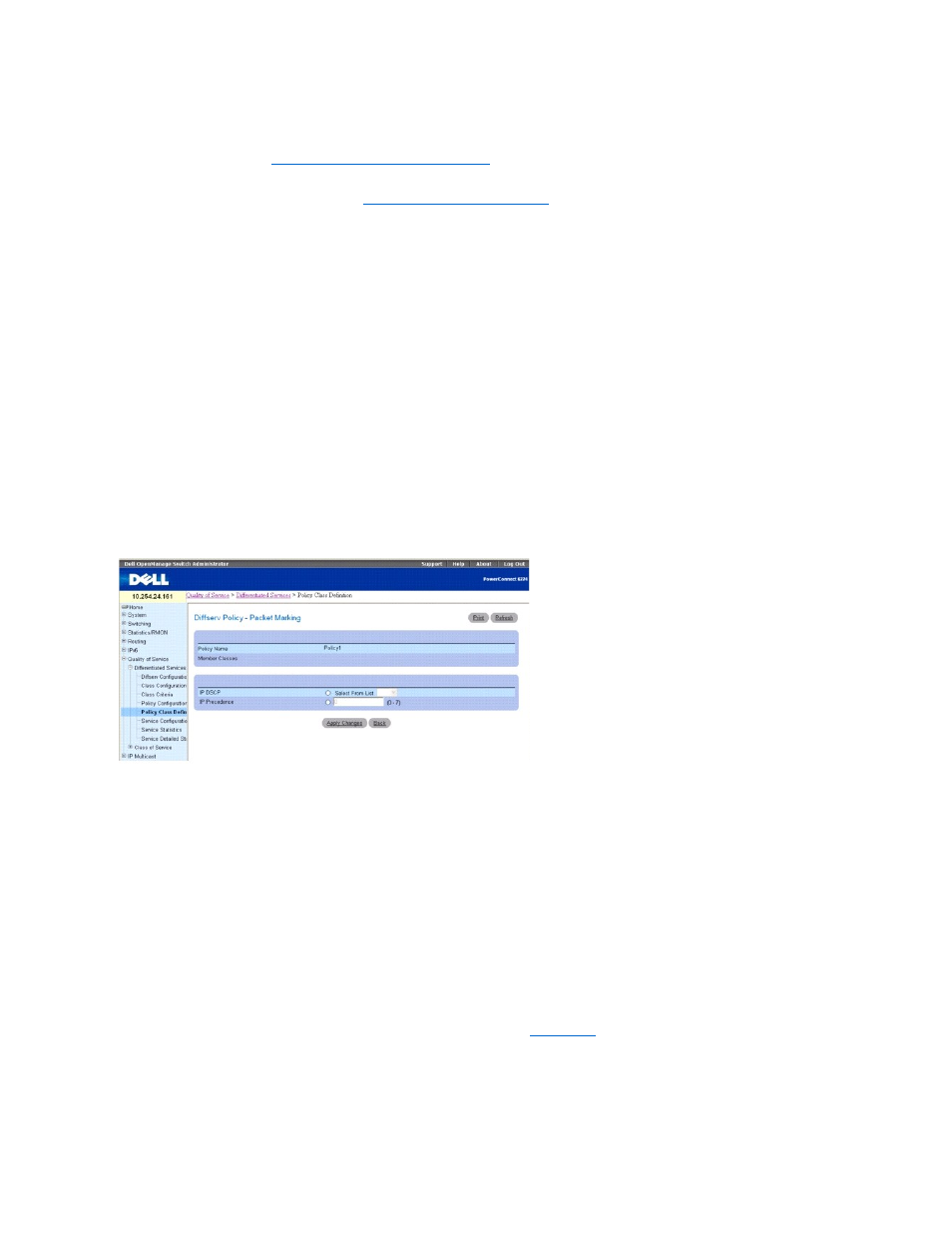

Рисунок
11-10. Policy Class Definition - Packet Marking (Определение класса политики - маркировка пакетов)
На странице
Policy Class Definition - Packet Marking (Определение класса политики - маркировка пакетов) имеются следующие поля:
Policy Name (Имя политики) — отображает политику, связанную с классом, являющимся ее членом.
Member Classes (Классы-члены) — показывает классы, связанные с данным именем политики.
В пакете можно отметить следующие поля
:
IP DSCP — выбирает IP DSCP для маркировки. Это значение можно выбрать из раскрывающего меню или ввести непосредственно в поле для
пользовательского значения
.
IP Precedence (Приоритет IP) — выбирает указанный номер очереди приоритета IP для маркировки.
Настройка маркировки пакетов для экземпляра политика
-класс
1.
Выберите на странице
Policy Class Definition (Определение класса политики) значение Marking (Маркировка) из раскрывающегося списка
Traffic Conditioning (Согласование трафика).
Откроется страница
Packet Marking (Маркировка пакетов), которая показана на
.
2.
Выберите
IP DSCP, IP Precedence (Приоритет IP) или Class of Service (Класс обслуживания) для маркировки пакетов в соответствии с данным
экземпляром политика
-класс.
3.
Выберите или введите значение для данного поля
.
