Конфигурация политики – Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 234
критериев
. Нажмите также кнопку Add (Добавить) или Remove (Удалить), а затем выберите из соответствующего раскрывающегося меню:
Add (Добавить) — позволяет построить текущий класс, используя критерии из класса, выбранного в этом раскрывающемся меню.
Remove (Удалить) — удаляет ссылку на текущий класс, выбранный в этом раскрывающемся меню.
Критерии типа обслуживания
Нажмите одно из трех указанных ниже полей
, чтобы использовать его при сравнении пакетов с критериями классов.
Match IP DSCP (Сравнить IP DSCP) — если выбрано это поле, выполняется сравнение DSCP пакетов с критериями классов. Можно выбрать тип DSCP из
раскрывающегося меню или ввести значение
DSCP для сравнения.
Match IP Precedence (Сравнить приоритет IP) — при выборе этого параметра и вводе значения выполняется сравнение значений приоритетов IP
пакетов с критериями классов
.
Match IP TOS Bits (Сравнить биты типа обслуживания IP — если выбран этот параметр и введено значение, выполняется сравнение битов типа
обслуживания пакета
, указанных в заголовке IP, с критериями класса.
Match Every (Сравнить каждый) — при установке флажка параметра Match Every (Сравнить каждый) выполняется сравнение пакета со всеми
критериями
.
Определение критериев класса
1.
Откройте страницу
Class Configuration (Конфигурация класса).
2.
Из раскрывающегося меню выберите имя класса
, для которого необходимо ввести атрибуты сравнения.
3.
Выберите
, какие атрибуты должны сравниваться для этого класса, и укажите их критерии.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Критерии добавлены в этот класс
, а устройство обновлено.
Настройка критериев класса с помощью командной строки
Более подробную информацию о командах командной строки
, используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Конфигурация политики
Используйте страницу
Policy Configuration (Конфигурация политики), чтобы сопоставить набору классов одно или несколько утверждений политики.
Чтобы отобразить этустраницу
, нажмите Quality of Service® Differentiated Services® Policy Configuration в древовидном просмотре.

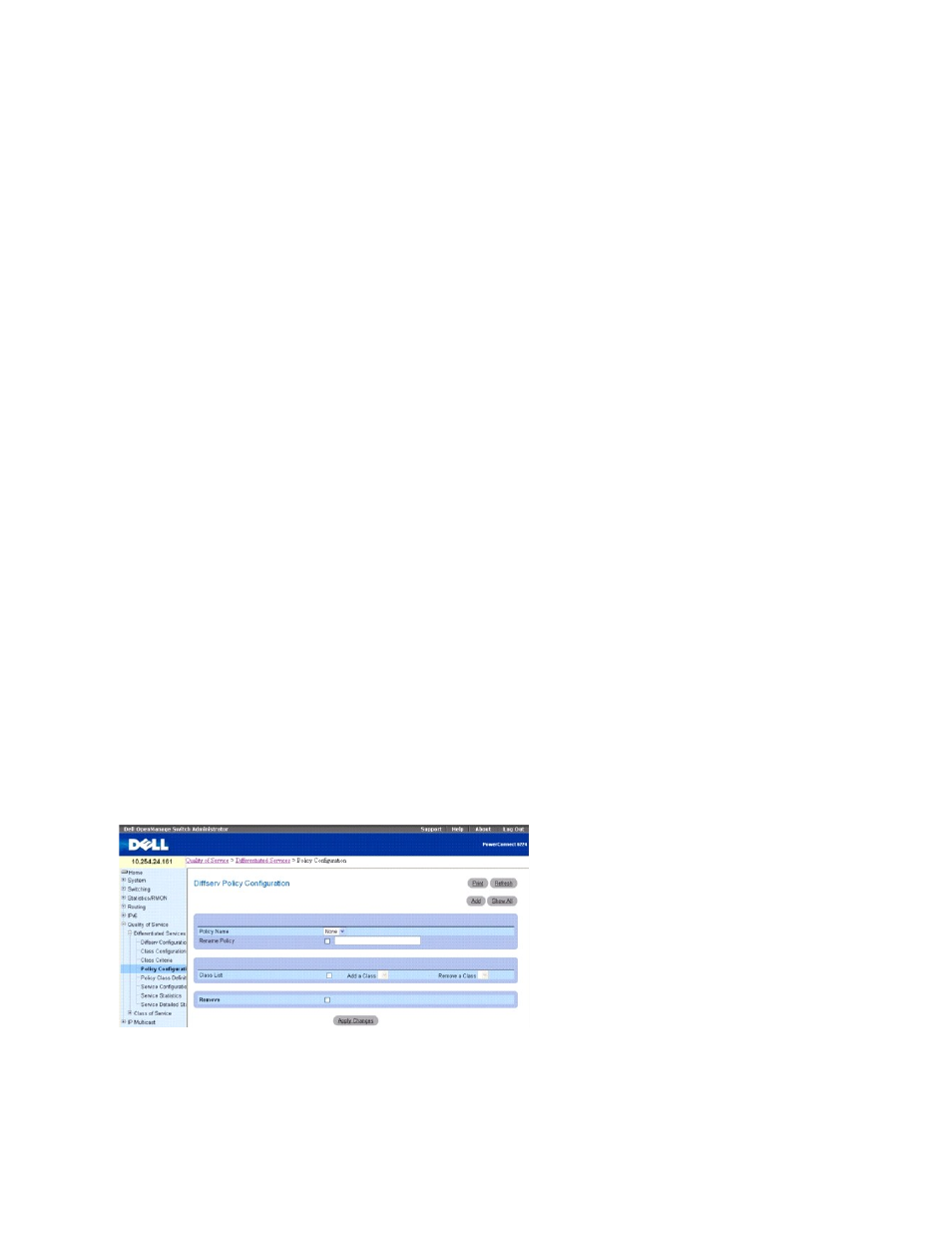

Рисунок
11-6. Конфигурация политики
На странице
Policy Configuration (Конфигурация процедуры) имеются следующие поля:
Policy Name (Имя политики) — выбор имени политики, которая должна быть связана с классом (классами).
Rename Policy (Переименовать политику) — переименование политики после установки флажка, ввода нового имени и нажатия кнопки Apply Changes
(Применить изменения).
