Страница 179
На странице

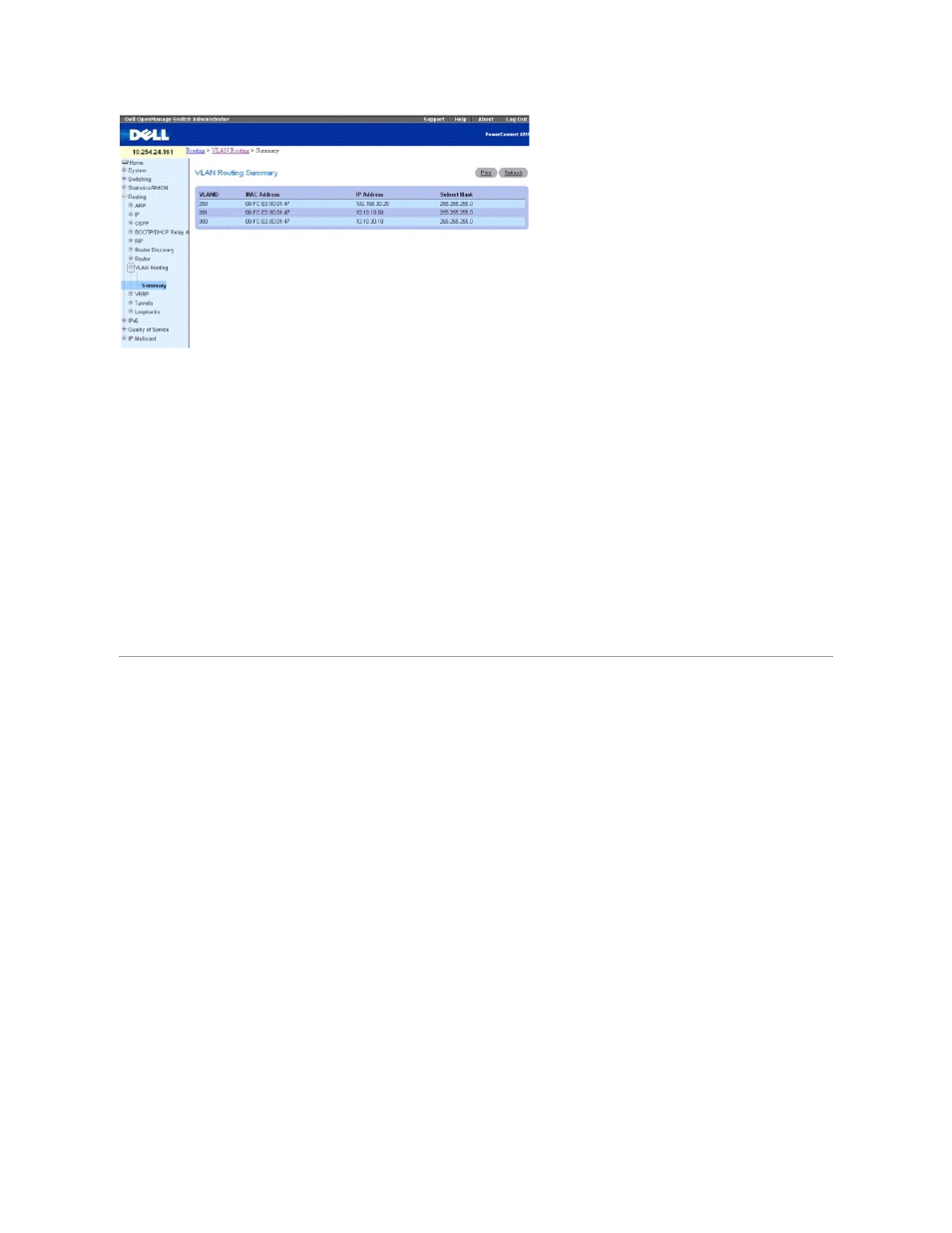

VLAN Routing Summary (Сводные данные маршрутизации виртуальной локальной сети) есть следующие поля:
VLAN ID (Идентификатор виртуальной локальной сети) — Идентификатор виртуальной локальной сети, чьи данные отображаются в текущей строке
таблицы
.
MAC Address (MAC-адрес) — MAC-адрес, назначенный VLAN Routing Interface (интерфейсу маршрутизации виртуальной локальной сети).
IP Address (IP-адрес) — настроенный IP-адрес VLAN Routing Interface (интерфейса маршрутизации виртуальной локальной сети). Следует отметить,
что если виртуальная локальная сеть создана
, а IP-адрес не настроен, страница по умолчанию показывает IP-адрес 0.0.0.0. Чтобы настроить IP-адрес,
следует перейти на страницу
IP® Interface Configuration.
Subnet Mask (Маска подсети) - настроенная маска подсети VLAN Routing Interface (интерфейса маршрутизации виртуальной локальной сети). Она
имеет значение
0.0.0.0, если VLAN Routing Interface конфигурирован первым, и должна быть введена на странице IP Interface Configuration.
Вывод сводных данных маршрутизации виртуальной локальной сети с помощью командной строки
Информацию о командах командной строки
, которые выполняют эту функцию, см. в следующих главах документа CLI Reference Guide (Справочное
руководство по интерфейсу командной строки
):
l
IP Addressing Commands (Команды IP-адресации)
l
Virtual LAN Routing Commands (Команды маршрутизации виртуальной локальной сети)
VRRP
Протокол
Virtual Router Redundancy Protocol (протокол виртуального резервирования маршрутизаторов) предназначен для управления сбоями
маршрутизатора по умолчанию с помощью предоставления ему схемы динамического выбора запасного маршрутизатора
. Его основное
предназначение
- минимизировать периоды "черных дыр" из-за сбоев шлюзового маршрутизатора по умолчанию, во время которых весь поступающих
на него трафик теряется
, пока сбой не обнаруживается. Хотя популярна статическая конфигурация маршрутизатора по умолчанию, такой подход
приводит к возникновению отдельной точки сбоя
, когда сбоит маршрутизатор по умолчанию. VRRP защищает концепцию "виртуального
маршрутизатора
", связанного с одним или более IP-адресами, которые обслуживаются как шлюзы по умолчанию. В случае сбоя VRRP Router
(маршрутизатора VRRP), контролирующего эти IP-адреса (формально известного как Master (главный)), группу IP-адресов и роль пересылки по
умолчанию берет на себя
Backup VRRP Router (запасной маршрутизатор VRRP).
Страница меню
VRRP содержит ссылки на веб-страницы, на которых конфигурируются и отображаются параметры и данные. Чтобы открыть
страницу
, нажмите на панели дерева Routing® VRRP . Из этой страницы меню доступны следующие веб-страницы:
l
VRRP Configuration (Конфигурация VRRP)
l
Virtual Router Configuration (Конфигурация виртуального маршрутизатора)
l
Virtual Router Status (Статус виртуального маршрутизатора)
l
Virtual Router Statistics (Статистика виртуального маршрутизатора)
VRRP Configuration (Конфигурация VRRP)
Используйте страницу
VRRP Configuration для включения или выключения административного статуса виртуального маршрутизатора.
Чтобы открыть страницу
, нажмите на панели дерева Routing® VRRP® Configuration.
Рис
. 9-38. VRRP Configuration (Конфигурация VRRP)
