Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 235
Class List (Список классов)— выбор класса для добавления или удаления класса из политики. Щелкните Add (Добавить) или Remove (Удалить) и
выберите политику из соответствующего раскрывающегося меню
.
Add (Добавить) — связывает класс, выбранный в раскрывающемся меню, с политикой.
Remove (Удалить) — удаляет выбранный класс из политики.
Remove (Удалить) — удаляет выбранное имя политики из устройства.
Связывание класса с политикой
1.
Откройте страницу
Policy Configuration (Конфигурация политики).
2.
Выберите
Policy Name (Имя политики), чтобы связать ее с классом.
3.
В
Class List (Списке классов) щелкните Add (Добавить), чтобы связать класс с политикой, или щелкните Remove (Удалить), чтобы удалить класс
из политики
.
4.
Класс
, для которого выполняются изменения, выбирается из раскрывающегося меню Add (Добавить) или Remove (Удалить).
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Изменения политики будут сохранены
, а устройство обновлено.
Переименование политики
1.
Откройте страницу
Policy Configuration (Конфигурация политики).
2.
Выберите
Policy Name (Имя политики) для переименования.
3.
Установите флажок
Rename Policy (Переименовать политику) и введите новое имя в соседнее поле, чтобы переименовать политику.
Измененное имя политики будет сохранено
, а устройство обновлено.
Добавление имени новой политики
1.
Откройте страницу
Policy Configuration (Конфигурация политики).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Diffserv Policy (Добавить политику Diffserv).

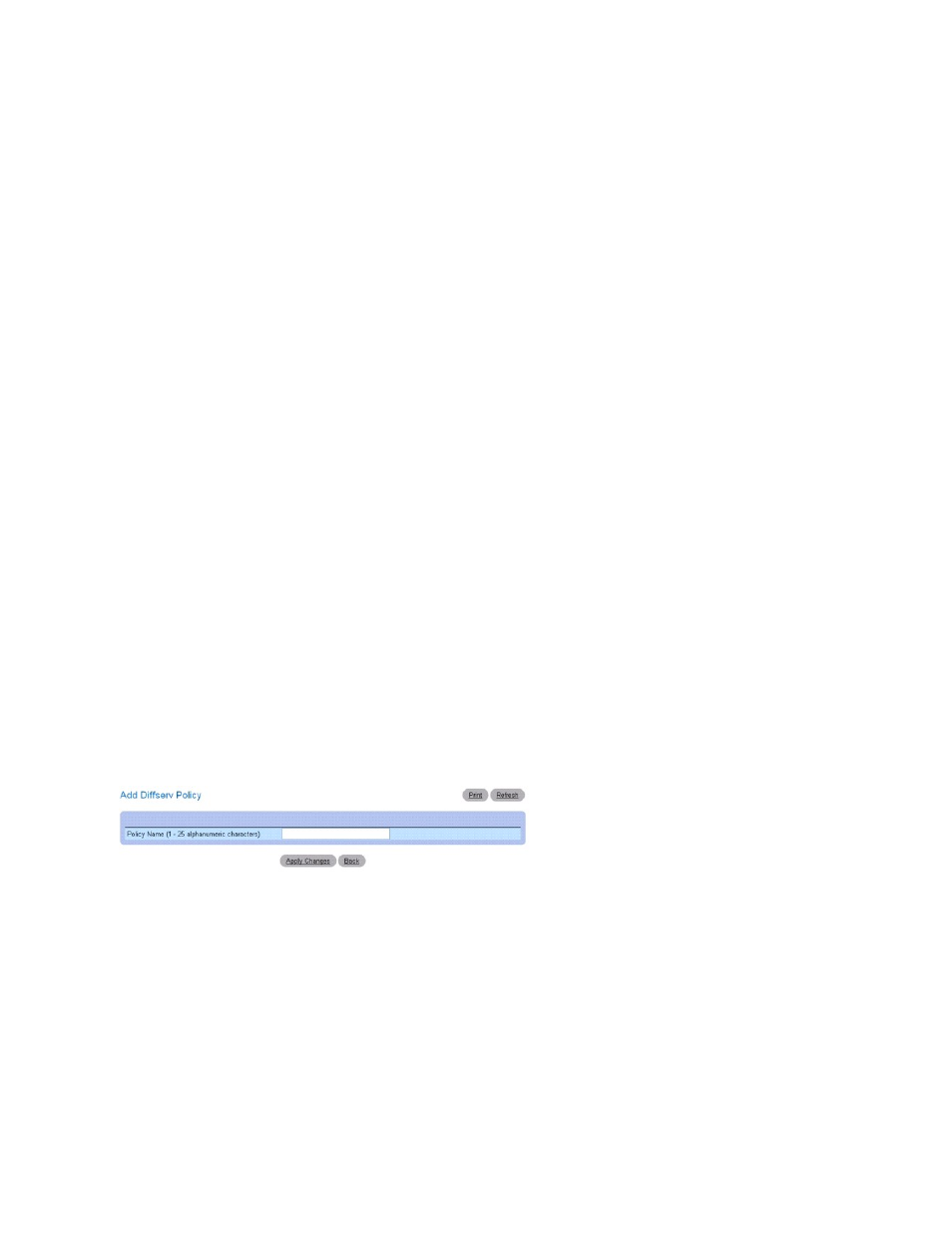

Рисунок
11-7. Add Diffserv Policy (Добавить политику Diffserv)
3.
Введите новое имя политики
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новая политика будет сохранена
, а устройство обновлено.
Просмотр сводки политик
1.
Откройте страницу
Policy Configuration (Конфигурация политики).
2.
Нажмите кнопку
Show All (Показать все).
Страница
Diffserv Policy Summary (Сводка политик Diffserv) отображаются имена и типы всех политик, а также классы, которые являются их
членами
.
