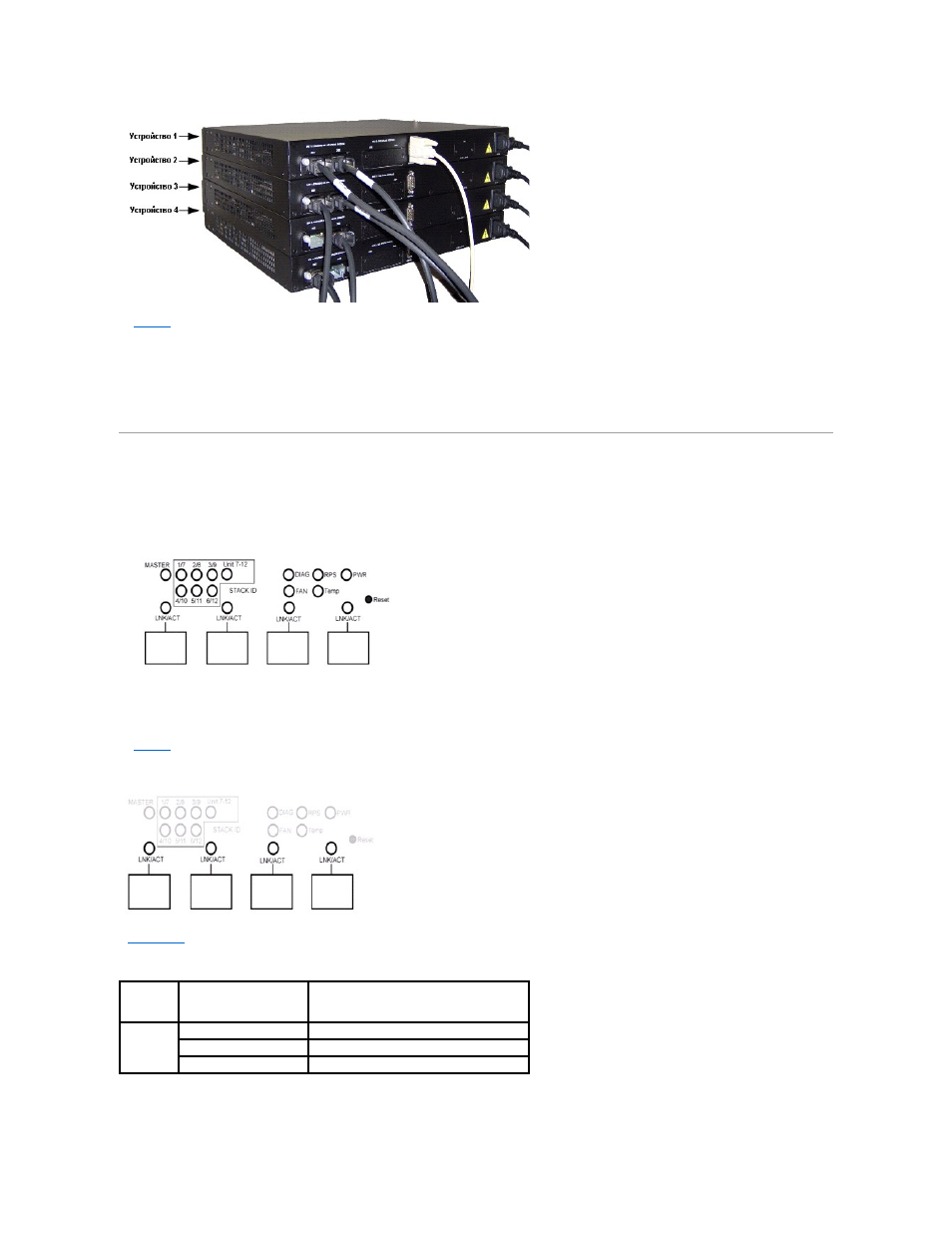

между коммутаторами в стеке выполнены следующие физические соединения:
l
Устройство
1 и устройство 2 связаны через порты XG1 на каждом коммутаторе.
l
Устройство
2 и устройство 3 связаны через порты XG2 на каждом коммутаторе.
l
Устройство
1 и устройство 4 связаны через порт XG2 на устройстве 1 и порт XG1 на устройстве 4.
Полученная кольцевая топология позволяет всему стеку функционировать в виде одного коммутатора с дополнительной отказоустойчивостью
.
Описание индикаторов
На передней панели расположены светодиодные
индикаторы, отображающие состояние соединений, источников питания, вентиляторов, а также
диагностические сведения о системе и стеке
.
Рисунок
2-4. Индикаторы на передней панели
Индикаторы порта
SPF
показаны индикаторы, расположенные над каждым портом SFP.
Рисунок
2-5. Индикаторы портов SFP
В
приведено описание индикаторов портов SFP.
Таблица
2-1. Назначение индикаторов портов SFP
Индикатор
Цвет
Определение
LNK/ACT
Зеленый
, горит постоянно Порт подключен.
Зеленый
, мигает
Порт передает или получает данные по сети
.
Не горит
Порт в данный момент не подключен
.
