Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 155
На странице

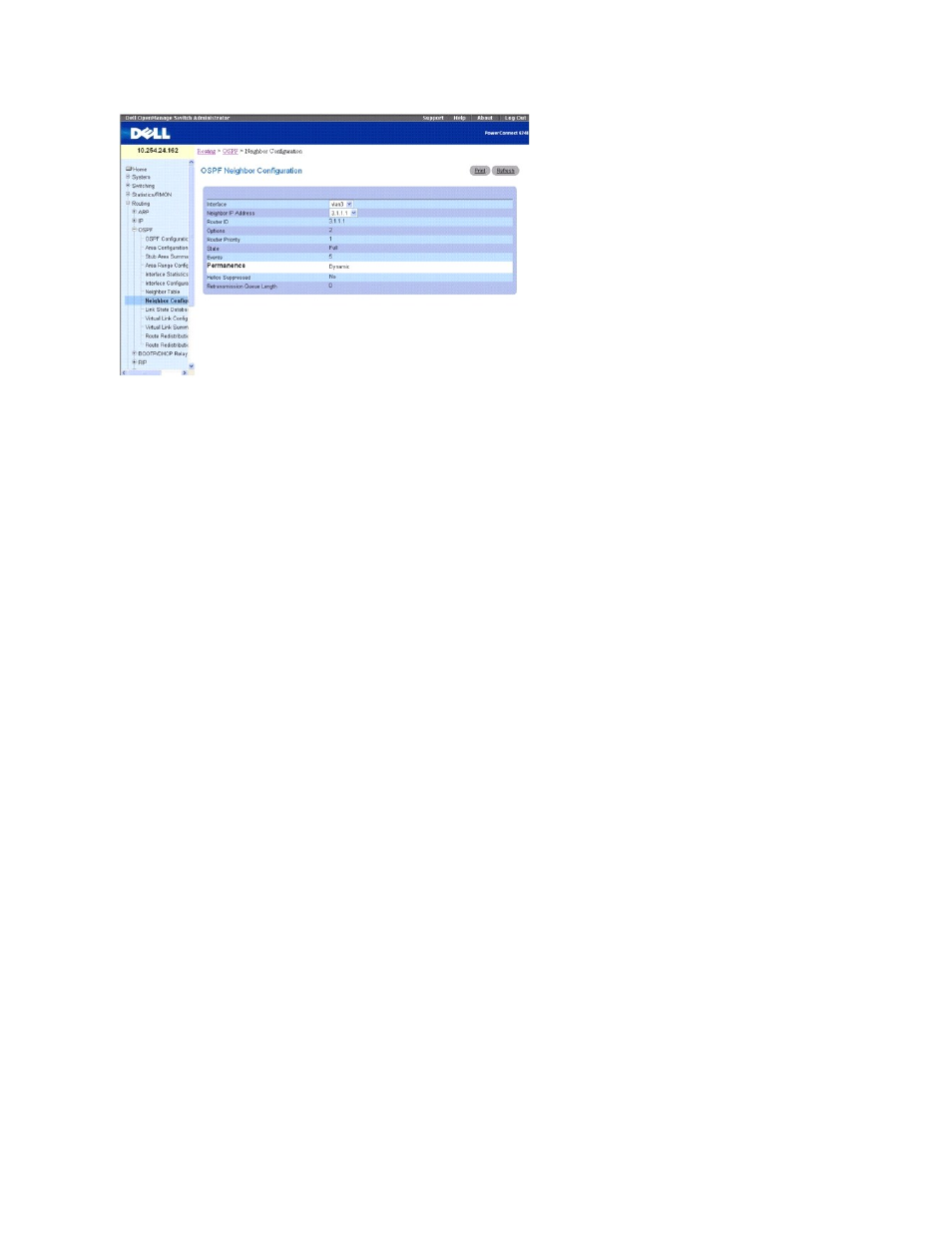

OSPF Neighbor Configuration (Соседская конфигурация OSPF) есть следующие поля:
VLAN - в раскрывающемся меню выберите интерфейс виртуальной локальной сети, для которого включается маршрутизация.
Neighbor IP Address (Соседский IP-адрес) — выберите IP-адрес соседа, для которого должны быть показаны данные.
Router ID (Идентификатор маршрутизатора) — 32-разрядное целое в точечном десятичном формате, идентифицирующее соседский интерфейс.
Options (Опции) — Возможности OSPF, поддерживаемые соседом. Поле опций OSPF присутствует в Hello-пакетах OSPF, пакетах описания базы данных
и во всех объявления состояний связей
. Поле Options включает (или отключает) поддержку маршрутизаторами OSPF опциональных возможностей и
соединение на уровне их возможностей с другими маршрутизаторами
OSPF. С помощью этого механизма маршрутизаторы с отличающимися
возможностями могут быть смешаны в пределах одного домена маршрутизации
OSPF. Значение Options - битовое, оно обозначает возможности
соседа
.
Router Priority (Приоритет маршрутизатора) — отображает приоритет OSPF для указанного соседа. Приоритет соседа - это приоритетное целое от 0
до
255. Значение 0 показывает, что маршрутизатор не допускается как выделенный в этой сети.
State (Состояние) — состояние соседа может быть следующим:
l
Down (Отключено) — это первоначальное состояние соседской связи. Показывает, что не существует последней информации, полученной от
соседа
. В сетях NBMA Hello-пакеты все же могут посылаться к отключенным соседям, хотя и со сниженной частотой.
l
Attempt (Пытаться) — это состояние действительно только для соседей, подключенный к сетям NBMA. Показывает, что не существует последней
информации
, полученной от соседа, но для контакта с соседом следует сделать более согласованную попытку. Это делается отправлением
соседских
Hello-пакетов через интервалы, указанные в Hello Interval.
l
Init — это состояние показывает, что недавно был увиден Hello-пакет от соседа. Однако двухсторонняя связь с соседом еще не установлена
(например, сам маршрутизатор не появился в Hello-пакете соседа). Все соседи в этом или высшем состоянии показываются в списке Hello-пакетов,
отосланных из связанного интерфейса
.
l
2-Way — В этом состоянии связь между двумя маршрутизаторами двухсторонняя. Это гарантируется операцией Hello-протокола. Это наиболее
расширенное состояние
, в нем едва не начинается установление смежностей. (Запасной) выделенный маршрутизатор выбирается из набора
соседей в состоянии
2-Way или высшем.
l
Exchange Start (Старт обмена) — это первый шаг в создании смежности между двумя соседствующими маршрутизаторами. Цель этого шага -
решить
, какой маршрутизатор является главным, и каков номер первоначальной последовательности описаний баз данных (Database Description,
DD). Соседские связи в этом или высшем состоянии называются смежностями.
l
Exchange (Обмен) — в этом состоянии маршрутизатор описывает все свои базы данных состояний связей, оправляя пакеты DD соседу. В этом
состоянии пакеты запроса состояния связей также могут быть посланы
, спрашивая о более поздних LSA соседа. Все смежности в состоянии
Exchange или высшем используются в процедуре заполнения. Эти смежности полностью способны передавать и получать все типы пакетов
протоколов маршрутизации
OSPF.
l
Loading (Загрузка) — в этом состоянии пакеты запроса состояния связей посылаются соседу с вопросом о более свежих LSA, которые были
открыты
(но еще не получены) в состоянии Exchange.
l
Full (Полный) — в этом состоянии соседствующие маршрутизаторы полностью смежны. Эти смежности появляются в router-LSAs и network-LSAs.
Events (События) — число раз, которые это соседское отношение меняло свое состояние или появлялась ошибка.
Permanence (Постоянство) – эта переменная показывает статус записи. Dynamic (динамический) и permanent (постоянный) указывают на то, как сосед
становится известен
.
Hellos Suppressed (Подавленные Hello) — указывает, какие Hello к соседу подавляются.
Retransmission Queue Length (Длина очереди повторной передачи) — текущая длина очереди повторной передачи.
Отображение соседской конфигурации
OSPF
1.
Откройте страницу
OSPF Neighbor Configuration (Соседская конфигурация OSPF).
2.
Выберите интерфейс и
IP-адрес для отображения.
