Configured routes (конфигурированные маршруты) – Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 176

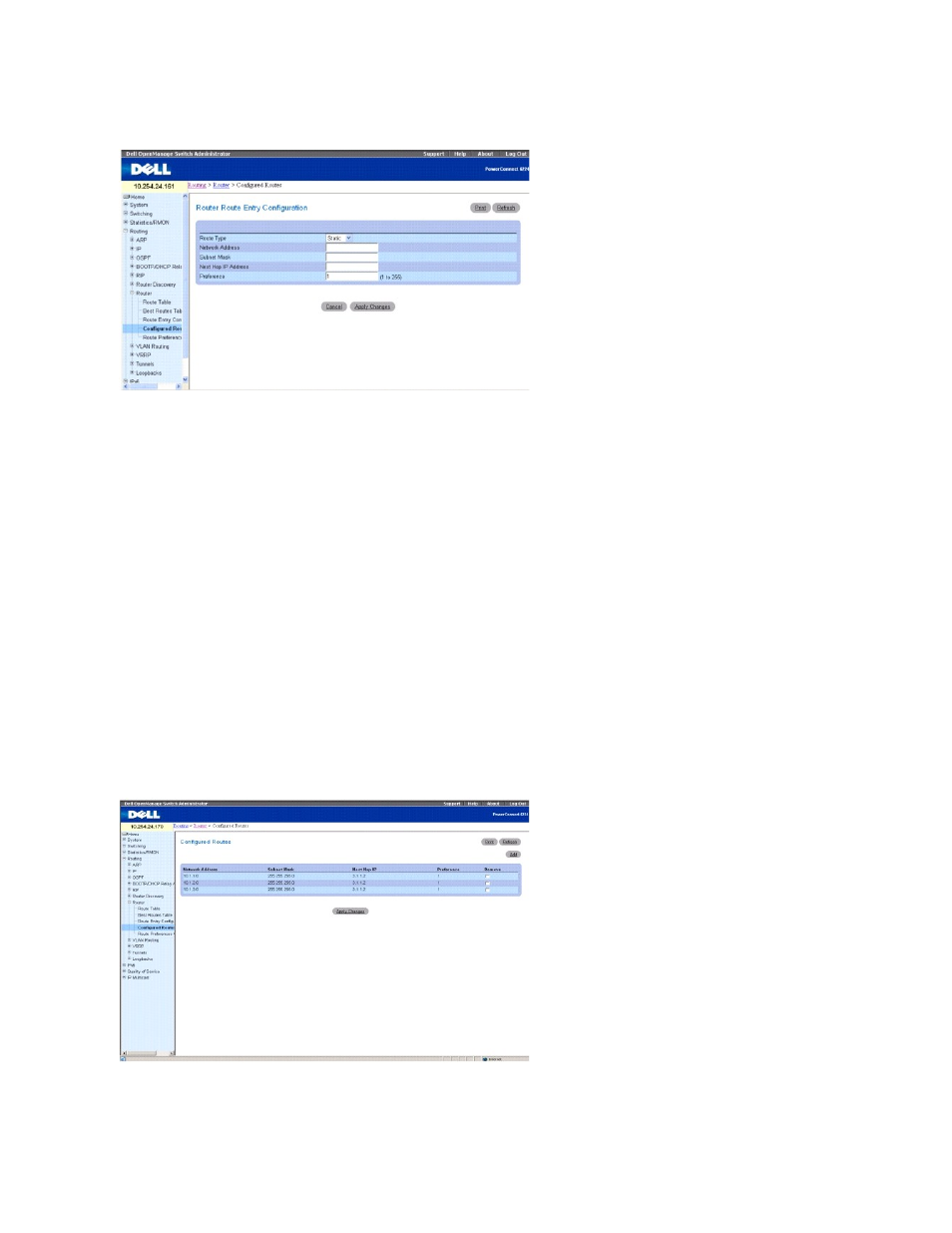

Рис
. 9-34. Route Entry Configuration - Add Static Route Type (Конфигурация записи маршрута - добавить тип статического маршрута)
3.
После указания
Route Type используйте поле с раскрывающимся меню для добавления маршрута Default (По умолчанию) или Static
(Статического).
Default (По умолчанию) — введите default gateway address (адрес шлюза по умолчанию) в поле Next Hop IP Address (IP-адрес следующего
шага
).
Static (Статический) — введите значения для Network Address, Subnet Mask, Next Hop IP Address и Preference.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новый маршрут добавлен
, вы перенаправляетесь на страницу Configured Routes (Конфигурированные маршруты).
Добавление
Router Route с помощью команд консоли
Информацию о командах
, которые выполняют эту функцию, см. в следующих главах CLI Reference Guide (Справочного руководства по интерфейсу
командной строки
):
l
IP Routing Commands (Команды маршрутизации IP)
Configured Routes (Конфигурированные маршруты)
Используйте страницу
Configured Routes для показа маршрутов, которые уже настроены.
Чтобы открыть страницу
, нажмите на панели дерева Routing® Router® Configured Routes.
Рис
. 9-35. Configured Routes (Конфигурированные маршруты)
На странице
Configured Routes (Конфигурированные маршруты) есть следующие поля:
Network Address (Адрес сети) — IP-префикс маршрута для приемника.
