Пример процесса конфигурации
В этом разделе приводятся основные шаги
, необходимые для установки соединения коммутатором для удаленного управления сетью. Данный раздел
не содержит полное описание всех возможных конфигураций коммутатора или соответствующих команд
.
Этот раздел описывает организацию доступа к коммутатору с использованием конфигурации и установок по умолчанию
. Если выбранная
конфигурация вызывает проблемы
, файл конфигурации загрузки – определяющий конфигурацию коммутатора при его включении – необходимо
удалить и перезагрузить коммутатор
. См. раздел "
Параметры устройства по умолчанию
".
Условия настройки коммутатора
Для целей данного примера необходимы следующие компоненты
:
l
Коммутатор
PowerConnect серии 6200
l
Рабочая станция со следующими установленными компонентами
:
¡
Плата сетевого адаптера
¡
Приложение
ASCII-терминала (например, Microsoft® Windows® HyperTerminal или Procomm Plus® Terminal)
¡
Приложение обозревателя
l
Кабель нуль
-модемного соединения F2F
l
Прямые кабели или перекрестная витая пара
(категория 5)
Начальное подключение
1.
Подключите коммутатор к рабочей станции через порт
RS-232.
2.
Установите терминал
ASCII с указанными ниже параметрами и выберите соответствующий COM-порт.
На приведенном примере экрана используется
HyperTerminal.

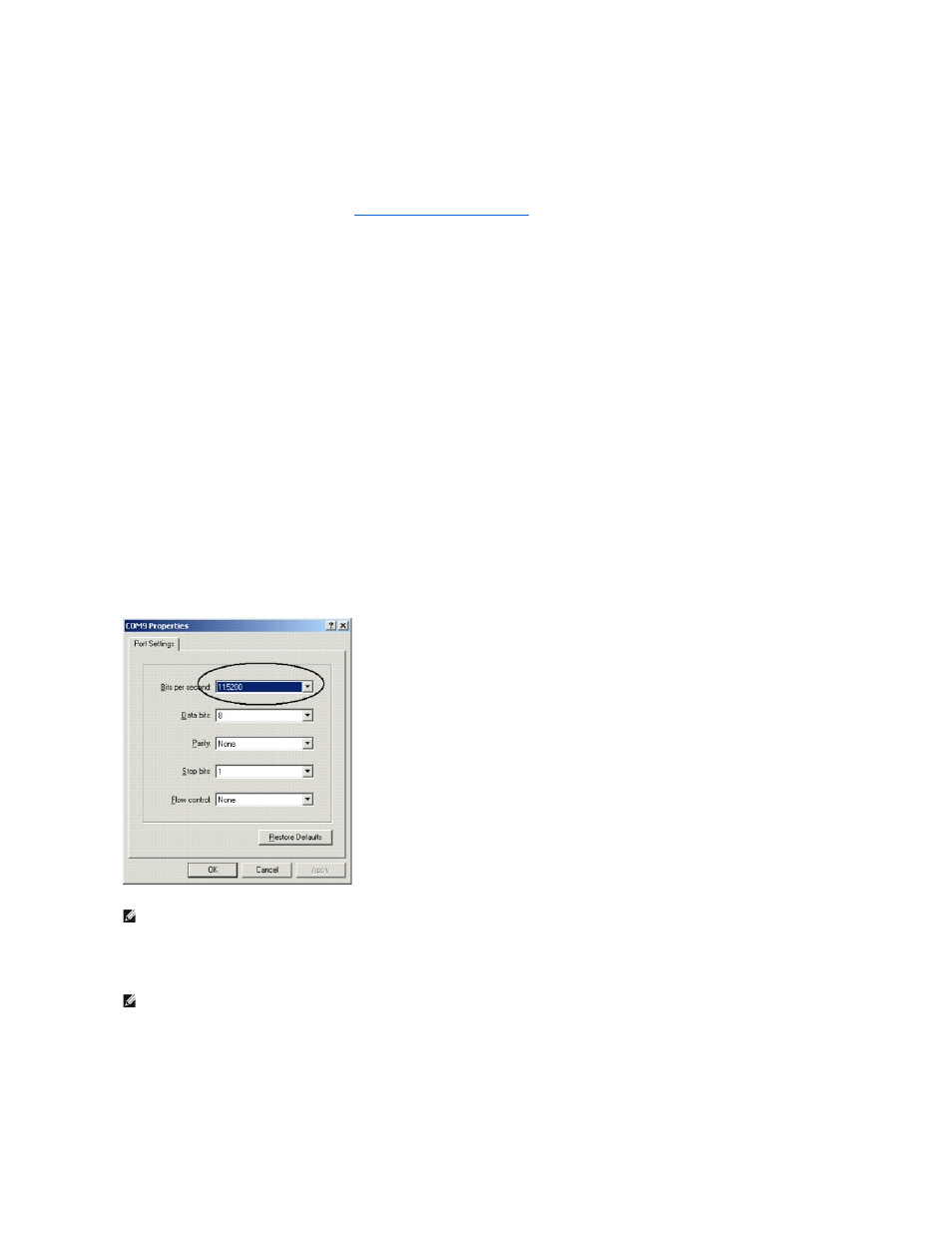

Рис
. 5-3. Окно свойств HyperTerminal
3.
Используйте кабель нуль
-модемного соединения F2F для подключения рабочей станции к коммутатору.
4.
Подключите шнур питания коммутатора и включите его
. Система начнет процесс загрузки. После появления следующего сообщения, вы можете
при необходимости войти в меню
Boot,выбрав 2, для запуска специальных процедур.
Select an option. If no selection in 10 seconds then operational code will start.
1 - Start operational code.
ПРИМЕЧАНИЕ
.
Скорость двоичной передачи по умолчанию для нового коммутатора –
9600. Данный коммутатор может иметь иную скорость
двоичной передачи
. Если используемая скорость двоичной передачи по умолчанию не позволяет видеть терминал коммутатора, попробуйте
выбрать другую скорость
.
ПРИМЕЧАНИЕ
.
Если вы настраиваете стек
, подключите рабочую станцию к главному коммутатору.
