Конфигурация обслуживания – Инструкция по эксплуатации Dell PowerConnect 6224F
Страница 239
5.
Установите флажки критериев
Committed Rate (Разрешенная скорость) и/или Committed Burst Size (Разрешенный размер пакета) и введите для
них желаемые величины
.
6.
Нажмите кнопку
Apply Changes (Применить изменения).
Ограничение настроено для указанного экземпляра политика
-класс, и устройство обновлено.
Определение классов политики с помощью командной строки
Более подробную информацию о командах командной строки
, используемых для выполнения этой функции, см. следующую главу документа CLI
Reference Guide (Справочного руководства по режиму командной строки):
l
QoS Commands (Команды QoS)
Конфигурация обслуживания
Используйте страницу
Service Configuration (Настройка обслуживания) для включения политики для порта.
Чтобы отобразить этустраницу
, щелкните Quality of Service® Differentiated Services® Service Configuration в древовидном представлении.

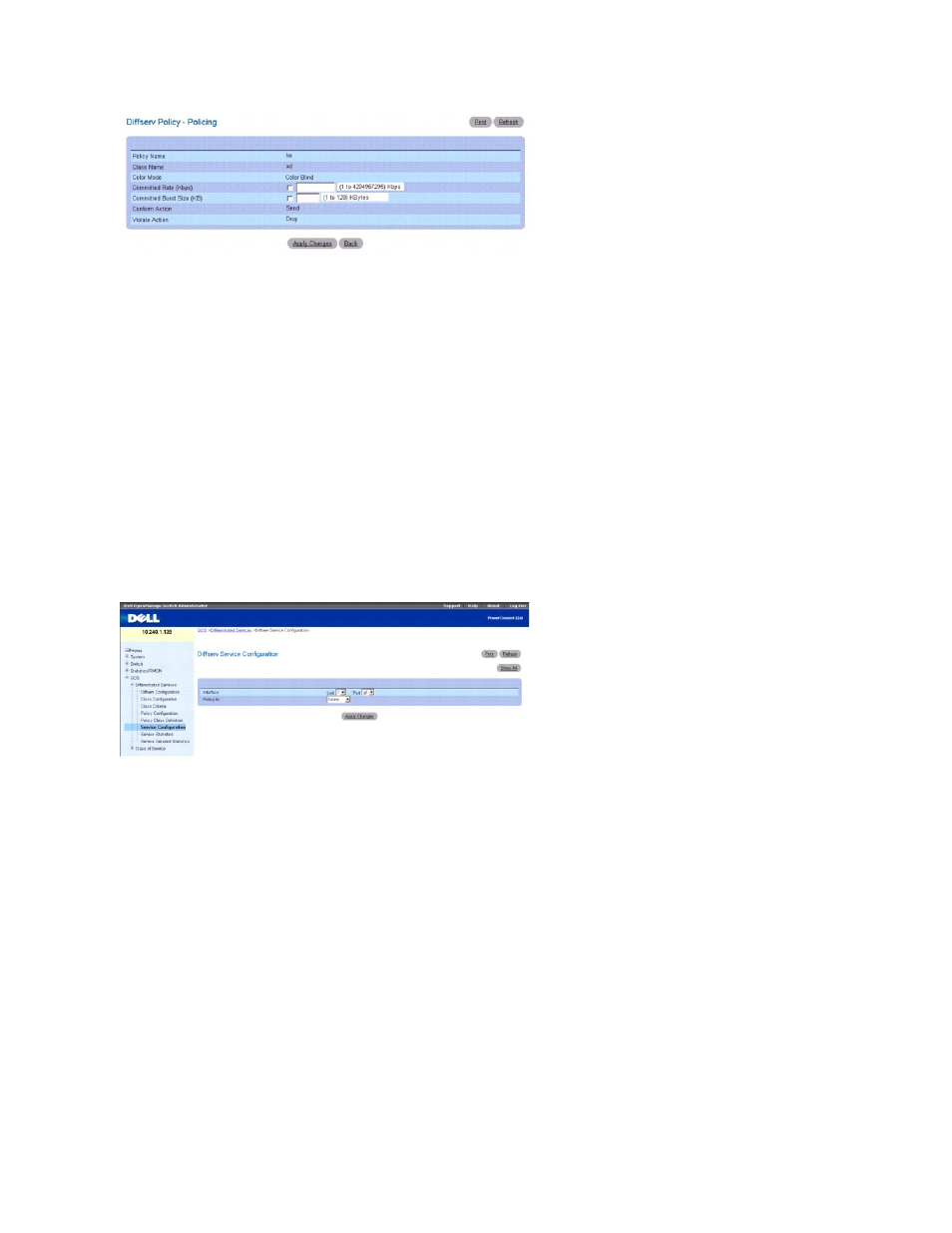

Рисунки
11-13. Service Configuration (Конфигурация обслуживания)
На странице
Service Configuration (Конфигурация обслуживания) имеются следующие поля:
Interface (Интерфейс) — позволяет выбрать из раскрывающегося меню Unit (Устройство) и Port (Порт), для которых будет производиться настройка.
Policy In (Политика, применяемая к входящему трафику) — позволяет выбрать из раскрывающегося меню политику, которая будет связана с данным
портом
.
Включение политики для порта
1.
Откройте страницу
Service Configuration (Конфигурация обслуживания).
2.
Выберите интерфейс в раскрывающихся меню
.
3.
Выберите политику из раскрывающегося меню
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Политика включена в интерфейсе
, и устройство обновлено.
Отображение сводки обслуживания
Diffserv
