Ограничители обратного хода – Инструкция по эксплуатации Baldor Редукторы DODGE TORQUE-ARM II Передаточные отношения 5, 9, 15, 25 и 40:1
Страница 8
8
Таблица 6. Артикулы деталей охлаждающего вентилятора.
Описание
Спр. номер Количество
TA4207
TA5215
TA6307
TA7315
TA8407
TA9415
TA10507
TA12608
Узел охлаждающего вентилятора u
------
1
904106
905106
906106
907106
907106
909106
910106
912106
Узел пластины защитного ограждения вентилятора v
1
1
------
------
906519
906519
906519
909519
909519
912519
Крыльчатка вентилятора v
2
1
904517
905517
906517
907517
907517
909517
910517
910517
Крышка защитного ограждения вентилятора v
3
1
------
------
906521
906521
906521
909521
909521
909521
Крепежный болт v
4
4
------
------
411294
411294
411294
411294
411294
411394
Установочный винт вентилятора v
5
2
------
------
400086
400086
400086
400086
400086
400086
Болт крышки v
6
4
------
------
411390
411390
411390
411390
411390
411390
Пружинная шайба v
7
4
------
------
419010
419010
419010
419010
419010
419010
Шестигранная гайка v
8
4
------
------
407085
407085
407085
407085
407085
407085
Узел конической втулки v w
9
1
117162
117092
------
------
------
------
------
------
u
Узел состоит из указанных ниже деталей, отмеченных знаком. v
w
Установочные винты входят в комплект поставки узла конической втулки.
ОГРАНИЧИТЕЛИ ОБРАТНОГО ХОДА
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска привода
отключите и установите предупредительную табличку или опломбируйте
источник питания перед производством дальнейших работ. Снимите
все внешние нагрузки с привода до начала демонтажа или сервисного
обслуживания привода или принадлежностей. Невыполнение данного
требования может привести к травмам персонала.
1. Снимите крышку вала ограничителя обратного хода и прокладку, см. рис.
10. Повторное использование данных компонентов не разрешается. Данная
крышка расположена прямо напротив выступающего конца входного вала.
2. Очистите поверхность редуктора для удаления любого прокладочного
материала или загрязнений с крепежной поверхности крышки. Следует
уделить внимание недопущению проникновения загрязнений внутрь
редуктора или ограничителя обратного хода во время монтажа/
сервисного обслуживания ограничителя.
3. Разместите редуктор по направлению к стороне, с которой была снята
пластина. Внимательно определите требуемое направление свободного
вращения. Определение направления вращения является важным
этапом из-за сложности изменения направления после монтажа
ограничителя обратного хода: необходимо демонтировать,
перевернуть и повторно установить ограничитель.
4. Стрелка на внутреннем кольце ограничителя хода должна совпадать
с направлением свободного вращения вала. Обратите внимание на
изменение направления стрелки после переворачивания ограничителя
обратного хода. Вал будет вращаться в направлении, указанном
стрелкой на ограничителе обратного хода.
5. Установите сначала промежуточное кольцо, в случае наличия токового
в комплекте ограничителя обратного хода, на вал рядом с внутренним
кольцом подшипника.
6. Установите внутреннее кольцо ограничителя обратного хода и упорную
коробку на вал. ЗАПРЕЩАЕТСЯ в данный момент снимать коробку с
внутреннего кольца или транспортировочную обвязку с упорного
комплекта. Вставьте шпонку в канавку внутреннего кольца и сопрягаемого
вала. Данные детали должны легко пройти в вал, допускается нанесение
небольшого слоя масла. Запрещается использовать молоток при монтаже
в связи с опасностью повреждения вала и/или ограничителя обратного
хода. Вдвиньте внутреннее кольцо в промежуточное кольцо или заплечик
вала и установите стопорное кольцо в канавку на валу. Используйте
только поставляемую в комплекте шпонку, специально изготовленную для
каждого отдельного ограничителя обратного хода.
7. Нанесите тонкий слой силиконового герметика холодного отверждения
на сопрягаемую поверхность редуктора для установки наружного
кольца (идентично участку нанесения покрытия). Убедитесь в нанесении
герметика вокруг крепежных отверстий для предотвращения протечек.
Не допускайте проникновения избыточного количества силикона в
редуктор или попадания на другие детали.
8. Установите наружное кольцо, слегка проворачивая в противоположном
вращению вала направлении и нажимая. Не прилагайте значительных
усилий при установке наружного кольца во избежание повреждения
ограничителя обратного хода. После размещения наружного кольца в
упорный комплект, разрежьте и снимите транспортировочную обвязку,
контролируя нахождение наружного кольца на упорах. Наружное
кольцо должно легко вдвинуться в требуемое положение с небольшим
проворачиванием. Тонкий слой масла по внутреннему диаметру кольца
облегчит установку.
9. Выровняйте крепежные отверстия наружного кольца с сопрягаемыми
отверстиями редуктора. Используйте только крепежные элементы и
стопорные шайбы марки 5 из комплекта поставки. Затяните крепежные
элементы поочередно согласно данным таблицы 5.
Таблица 5. Значения крутящих усилий крепежных элементов ограничителя
обратного хода.
Размер редуктора
Размер крепежа
Крутящее усилие, Н-м
TA0107L
1/4-20
11 – 9,5
TA1107H
1/4-20
11 – 9,5
TA2115H
1/4-20
11 – 9,5
TA3203H
1/4-20
11 – 9,5
TA4207H
1/4-20
11 – 9,5
TA5215H
5/16-18
23 – 20
TA6307H
5/16-18
23 – 20
TA7315H
3/8-16
41 – 37
TA8407H
5/16-18
23 – 20
TA9415H
3/8-16
41 – 37
TA10507H
3/8-16
41 – 37
TA12608H
3/8-16
41 – 37

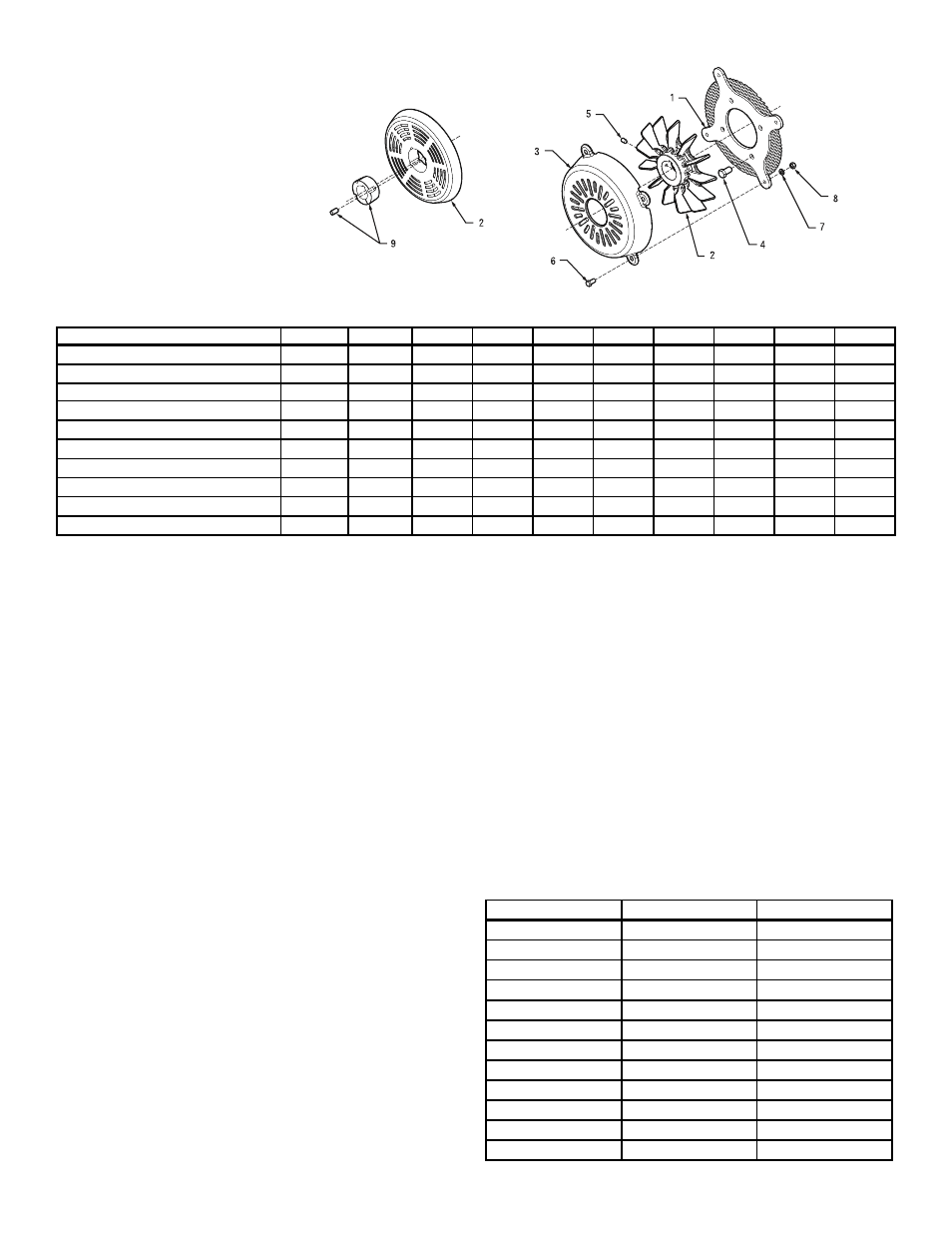

ТИПОВОЙ УЗЕЛ ОХЛАЖДАЮЩЕГО
ВЕНТИЛЯТОРА ДЛЯ РАЗМЕРОВ
РЕДУКТОРОВ 4 И 5
ТИПОВОЙ УЗЕЛ ОХЛАЖДАЮЩЕГО
ВЕНТИЛЯТОРА ДЛЯ РАЗМЕРОВ РЕДУКТОРОВ 6 - 12
Рис. 9. Маркировка деталей.
