Baldor Редукторы DODGE TORQUE-ARM II Передаточные отношения 5, 9, 15, 25 и 40:1 - Инструкция (Страница 3)

3
Втулки для коротких валов.
1. Один узел втулки требуется для крепления редуктора на ведомом валу.
Узел состоит из одной длинной и одной короткой конических втулок,
одного клинового разжима конической втулки, винтов и шайб втулки,
двух подкладочных пластин и стопорных пружинных колец для втулок, а
также всех требуемых шпонок. Надлежащее функционирование втулки
для коротких валов обеспечивается без прохождения ведомого вала
через редуктор. Минимальная длина вала, измеренная от конца вала до
наружной кромки фланца втулки (см. рис. 5), указана в таблице 1.
A
МИНИМАЛЬНАЯ
ДЛИНА ВАЛА

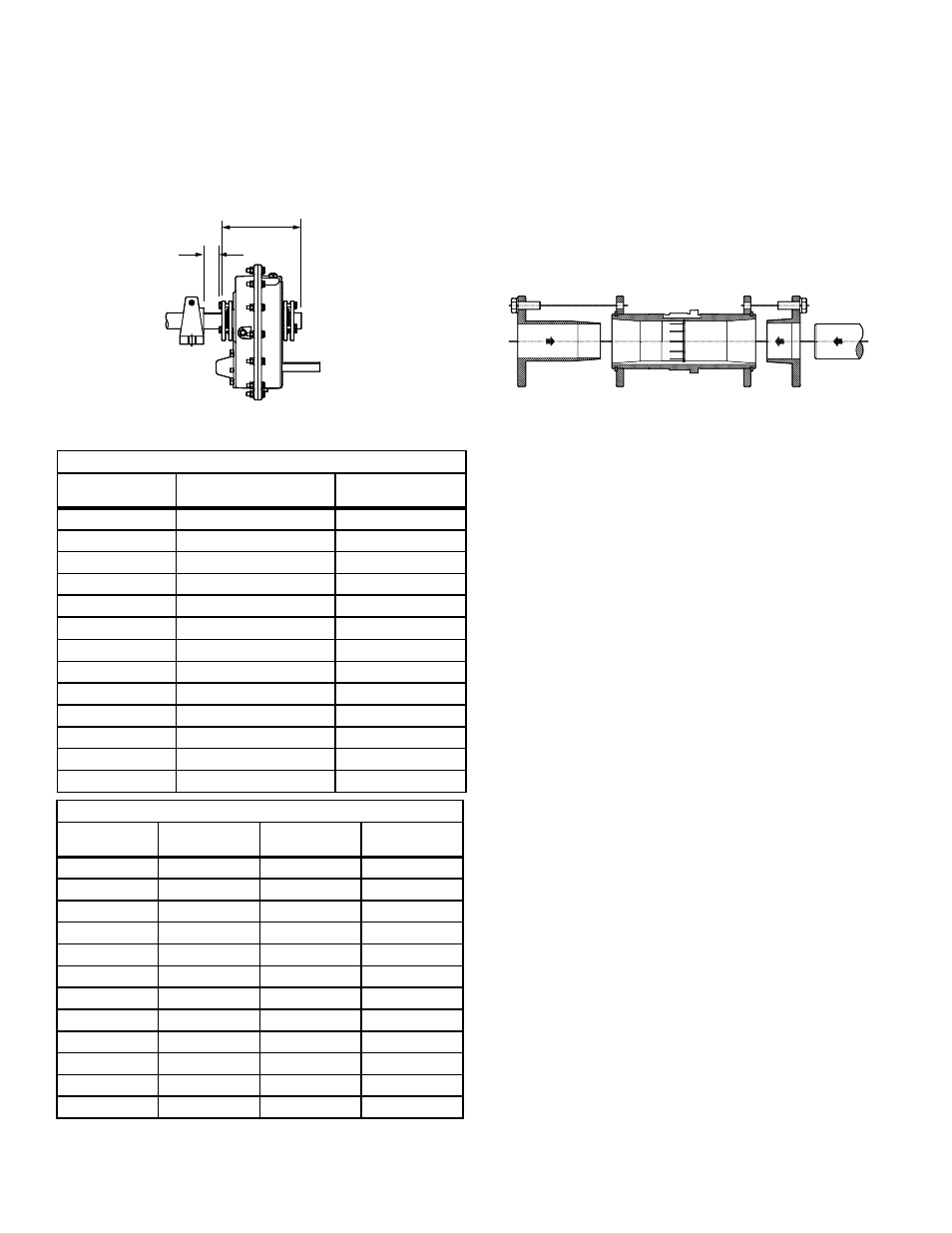

Рис. 5. Минимальные рекомендованные размеры.
Таблица 1. Минимальные монтажные размеры и крутящие усилия.
Минимальная требуемая длина вала
Размер редуктора Стандартные конические
втулки
Втулки для коротких
валов
TA0107L 6,83 4,32
TA0107L 6,83 4,32
TA1107H 6,95 4,43
TA2115H 7,80 4,80
TA3203H 8,55 5,46
TA4207H 8,94 5,66
TA5215H 10,33 6,35
TA6307H 10,82 6,72
TA7315H 11,87 7,62
TA8407H 12,82 8,10
TA9415H 13,74 8,56
TA10507H 15,46 9,67
TA12608H 18,32 11,60
Информация о болтовых соединениях втулки и минимальном просвете для демонтажа
Размер редуктора Размер крепежа Крутящее усилие,
Н-м
A
TA0107L 5/16-18 27-23 1,08
TA1107H 5/16-18 27-23 1,20
TA2115H 3/8-16 27-23 1,20
TA3203H 3/8-16 27-23 1,20
TA4207H 3/8-16 35-31 1,48
TA5215H 1/2-13 104-91 1,81
TA6307H 1/2-13 104-91 1,81
TA7315H 1/2-13 104-91 2,06
TA8407H 1/2-13 104-91 2,06
TA9415H 5/8-11 117-102 2,39
TA10507H 5/8-11 117-102 2,39
TA12608H 5/8-11 117-102 2,39
2. Длинная втулка предназначена для установки на боковой части
редуктора противоположно ведомому оборудованию, см. рис. 6.
При условии надлежащей установки длинная втулка обеспечивает
захват не проходящего через редуктор конца вала пользовательского
оборудования. При нормальных условиях монтаж редуктора
обеспечивает выступание первичного вала в боковой части редуктора,
противоположной ведомому оборудованию. Однако, конструкция
редуктора позволяет установку редуктора в противоположном
направлении.
3. Установите клиновой разжим конической втулки в осевое отверстие
редуктор со стороны предполагаемого монтажа длинной втулки. При
монтаже клинового разжима конической втулки в ступице редуктора
сначала установите фланцевый конец с направлением тонкого конуса
наружу к длинной втулке, см. рис. 6. Надлежащий монтаж клинового
разжима подтверждается защелкиванием в ступице редуктора.
Рис. 6. Узел втулки для укороченного вала и ступицы
выходного вала.
4. Выровняйте шпоночные канавки клинового разжима конической
втулки и ступицы редуктора. Шпоночная канавка клинового разжима
имеет слегка большую ширину по сравнению со шпоночной канавкой в
ступице редуктора для упрощения установки.
5. Установите одну подкладочную пластину втулки на стороне ступицы
и зафиксируйте при помощи поставляемого стопорного кольца.
Повторите указанные действия на другой стороне.
6. Разместите короткую втулку фланцевой стороной вперед на ведомом
валу согласно размеру A, см. таблицу 1. Данное действие позволит
закрутить болты во втулку для облегчения будущего демонтажа втулки
и редуктора.
7. Вставьте шпонку выходного вала в вал и втулку. Для упрощения
установки проверните ведомый вал до расположения шпоночной
канавки в верхней части.
8. Закрепите редуктор на ведомом валу и отцентруйте шпонку вала по
шпоночной канавке ступицы редуктора. Сохраняйте рекомендованное
минимальное расстояние A от подшипника вала.
9. Вставьте болты с установленными шайбами в ненарезанные отверстия
фланца втулки и отцентруйте по резьбовым отверстиям подкладочной
пластины втулки. При необходимости проверните подкладочную
пластину втулки для выравнивания с болтами. Слегка затяните
винты. При необходимости расположения редуктора на расстоянии
меньше размера A установите винты с установленными шайбами в
ненарезанные отверстия втулок перед позиционированием редуктора,
убедившись в сохранении минимального расстояния 3,2 мм между
головками винтов и подшипником.
10. Разместите длинную втулку в требуемое положение на валу
и выровняйте шпоночную канавку втулки со шпонкой вала.
Проявляйте осторожность при установке длинной втулки по
ранее смонтированному клиновому разжиму конической втулки.
Выровняйте ненарезанные отверстия втулки по резьбовым отверстиям
подкладочной пластины втулки. При необходимости проверните
подкладочную пластину втулки для выравнивания с болтами. Вставьте
болты втулки с установленными шайбами в ненарезанные отверстия
втулки. Слегка затяните винты.
11. Попеременно и равномерно затяните винты в ближайшей к
оборудованию втулке с рекомендованными крутящими усилиями, см.
таблицу 1. Повторите действия на наружной втулке.
