7
МОНТАЖ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА
ВНИМАНИЕ: Для предотвращения непреднамеренного запуска
привода отключите и установите предупредительную табличку или
опломбируйте источник питания перед производством дальнейших
работ. Снимите все внешние нагрузки с привода до начала демонтажа
или сервисного обслуживания привода или принадлежностей.
Невыполнение данного требования может привести к травмам
персонала.
Распакуйте все компоненты и осмотрите на наличие повреждений
из-за транспортировки. Не используйте любые поврежденные или
конструктивно измененные компоненты. Перед началом сборки убедитесь
в чистоте всех компонентов и отсутствии любых посторонних материалов.
Узел охлаждающего вентилятор предназначен для посадки на первичный
вал перед установкой шкивов или узла защитных ограждений ремня.
Монтаж TA4207CF и TA5215CF:
1. Согласно указаниям рис. 9 установите клиновую втулку (9) в проходное
отверстие узла крыльчатки вентилятора (2) и вставьте без затягивания
три установочных винта из комплекта поставки вентилятора. Посадите
винты плотно без затягивания.
2. Задвиньте узел вентилятора на первичный вал и вставьте шпонку
первичного вала. Примечание. Шпонка поставляется с редуктором TAll.
Установите расстояние A от кромки лопасти вентилятора (рис. 8) со
стороны конца вала, см. таблицу 5. Убедитесь в свободном вращении
узла вентилятора при проворачивании первичного вала.
3. Попеременно затяните установочные винты до надежной фиксации узла
вентилятора на первичном валу.
4. Проведите повторную проверку корректности расположения и
просвета узла вентилятора. Отверните установочные винты и повторите
шаги 2 и 3 выше в случае некорректного расположения.
Монтаж TA6307CF до TA12608CF:
1. Согласно указаниям рис. 9 установите узел подкладочной пластины
защитного ограждения вентилятора (1) с использованием четырех
болтов (4) из комплекта поставки. Обратите внимание на крепление
экрана по направлению к редуктору. Затяните болтовые соединения с
указанными в таблице 5 крутящими усилиями.
ПРЕДУПРЕЖДЕНИЕ: Экран защитного ограждения имеет острые
кромки. Проявляйте осторожности при монтаже во избежание
порезов.
2. Задвиньте узел крыльчатки вентилятора (2) на первичный вал и вставьте
шпонку и установочные винты (5). Примечание. Шпонка поставляется
с редуктором TAll. Установите расстояние A от кромки лопасти
вентилятора (рис. 8) со стороны конца вала, см. таблицу 5. Убедитесь
в свободном вращении узла вентилятора при проворачивании
первичного вала. Плотно затяните два установочных винта узла
крыльчатки вентилятора (5).
3. Установите крышку защитного ограждения вентилятора (3)
с использованием четырех болтов (6), пружинных шайб (7) и
шестигранных гаек (8). Плотно затяните.
4. Убедитесь в свободном вращении лопастей вентилятора без касания
подкладочной пластины (1) или крышки защитного ограждения
вентилятора (3). При необходимости произведите регулировку
крыльчатки вентилятора.
Таблица 5. Размеры и крутящие усилия.
Размер редуктора
Размер A, мм
Крутящее усилие, Н-м
TA4207H
3-3/4
TA5215H
4-5/8
TA6307H
4-1/4
45 - 41
TA7315H
4-3/8
45 - 41
TA8407H
5-1/16
45 - 41
TA9415H
6-1/4
45 - 41
TA10507H
6-7/16
45 - 41
TA12608H
6-7/16
45 - 41
A
A

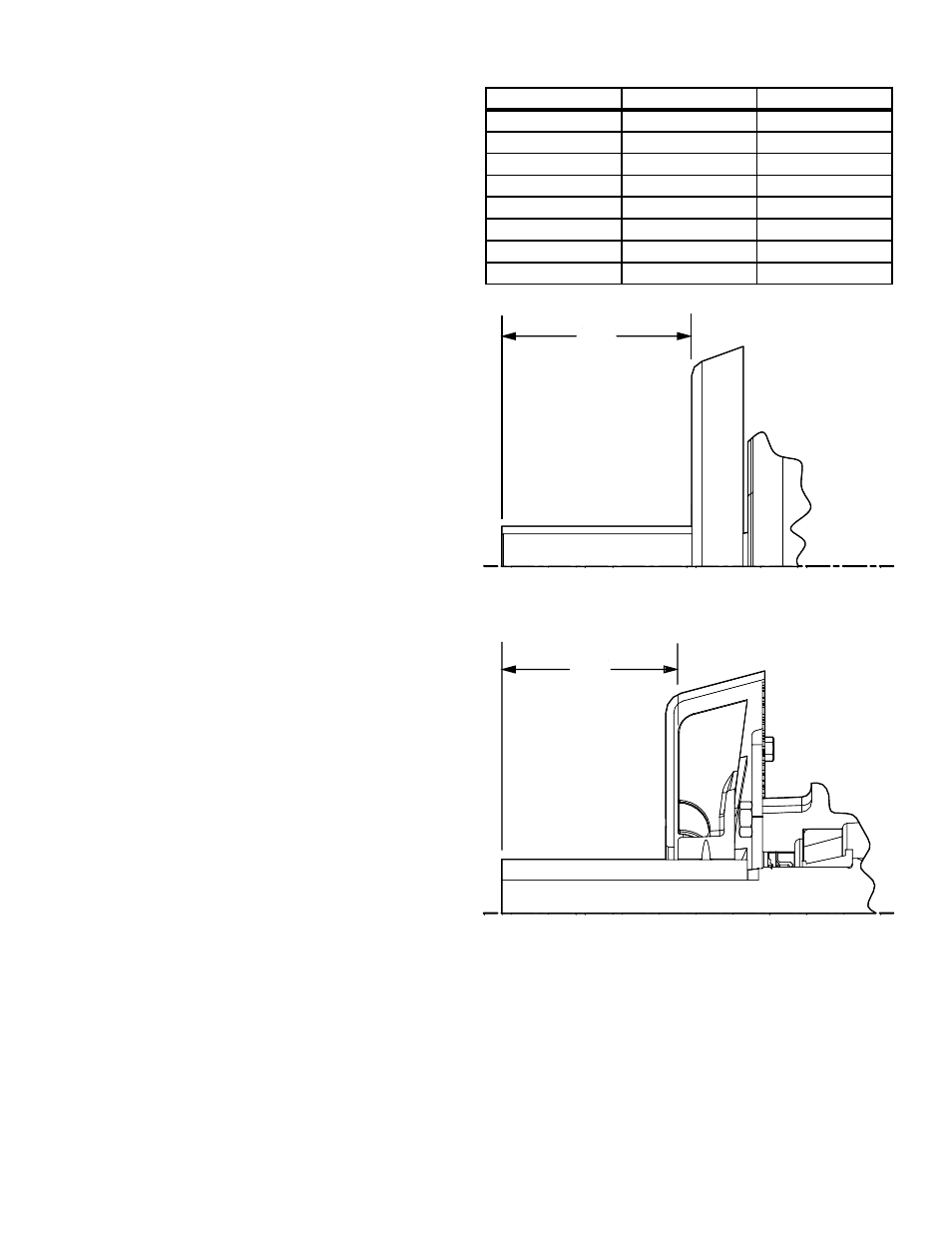

ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ РЕДУКТОРОВ 4 И 5
ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ РЕДУКТОРОВ 6-12
Рис. 8. Размещение крыльчатки вентилятора.
