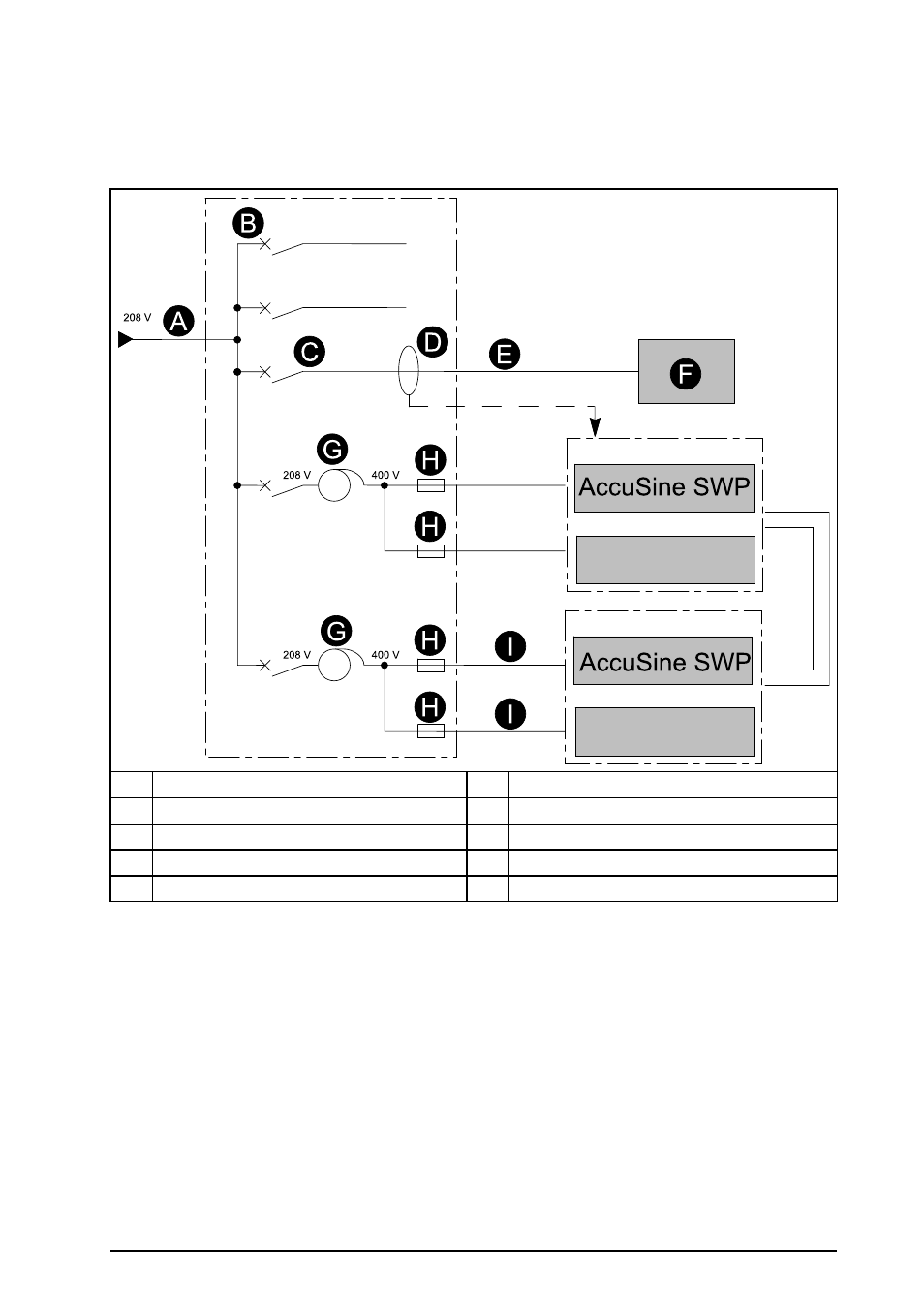

Пример длля параллельной установки двух
активных фильтров подавления гармоник
номиналом 90 А или 120 А
A
Электропитание 208 В
F
Компенсируемая нагрузка
B
Низковольтный распределительный щит
G
Автотрансформатор
C
Автоматический выключатель
H
Предохранители
D
Датчик тока
I
Компенсирующий гармонический ток
E
Компенсируемый гармонический ток
990–5229–028
AccuSine SWP 20–480 А Установка автотрансформатора
