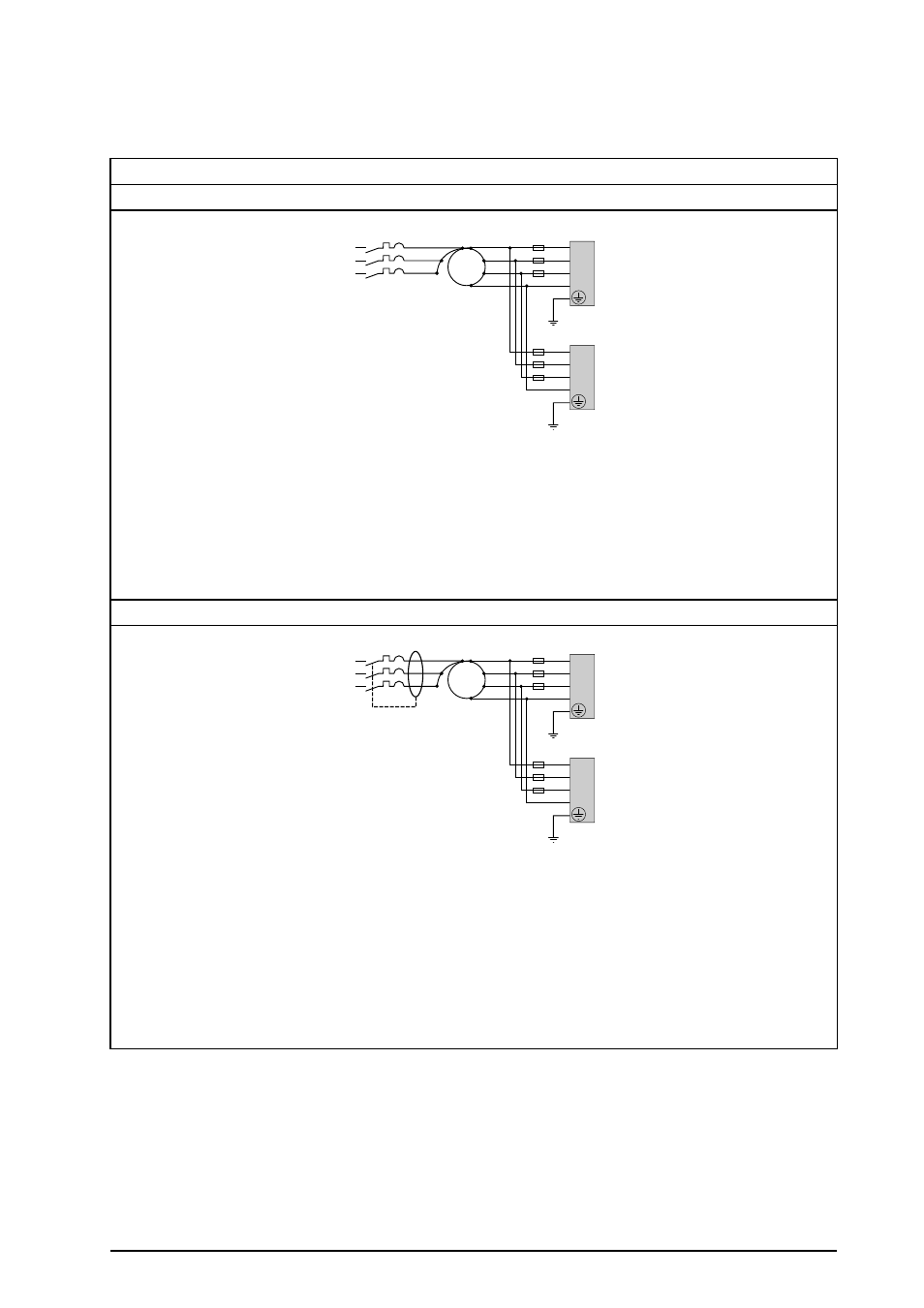

Соединение с клеммной колодкой AccuSine SWP 90
А без нейтрального провода
Без нейтрального провода
Система заземления IT
63 A UR
50 A
N
3
2
1
208 V
205 A
C3
B3
100 A
c
b
N
A3
a
100 A
50 A
63 A UR
50 A
N
3
2
1
50 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 250 А 3 полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 225 А
- Магнитный порог: Im= 5 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX250 3p3d
– Расцепитель: Micrologic2 250 А / настройка Ir = 225 А
Система заземления TT
63 A UR
50 A
N
3
2
1
208 V
205 A
C3
B3
100 A
A3
100 A
50 A
63 A UR
50 A
N
3
2
1
50 A
c
b
N
a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 250 А 3 полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 225 А
- Магнитный порог: Im= 5 x Ir
- Защита от замыкания на землю: в зависимости от установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX250 3p3d
– Расцепитель: Micrologic2 250 А / настройка Ir = 225 А
- Защита от замыкания на землю: Vigicompact MH или MB, настройка в зависимости от установки
