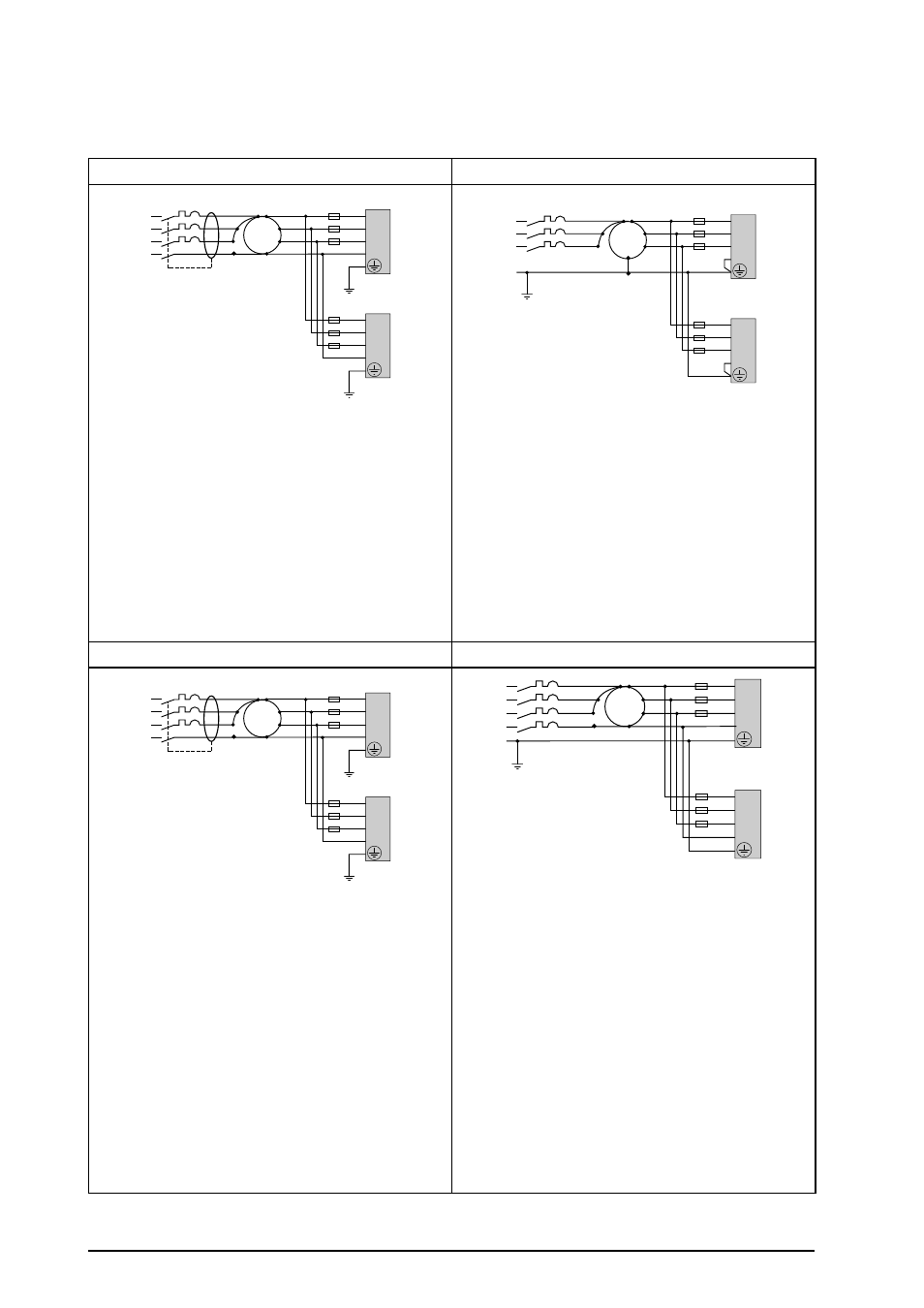

Соединение с клеммной колодкой AccuSine SWP 90
А с нейтральным проводом
Система заземления IT
Система заземления TNC
63 A UR
150 A
N
3
2
1
208 V
205 A
C3
B3
100 A
A3
610 A
300 A
50 A
63 A UR
150 A
N
3
2
1
50 A
c
b
a
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 630 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 250 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX630 4p3d
– Расцепитель: Micrologic2 630 А / настройка Ir =
250 А
63 A UR
N
3
2
1
208 V
205 A
C3
B3
100 A
A3
50 A
63 A UR
N
3
2
1
50 A
150 A
150 A
PEN
610 A
c
b
a
N
300 A
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 250 А 3
полюса
– Расцепитель:
- Тепловой порог: Ir = 250 А
- Магнитный порог: Im= 5 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX250 3p3d
– Расцепитель: Micrologic2 250 А / настройка Ir =
250 А
Система заземления TT
Система заземления TNS
63 A UR
150 A
N
3
2
1
208 V
205 A
C3
B3
100 A
A3
610 A
300 A
50 A
63 A UR
150 A
N
3
2
1
50 A
c
b
a
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 630 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 250 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
- Защита от замыкания на землю: в зависимости от
установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX630 4p3d
– Расцепитель: Micrologic2 630 А / настройка Ir =
250 А
- Защита от замыкания на землю: Vigicompact MH
или MB, настройка в зависимости от установки
63 A UR
N
3
2
1
208 V
205 A
C3
B3
100 A
A3
50 A
63 A UR
N
3
2
1
50 A
150 A
150 A
PE
PE
610 A
300 A
c
b
a
N
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ
ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 630 А 4
полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 250 А
- Магнитный порог: Im= 5 x Ir
- Без защиты нейтрали
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX630 4p3d
– Расцепитель: Micrologic2 630 А / настройка Ir =
250 А
14
AccuSine SWP 20–480 А Установка автотрансформатора
