APC SWP 20–480 А - Инструкция (Страница 19)

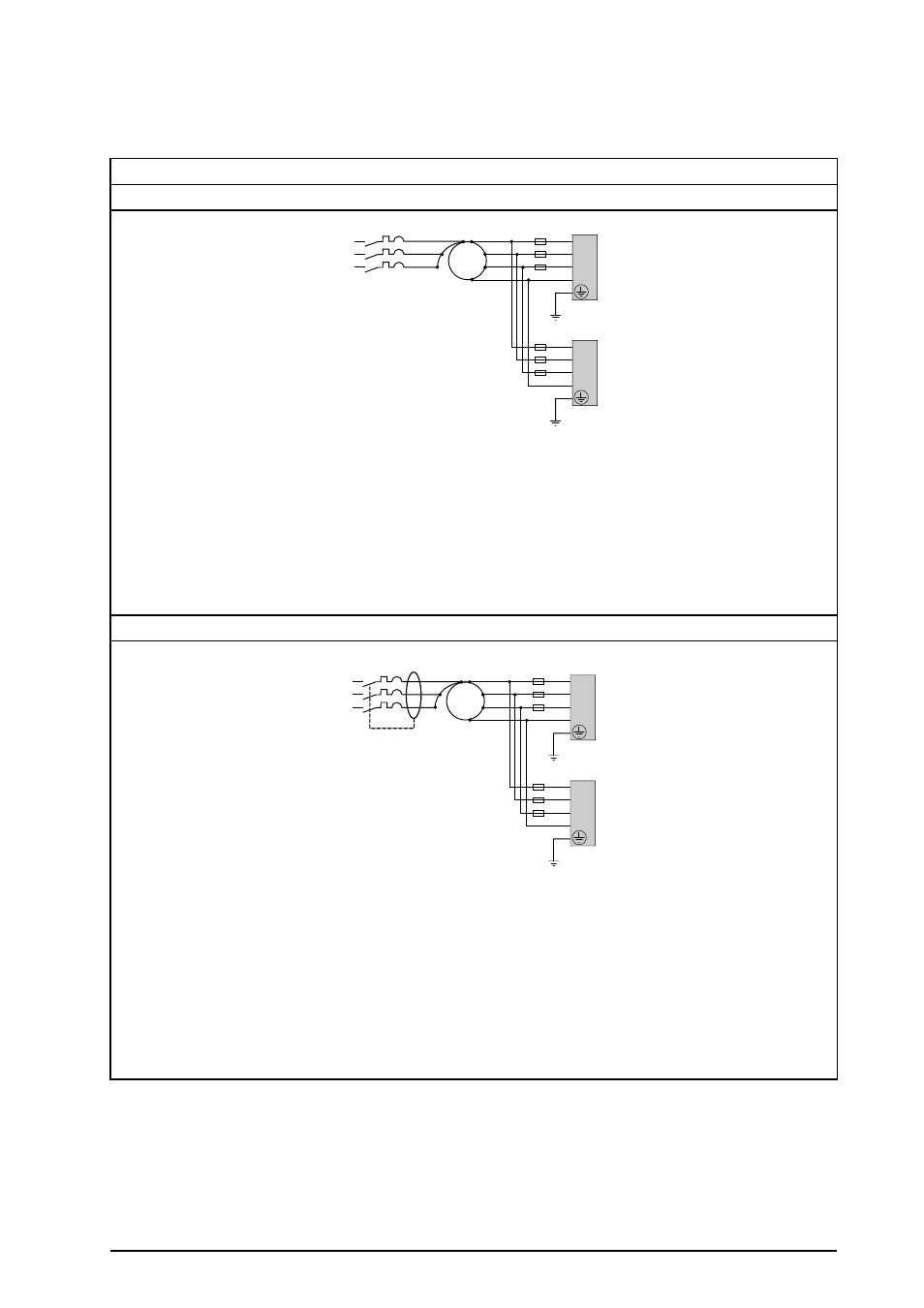

Соединение с клеммной колодкой AccuSine SWP
120 А без нейтрального провода
Без нейтрального провода
Система заземления IT
80 A UR
65 A
N
3
2
1
208 V 265 A
C3
B3
130 A A3
130 A
65 A
80 A UR
65 A
N
3
2
1
65 A
c
b
N
a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 400 А 3 полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 280 А
- Магнитный порог: Im= 9 x Ir
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 3p3d
– Расцепитель: Micrologic2 400 А / настройка Ir = 280 А
Система заземления TT
80 A UR
65 A
N
3
2
1
208 V 265 A
C3
B3
130 A A3
130 A
65 A
80 A UR
65 A
N
3
2
1
65 A
c
b
N
a
ТРЕБОВАНИЯ К АВТОМАТИЧЕСКОМУ ВЫКЛЮЧАТЕЛЮ:
– Диапазон автоматического выключателя: 400 А 3 полюса / защита 3 полюсов
- Расцепитель:
- Тепловой порог: Ir = 280 А
- Магнитный порог: Im= 9 x Ir
- Защита от замыкания на землю: в зависимости от установки
РЕКОМЕНДАЦИИ SCHNEIDER ELECTRIC:
– Автоматический выключатель: NSX400 3p3d
– Расцепитель: Micrologic2 400 А / настройка Ir = 280 А
- Защита от замыкания на землю: Vigicompact MH или MB, настройка в зависимости от установки
990–5229–028 AccuSine SWP 20–480 А Установка автотрансформатора 15
